Непонятки с бензонасосом…
Последние недели две начал моросить бензонасос. То бывало пару дней работает исправно, то просто так не хочет машина заводиться и все (не шумит бензонасос), но через 5 минут как ни в чем не бывало. Меня это дело не устраивало, естественно. Что может ему не хватать? Хз. Проводка вся новая, факт окисления или обрыва заведомо откинул. Ну, думаю, что тянуть — покупаю новый модуль в сборе, да и черт с ним. Заодно докупил и ДМРВ, ибо давно надо было менять.
Бензонасос взял Cartronic KSZC-A299

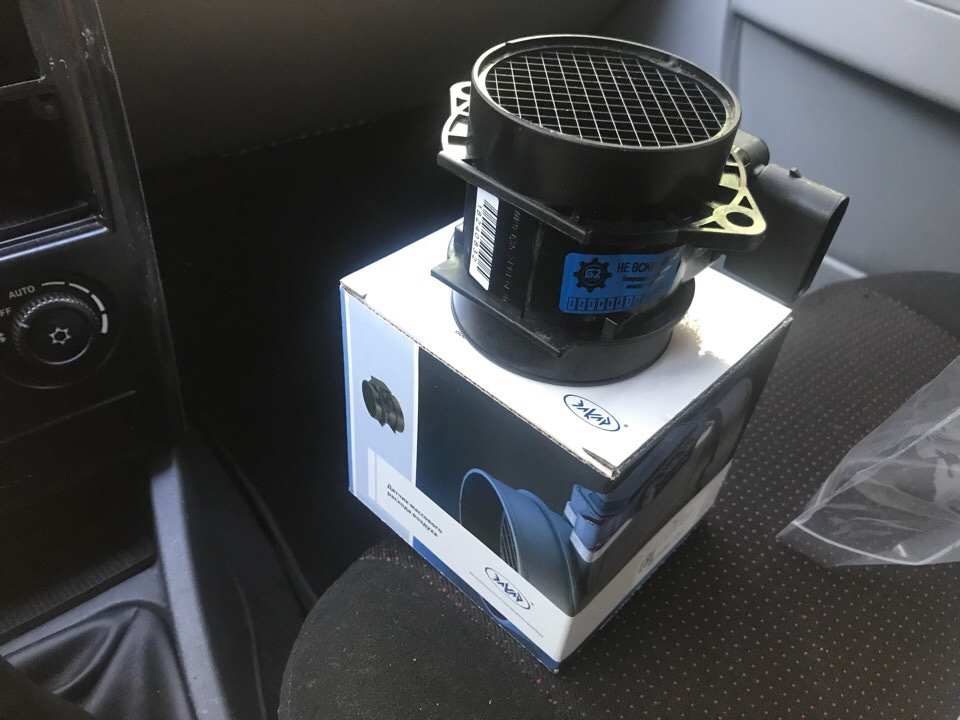

ДМРВ Элкар 20.3855
Поменял я значит бензонасос первым делом и радости не было предела все очень плохо, как не было отклика от него, так и нет.
Ну. стал копать дальше. Вычитал, что может быть колодка на мозги. Посмотрел — чистая, без окислений. Вычитал, якобы ДПКВ (Датчик Синхронизации) может не отвечать, тем самым вызывать отказ работы бензонасоса. Поменял его, тоже мимо. Реле стоит новое, предохранитель целый, при включении зажигания чек загорается и гаснет. В ступоре я отложил поиски проблемы. Единственное что точно могу сказать: питания на фишке бензонасоса нет, проверял. Напрямую от АКБ бензонасос шумит. Вечером буду копать проводку дальше. Если кто что может подсказать — буду рад принять советы! Как что, запись обновлю…
UPD 01.08.2018
«Всем огромное спасибо, кто отозвался!
Сегодня сутра отбросил мозги, с них плюс на реле бензонасоса уходил. Замыкал даже напрямую 87 и 30 контакты, но не помогало. В итоге решил попробовать поменять то, что еще не трогал — первое с краю реле — главное реле системы управления двигателем, и знаете что, помогло! Какое счастье было услышать тоненький свист бензонасоса) Такие дела, друзья. Я в шоке. Чуть мозги не побежал искать.»
Почему не работает бензонасос на Газели
В работе погружного электробензонасоса, на автомобиле Газель, принимают участие: главное реле, реле бензонасоса, электронный блок управления, а защищают эту электрическую цепь предохранители. Кроме этого, если на автомобиле, установлена противоугонная система, то в схему добавиться ещё одно реле, которое будет отключать подачу напряжения на клеммы бензонасоса.
А те автомобили Газель , которые работают на газу, заводятся всё равно на бензине и у них в электрическую схему бензонасоса, также будет поставлено дополнительное реле, которое будет отключать работу бензонасоса, в момент перехода работы двигателя на газ.
Поэтому, поиск неисправностей, связанных с не рабочим бензонасосом на Газели, нужно начинать с проверки целостности предохранителей. Проверить нужно и состояние контактов, на предмет их окисления. Далее проверяем работу всех реле, которые задействованы на данном автомобиле в электрической схеме подачи напряжения на клеммы бензонасоса. Если это не помогло, то придётся проверять проводку и колодки от электронного блока управления до главного реле и реле бензонасоса.
Ещё одной частой причиной отказа в работе бензонасоса бывает окисление или подгорание минусового контакта, расположенного на бензонасосе внутри бака. Там стоит колодка белого цвета, только не путайте, пожалуйста, её с колодкой, которая расположена на поверхности бензобака. Обычно эта неисправность первоначально проявляется периодическим включением и выключением в работу бензонасоса. Если эта проблема возникла, то эти контакты придётся периодически чистить, снимая модуль или их один раз и навсегда соединить напрямую, минуя клемму.
К сожалению, водителю, самостоятельно не всегда удаётся найти неисправности связанные с отказом в работе погружного бензонасоса на автомобиле Газель и приходится искать грамотного автоэлектрика, для решения этой проблемы.
Ремонт бензонасоса ГАЗель 405
Топливный насос
На чтение 5 мин. Просмотров 5.2k.
Ремонт бензонасоса отечественного автомобиля, такого как инжекторная ГАЗель, вполне осуществим собственными руками. Здесь разобраны все особенности ремонта бензонасоса ГАЗели.
Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 — двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается — различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.
ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства — ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.
Расположение топливного насоса
Бензонасос автомобиля ГАЗель с мотором 405 инжектор, как и в большинстве инжекторных автомобилей выполнен не самостоятельно, а в качестве блока, который располагается в бензобаке. В него входят:
- топливный насос;
- фильтр первичной очистки топлива;
- датчик уровня топлива.
Такая компоновка позволила сэкономить место под капотом ГАЗель 405 инжектор и повысить эффективность каждого элемента блока. Так, к примеру, фильтр гораздо лучше очищает топливо, так как бензонасос располагается сразу за фильтром и втягивает бензин под давлением сквозь фильтр. Плюсы для датчика уровня топлива заключаются в том, что электрические провода, которые иду в бензобак идут вместе с проводами для насоса и тем самым облегчается его подключение. К слову, датчик уровня топлива представляет собой всего лишь поплавок на железной палочке. Качественный бензонасос является залогом хорошей работы системы подачи топлива автомобиля ГАЗель 405 инжектор: бензин должен перекачиваться в нужном машине объёме и в нужное время.
Диагностика и ремонт насоса
Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя.
Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать — ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.
Хотя если долго не ремонтировать топливный насос и не обращать внимания на такую поломку, то в один прекрасный момент машина может банально не завестись. Причиной этой неполадки является падение давления в топливной системе, а создает именно неисправный бензонасос.
Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.
Проверка с помощью манометра
Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.
Если же произошли существенные изменения в показаниях, то придется обращаться к специалистом по ремонту ГАЗель 405 инжектор.
Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет — замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.
До последней капли: как самому проверить бензонасос?
Смерть бензонасоса – это всегда печально. Но не всегда очевидно. Симптомы его износа или выхода из строя довольно многочисленны и разнообразны, так что не всегда понятно, виноват он в ненормальном поведении машины или нет. Тем паче что некоторые его неисправности приводят к таким симптомам, которые свойственны и текущим форсункам, и пропускам зажигания, и низкой компрессии, и много чему ещё. Поэтому диагностика бензонасоса – штука не только занимательная, но и зачастую необходимая. Особенно если ничто другое уже не помогает.
Очень кратко о симптомах
К счастью, большинство неисправностей мотора сейчас можно диагностировать с помощью сканера. Это существенно облегчает жизнь автомобилистам и работникам автосервисов хотя бы по той причине, что пропуски зажигания или неисправности датчиков не надо искать с помощью сложных умозаключений и поэтапной замены всего подряд. Исключения, конечно, бывают, и работу мозгом никто не исключает, но всё же. Но что делать, если все электронные системы в порядке, ошибок нет, а машина отчаянно тупит? Вот тут обычно и вспоминают, что есть такая деталь – бензонасос. И его приходится проверять по старинке – руками, а не с помощью ноутбука.
Расписывать подробно симптомы поломки не буду: об этом сказано уже очень много. Если коротко: провалы, снижение динамики, невозможность пуска мотора, иногда – попытки мотора глохнуть в поворотах, визги и писки в районе этого самого бензонасоса. На этом можно было бы с симптоматикой закончить, но у бензонасоса бывает ещё одна неисправность: может перестать работать клапан, который удерживает в рампе давление. В этом случае симптомы неисправности очень похожи на те, которые часто пытаются «повесить» на протекающую форсунку: пуск мотора происходит не сразу, приходится довольно долго крутить стартер. Встречается такое редко, но ниже об этой ситуации всё равно чуть-чуть расскажем. А сейчас перейдём непосредственно к диагностике. Итак, мотор не запускается, ошибок в зажигании нет. С чего начинаем?
Сама внимательность
Каким бы сложным автомобиль ни был, а поломок, не дающих запустить мотор, может быть всего две: нет бензина и нет искры. Если искра есть, нужно искать, на каком этапе пропадает бензин. А сначала можно убедиться, что его точно нет.
Если доступ к свечам простой, то наиболее элементарным действием будет выкручивание этих самых свечей. Если они сухие, что-то с подачей топлива не то. Значит, идём в верном направлении.
При включении зажигания внимательно слушаем: после включения зажигания и до включения стартера пару секунд обычно слышно характерное «ж-ж-ж» в задней части. Это в бензобаке включается насос. Если это «ж-ж-ж» всегда было слышно, а сейчас нет, значит, насос не включается. Думаем, почему.
Сначала проверяем две элементарные вещи: сигнализацию и предохранитель. В большинстве противоугонных систем предусмотрено отключение бензонасоса. Поэтому нужно убедиться, что сработала «сигналка», иммобилайзер и всё прочее, что когда-то было установлено на машину. Если вся эта чудесная электроника работает штатно, проверяем предохранитель (открываем схему предохранителей, ищем нужный и убеждаемся в том, что он целый). Можно ещё проверить реле, но без мультиметра сделать это сложно. Поэтому пока этот этап можно пропустить: реле всё равно обычно целое, а причина где-то дальше.
Теперь нужно убедиться, что до насоса доходит питание. Для этого добираемся до его разъёма и скидываем клемму. Если вы счастливый обладатель автомобиля, в котором для этого надо снимать бензобак (если нет лючка под сиденьем), то мои соболезнования: придётся или ехать в сервис, или вырезать лючок. Тут всё на ваше усмотрение. Главное, что если доступа нет, придётся пару этапов пропустить. Хотя один способ проверить насос всё же есть, но о нём тоже ниже.
Итак, клемма снята. Проверить питание можно обычной контрольной лампочкой. Только смотреть на неё надо внимательно, потому что всё время она гореть не будет. После включения зажигания она должна немного посветить, потом погаснуть. Если она посветила, питание есть. Лезем дальше.
А дальше самое простое – это кинуть напрямую с аккумулятора провода на клеммы насоса. Если при таком прямом подключении он не заработает, то причина молчания двигателя именно в бензонасосе.
Ремонтировать его обычно бессмысленно, проще купить новый. И не всегда тут надо тратиться на оригинальную деталь: производителей – море, многие из них очень даже качественные. Ну а если трудно найти бензонасос именно на ваш автомобиль (например, неприятность произошла где-нибудь в дороге), то можно поставить практически всё, что встанет в штатное место. Потом, конечно, лучше купить что-то более подходящее, но и бензонасос от «десятки» часто творит чудеса. Хотя бы до дома доехать можно (само собой, если мотор с обычным распределенным впрыском, но это, надеюсь, было понятно сразу).
Вроде бы всё просто, но это ещё далеко не всё. Потому что бензонасос может работать, но работать плохо. И вот тут потребуется хотя бы минимальная инструментальная диагностика.
Манометр, мензурка и амперметр
Для полной диагностики бензонасоса лучше иметь три инструмента: манометр, мензурку и амперметр. Начнём с манометра.
Любой бензонасос должен всегда качать топливо под определённым давлением. Обычно – от трёх до пяти атмосфер, реже – чуть больше. Бывает, что насос и гудит, и вроде что-то качает, а машина не едет. Или у неё гуляют холостые обороты, или она никак не хочет разгоняться. В этом случае надо убедиться, что бензонасос не просто работает, а работает правильно.
В сервисах это проверяют за пару минут: к топливной рампе (иногда – прямо к бензонасосу) подключают манометр и смотрят, какое он выдаст давление. Очень велик соблазн сделать в гараже то же самое, не так ли? Особенно если случилось то самое страшное: нет доступа к насосу из-за отсутствия лючка. В этом случае этот шаг – наиболее логичный. К сожалению, просто так прикручивать манометр к рампе практически бесполезно. Да, если он даже в таком положении покажет ноль, всё плохо. Но с помощью этого прибора нужно не просто убедиться, что насос жив (или мёртв), а в том, что он жив полностью. Для этого придётся либо покупать готовую систему замера давления (кроме манометра в ней есть шланги, разъёмы и тройник, с помощью которых прибор подключается к системе, не влияя на её работу), либо «колхозить» её из бензостойких шлангов и подходящей по сечению фурнитуры. И вот уже с такой системой можно проверять параметры работы насоса. Делать это надо при разных оборотах – в некоторых он может хандрить. Есть в Интернете люди, которые советуют выводить манометр куда-нибудь к лобовому стеклу и давать на машине гари. Мол, тогда всё будет видно. Хочу предупредить: это не только не обязательно, но и весьма опасно. Если где-то на мотор потечёт бензин, могут быть крупные неприятности. Достаточно посмотреть на показания манометра при разных оборотах мотора. А сначала – найти «мануал» для машины, в котором будут написаны значения давления в топливной магистрали при разных оборотах. В общем-то, если не хочется раньше времени снимать бак, это наиболее подходящий способ проверки бензонасоса для машин без специального лючка.
Мензурка применяется намного реже манометра. Её используют для замера производительности насоса, но обычно только в крутых сервисах. С её помощью измеряют, сколько бензина по объёму накачает насос за определённый период времени. Если меньше нормы (которую узнают из технических характеристик насоса), то его считают неисправным. Чаще всего эта операция не выглядит необходимой: практически всю информацию можно получить с помощью манометра. Но если уж есть те, кто пользуется мензуркой, сказать о них надо обязательно. В общем-то, уже сказал. Поэтому перейдём к амперметру.
Этот прибор используют для того, чтобы измерить потребляемый насосом ток. Некоторый смысл в этой операции действительно есть. В некоторых ситуациях насос способен нагнать требуемое давление, но цена этого давления (как раз в виде потребляемого тока) оказывается слишком высокой. Иногда в этом виноват сам электромотор насоса, а иногда – напрочь забитый бензофильтр, который обычно стоит прямо в насосе. Всё чаще и чаще этот фильтр считается незаменяемым и является частью насоса (пусть горят в аду те, кто это придумал). По росту тока можно сделать вывод о том, что фильтр всё же неплохо было бы заменить.
Если при снятии насоса выяснится, что фильтр своё отработал, придётся искать способы что-то с этим сделать. Долго искать обычно ничего не надо, потому что народ, который в своё время пил тормозную жидкость, хранил в колготках лук и мотал на сверло клей БФ, уже давно придумал, что можно сделать на конкретном автомобиле. Так что остаётся только подглядеть решение в Сети, а изобретать обычно ничего уже не требуется.
Ничто не вечно
К сожалению, бензонасосы помирали, помирают и будут помирать. Как любой другой механизм с подвижными частями, насос имеет свой ограниченный ресурс. На некоторых машинах больше, на некоторых меньше, но в среднем насосу отмеряют где-то около двухсот тысяч километров. Самое обидное – это если насос откажется работать где-то в дальней поездке. Как этого избежать?
По большому счёту, никак. Можно только посоветовать две вещи: слушать, как он работает после включения зажигания, и не ездить на пустом баке. В первом случае должно насторожить изменение тона. Если насос начал гудеть «не в той тональности» или слишком громко, лучше заменить его заранее. В крайнем случае – тщательно продиагностировать и заменить фильтр.
Езда с пустым баком – это отдельная история. Существует мнение, что бензонасос может «хапнуть воздуха» и сгореть. Или перегреться и сгореть. Это не совсем верно. Кратковременное «хапание» воздуха, конечно, может добить и без того почти мёртвый насос, но это всё-таки исключение, а не правило. Да и воздух туда так просто не попадёт: насос стоит в пластиковом стакане с бензином, поэтому «обсохнуть» ему сложно. Как и наглотаться воздуха в крутых поворотах с пустым баком. То же самое относится и к перегреву: эта опасность сильно преувеличена, хотя и не исключена полностью. И всё-таки пустой бак действительно вредит насосу. В первую очередь из-за того, что на стенках пустого бака образуется конденсат, который потом попадает в бензин. А это, конечно, плохо, причём не только для насоса. Ну а во-вторых, на дне бака всё равно есть и мусор, и вода. И они тоже не приносят пользы бензонасосу. Так что совет не ездить с пустым баком действительно полезен, хотя и по несколько иным причинам.
Ну и если есть возможность, нужно вовремя менять топливный фильтр. На многих машинах это пока ещё предусмотрено, так что пренебрегать этой процедурой не стоит. Всё как-то приятнее самому ездить с чистым насосом, чем таскаться на «галстуке» по трассе в попытке заменить внезапно отказавший насос.
