Как выровнять виды в компасе 3d

КОМПАС-3D v22

Для выравнивания геометрических объектов по горизонтали или вертикали служит команда Выравнивание .

Способы вызова команды

• Черчение — Ограничения — Выравнивание

• Инструменты эскиза — Ограничения — Выравнивание

• Главное меню: Ограничения — Выравнивание

• Найдите и запустите команду с помощью поля поиска в строке Главного меню

В КОМПАС-3D доступны следующие виды выравнивания:

• преобразование наклонных объектов в горизонтальные или вертикальные — при этом на прямолинейные объекты накладывается ограничение Горизонтальность или Вертикальность ,

• выравнивание характерных точек объектов по горизонтали или по вертикали — при этом на пары объектов, содержащих указанные точки, накладывается ограничение Выравнивание по вертикали или Выравнивание по горизонтали .

Горизонтальной или вертикальной считается прямая, параллельная оси абсцисс или ординат системы координат, причем:

• в эскизе или фрагменте — оси абсцисс или ординат абсолютной системы координат,

• в чертеже — оси абсцисс или ординат системы координат текущего вида. Поэтому, если вы наложите ограничение Горизонтальность или Вертикальность на объект, расположенный в виде, система координат которого повернута относительно абсолютной системы координат, этот объект не будет параллелен горизонтальным или вертикальным сторонам листа.

В некоторых случаях требуется наложить ограничение Горизонтальность или Вертикальность на имеющийся горизонтальный или вертикальный объект. Для этого нужно вызвать команду Выравнивание и указать нужный объект. Соответствующее ограничение будет создано.

Для автоматического наложения ограничений Горизонтальность и Вертикальность удобно использовать команду Параметризация объектов .

Преобразование наклонных объектов в горизонтальные/вертикальные

1. Выберите способ определения направления выравнивания. Для этого установите переключатель Направление в нужное положение:

• Авто — системой автоматически выбирается координатная ось, ближайшая к выравниваемому объекту; если угол наклона объекта кратен 45°, то выбирается ближайшая ось против часовой стрелки,

• По прямым — направление выравнивания выбирается пользователем.

2. Укажите объект, к которому требуется применить выравнивание: отрезок, осевую линию, вспомогательную прямую, стрелку взгляда и т.п.

• Если выбрано автоматическое определение направления, то при наведении курсора на объект появится фантом прямой, вдоль которой произойдет выравнивание. После указания объекта выравнивание автоматически завершается.

• Если выбрано направление выравнивания По прямым , то после указания объекта появятся фантомы горизонтальной и вертикальной прямых, проходящих через точку, в которой указан объект. Выберите направление выравнивания, щелкнув мышью по нужному фантому. После указания фантома выравнивание объекта автоматически завершается.

Вертикальный объект нельзя преобразовать в горизонтальный и наоборот.

В процессе выравнивания объект поворачивается, если имеющиеся ограничения не препятствуют этому. Центром поворота отрезка, осевой линии и линии обрыва является средняя точка; вспомогательной прямой — точка (или первая из двух точек), указанная при построении этой прямой. На объект накладывается ограничение Горизонтальность или Вертикальность .

3. Чтобы завершить работу команды, нажмите кнопку Завершить .

Ограничения Горизонтальность и Вертикальность могут автоматически возникать в параметрическом режиме. Для этого при настройке параметрического режима в списке Параметризовать должна быть включена опция Горизонтальность и вертикальность . Ограничения будут накладываться при построении (любым способом) горизонтального или вертикального объекта.

Например, при указании второй точки горизонтального отрезка (или прямой) можно воспользоваться привязкой Выравнивание к первой точке, или набрать одинаковые Y-координаты его характерных точек в полях Панели параметров, или ввести нулевой угол наклона. Даже если при построении объекта его горизонтальность не была задана явно, но создан горизонтальный объект (например, новый отрезок проведен параллельно горизонтальному объекту), на него будет наложено ограничение Горизонтальность .

Ограничения отображаются в графической области в режиме просмотра ограничений. Горизонтальность отмечается значком , а Вертикальность — значком .

Выравнивание точек по горизонтали или вертикали

1. Последовательно укажите точки для выравнивания. Для указания доступны характерные точки объектов и самостоятельные точечные объекты.
В поле Объекты на Панели параметров появятся наименования объектов, которым принадлежат выбранные точки.
Если параметризуемая точка совпадает с характерной точкой другого объекта (невозможно выбрать точно ее, т.к. происходит привязка к точке другого объекта), можно указать сначала объект, которому принадлежит точка, а затем — саму точку. Для этого нажмите кнопку Указать сначала объект, а затем его точку справа от поля Объекты . Выберите нужный объект и укажите его характерную точку.

При работе с чертежом обратите внимание на то, что все параметризуемые точки должны принадлежать одному и тому же виду.

2. В графической области отображаются фантомы прямых, проходящих через последнюю указанную точку. Выберите направление выравнивания, щелкнув мышью по нужному фантому. После этого выравнивание точек автоматически завершается.
Если имеющиеся ограничения не препятствуют выравниванию, то одна из точек перемещается так, чтобы обе точки оказались на одной прямой — горизонтальной или вертикальной. На объекты, которым принадлежат указанные точки (или точечные объекты в случае их указания), накладывается ограничение Выравнивание по горизонтали или Выравнивание по вертикали .

3. Чтобы завершить работу команды, нажмите кнопку Завершить .

Ограничения Выравнивание по горизонтали и Выравнивание по вертикали могут автоматически возникать между парами точек при построении объектов в параметрическом режиме. Для этого при настройке параметрического режима в списке Параметризовать должны быть включены опции Привязки и Привязку Выравнивание . Ограничения будут возникать при вводе характерной точки объекта с использованием привязки Выравнивание к другой характерной точке.

Ограничения отображаются в графической области в режиме просмотра ограничений. Выравнивание по горизонтали отмечается значком , а Выравнивание по вертикали — значком .

Автоматическое выравнивание линии по границе изображения

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Сообщения

95% @Ветерок Танки Toldi может и другая техника. Трак думаю «универсальный».
Автор: Paulo11021984 · Опубликовано: 51 минута назад
Я конечно бы скинул фото но я не знаю как на этом сайте их скидывать, может поможете

Автор: Ветерок · Опубликовано: 53 минуты назад
@TVM ты точно уверен, что на фото то же, что на чертеже?

Автор: Ветерок · Опубликовано: 1 час назад

А кто сказал, что там вообще есть гребни? Может, это звено без гребня. Ведь никто не знает. Раз на чертеже нет, значит нет.

Автор: Ander · Опубликовано: 1 час назад

Сижу, пощёлкиваю. Всё-таки умели чертить ручками, хоть и не попадают в машинные чертижи. Ладно, чертить, но делать. Уважаю. SW22 xt(25) track1.x_t track1.SLDPRT

Автор: Anatlijj8 · Опубликовано: 1 час назад

Добрый день. Можете более подробно описать как решить данный вопрос. Так как у меня макрос и все файлы от него находятся на диске E и всё равно макрос DProp выдает ошибку «Ошибка сохранения основной надписи. Проверьтедоступность каталога для записи»

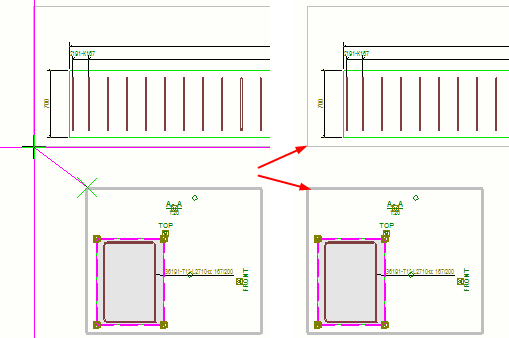

Выравнивание видов чертежа

Можно выровнять виды по горизонтали или по вертикали.

Выберите вид чертежа на открытом чертеже и щелкните правой кнопкой мыши для отображения контекстного меню.
Выберите Выровнять по вертикали в контекстном меню.
Укажите точку на выбранном виде.
Укажите точку на виде, относительно которой требуется выровнять выбранный вид. Tekla Structures переместит виды таким образом, чтобы указанные точки находились на одной вертикальной линии.

Утилита для выравнивания вида полученного от разреза под углом

Данная утилита предназначена для выравнивания по вертикали и по горизонтали вида, полученного от разреза под углом (косого разреза), а также для выравнивания размеров внутри этого вида.

Инструкция:
1. Запустите КОМПАС.
2. Запустите утилиту.
3. Откройте чертеж.
4. Выберите линию разреза.
5. Нажмите кнопку Повернуть. Вид, полученный от этого разреза повернётся, став параллельным листу. После последующих нажатий на эту кнопку вид будет поворачиваться на 90 градусов против часовой стрелки.
6. Создайте линейный размер, который необходимо будет выровнять по горизонтали или по вертикали.
7. Выделите этот размер.
8. Выберите в окне утилиты Горизонтально или Вертикально.
9. Нажмите кнопку Повернуть.

Примечания:
1) Размеры выравниваются только, если они не созданы в параметрическом режиме.
2) Перед запуском утилиты проверьте, чтобы в Диспетчере задач был запущен только один процесс KOMPAS.EXE

Состав: утилита

Софт: КОМПАС-3D 18.1
