Если Danfos MCX 06 конфигурируемый контроллер (т.е. выбираешь код конфигурации и он работает под требуемую установку), то должно быть стандартное описание от производителя. Если же контроллер с рукописной уникальной программой — то только обращение к ее создателю за требуемой инф-й Вам поможет.
15.3.2012, 11:20
всем доброго времени суток!
почитал тему, но так и не нашел информации о реальном применении контроллеров MCX. так кто-то может сказать как работают эти контроллеры. у кого какие были нюансы или проблемы в работе с ними. особенно интересуют ПРОБЛЕМЫ в сфере управления вентиляционным оборудованием.
16.3.2012, 6:20
Цитата(AK-74 @ 15.3.2012, 14:20)
всем доброго времени суток!
почитал тему, но так и не нашел информации о реальном применении контроллеров MCX. так кто-то может сказать как работают эти контроллеры. у кого какие были нюансы или проблемы в работе с ними. особенно интересуют ПРОБЛЕМЫ в сфере управления вентиляционным оборудованием.
На объекте недавно установили шкаф управления вентсистемой с контроллером Danfoss MCX. Пока проблем нет, наблюдаем.
17.3.2012, 14:46
Ned ставит на чиллеры и прецизионники. Точнее везут из Италии, а итальянцы ставят MCX. С чиллером проблем нет. В прецизионниках дисплей постоянно теряет связь с контроллером. Русификация кривая. На одном все время дата слетает. Ну и нормальной документации нет, не говоря уже о тех.поддержке. На мой взгляд лучше официально поставляемое оборудование использовать.
4.4.2012, 16:43
5.4.2012, 8:19
Цитата(@Sergey@ @ 5.3.2012, 13:32)
Подскажите пожалуйста решить задачку!
Исходные данные:
1. шкаф управления вентустановкой под управлением Danfos MCX
2. система диспетчеризации здания на контроллерах Beckhoff BC9100, объединенные в сеть Ethernet
3. скада — citect
Задача:
Необходимо выполнить диспетчеризацию вентустановки в целях управления и контроля.
1) Притянуть витую пару к Citec, либо перейти на Modbus ТСР и по СКС
2) К Citec настроить Модбас ОPСсервер
3) Настроить переменные в ОРС сервере, могу помочь найти описание регистров
4) выполнить визуализацию вентустановки в целях управления и контроля
Цитата(@Sergey@ @ 14.3.2012, 11:58)
Как связаться с контроллером Danfos MCX 06 по протоколу Modbus?
Где можно взять таблицу modbus адресов?
Давайте попробуем идентифицировать загруженое в МСХ приложение
2ALL:
1) Третий год занимаемся ими — довольны, применяемо для всех задач Building Automation
2) Есть возможность помочь с документацией, регистрами и.т.д. на МСХ, но не всегда оперативно захожу на форум- можно стучать в скайп: didyouhim
27.4.2012, 9:53
дааа. первое впечатление о контроллерах — не очень. очень расстроил процес заливки программы через RS485. с одним контроллером прошлось часа три сидеть. а потом как-то само пошло-поехало. или бракованные контроллеры попались, или модуль RS485! даже тех поддержка фирмы поставщика ничем не могла помочь. сами контроллеры оказались производства Румыния .
что касается программирования, программа специфическая, без помощи специалистов неизвестно как бы разобрался — за это им спасибо!
будем ждать отзывов о роботе.
27.4.2012, 13:12
По поводу проблемы с RS485:
контроллер с уже залитой программой готов передавать и принамать данные по RS и периодически обрачается к порту. Если в этот момент пытаться его прошивать, процесс прошивки может не начаться.
Поэтому необходимо начинать процесс заливки по RS в течении первых 5 секунд после подачи питания, пока нет обращения к порту.
По CAN можно заливать в любой момент.
27.4.2012, 16:38
Цитата(deforder @ 27.4.2012, 13:12)
По поводу проблемы с RS485:
контроллер с уже залитой программой готов передавать и принамать данные по RS и периодически обрачается к порту. Если в этот момент пытаться его прошивать, процесс прошивки может не начаться.
Поэтому необходимо начинать процесс заливки по RS в течении первых 5 секунд после подачи питания, пока нет обращения к порту.
По CAN можно заливать в любой момент.
так в тому то і проблема, що навіть не прошитий контролер не прошивався. а потім в якийсь момент без проблем кілька разів підряд вдалося залити прогу без всяких перезагрузок. непонятка..
з часом розберуся.
magnat2011
19.6.2012, 18:30
Всем добрый день.
В проекте используются контроллеры: МСХ06Д. ( сними ранее никогда не сталкивались). Заказчик не хочет их менять изза не высокой их стоимости.
Первый путь(замена) — может кто сталкивался, есть ли весомые аргументы не выбирать данный продукт?
Второй путь — научиться с ними работать.
Подскажите можно ли самому научиться их программировать? какое нужно ПО и приборы для программ-ия?
Какое нужно ПО и доп приборы для заливки программы в контроллер.
можно ли программы получать по инету от др программера и заливать на объекте в контроллер?
Есть ли у кого русскоязычные хелпы, «для чайников», по этим вопросам. а то в инете в основном все англоязычное.
будем благодарны.
20.6.2012, 13:45
Цитата(magnat2011 @ 19.6.2012, 18:30)
Всем добрый день.
В проекте используются контроллеры: МСХ06Д. ( сними ранее никогда не сталкивались). Заказчик не хочет их менять изза не высокой их стоимости.
Первый путь(замена) — может кто сталкивался, есть ли весомые аргументы не выбирать данный продукт?
И Вам добрый день, зачем же так радикально)?!
Контроллеры серии МСХ успешно справляются с задачами автоматизации HVAC/R.
Цитата(magnat2011 @ 19.6.2012, 18:30)
Второй путь — научиться с ними работать.
Подскажите можно ли самому научиться их программировать? какое нужно ПО и приборы для программ-ия?
Какое нужно ПО и доп приборы для заливки программы в контроллер.
можно ли программы получать по инету от др программера и заливать на объекте в контроллер?
Есть ли у кого русскоязычные хелпы, «для чайников», по этим вопросам. а то в инете в основном все англоязычное.
будем благодарны.
Можно программировать (разрабатывать новые), можно конфигурировать (набор готовых приложений для вентиляции теролснабжения и т.д.)
ПО для работы с контроллеров (Программирование/конфигурация, заливка) бесплантое, оплата только лицензии(runtime) на визуализацию.
Контроллеры можно заливать по сети. Заливаемый файл весит пару сотен кБ — можно и по инету, на объекте должен быть комп с переходником на RS485 интерфейс или MMIMYK.
Кроме англоязычной документации есть видеоуроки на русском.
20.6.2012, 14:34
Цитата(magnat2011 @ 19.6.2012, 18:30)
Всем добрый день.
В проекте используются контроллеры: МСХ06Д. ( сними ранее никогда не сталкивались). Заказчик не хочет их менять изза не высокой их стоимости.
Первый путь(замена) — может кто сталкивался, есть ли весомые аргументы не выбирать данный продукт?
Второй путь — научиться с ними работать.
Подскажите можно ли самому научиться их программировать? какое нужно ПО и приборы для программ-ия?
Какое нужно ПО и доп приборы для заливки программы в контроллер.
можно ли программы получать по инету от др программера и заливать на объекте в контроллер?
Есть ли у кого русскоязычные хелпы, «для чайников», по этим вопросам. а то в инете в основном все англоязычное.
будем благодарны.
добрый день!
я недавно начал работать с этими контроллерами. пока не могу ничего сказать о их надежности — слишком мало времени прошло после запуска автоматики — но на счет программирования кое-что есть:
в первую очередь вам нужно обратится в эту фирму тиц, и если вы решились сами программировать (Бог в помощь. ), то вам скинут несколько программ (бесплатно), потом нужно купить преобразователь сигнала USB-RS485 (программатор) или такой модный MMIMYK, обязательное наличие скайпа, потому что специалист, который во всем этом разбирается, с удовольствием консультирует с его помощью (конечно когда он на месте) и практически все.
на мое субъективное мнение слабые стороны этих контроллеров:
1. нет инструкции на общепонятном языке как программировать контроллер. имею ввиду не общие понятия, а именно для глубокого изменения некоторых параметров
2. «свободное программирование» сводится к выбору необходимых ф-ций в готовой программной оболочке. шаг влево, шаг вправо — только через скайп
к примеру, если я рисую программу для контроллера Раут — Фримакс — с помощью FBD-конфигуратора, то тут все понятно. как нарисовал, так и работает. кроме того прекрасная функция проверки работоспособности.
лучше всего это заказать уже прошитый контроллер со стандартной программой, если конечно она подойдет к вашему тех. решению.
если что — обращайтесь, помогу!
magnat2011
27.6.2012, 16:29
если что — обращайтесь, помогу!
[/quote]
Спасибо. огромное.
подскажите а вы диспетчеризацию на этих контролллерах реализовывали? (будете реализовывать?)
есть ли где готовые решения по диспетчеризации? можно ли их посмотреть гдето?
28.6.2012, 22:22
Диспетчеризацию на данных контроллерах реализовывали (не одну) и вполне удачно.
Есть 3 объекта с диспетчеризацией на данных контроллерах: на одном пока только вентиляция (40 ПВ), холодоснабжение (5 Carrier+насосы) и позонный контроль температур. На втором (Гостиница «Космополит»****) — все отельные номера (160 шт.), вентиляция, холодоснабжение, теплопункт, водоснабжение, общественный микроклимат (фанкойлы в общественных зонах), освещение. На третьем (гостиница Харьков-Палас *****) — вентиляция (40 ПВ), холодоснабжение, теплоснабжение, общественный микроклимат (флаконы 120 шт.), номера (180 шт.), вытяжки, освещение, водоснабжение, дренаж. Все 3 объекта реализованы на Web based SCADA. Доступ предоставить не могу (из-за понятных соображений), но скриншотами готов поделиться.
28.6.2012, 22:47
Цитата(YuriyK @ 28.6.2012, 23:22)
Диспетчеризацию на данных контроллерах реализовывали (не одну) и вполне удачно.
Есть 3 объекта с диспетчеризацией на данных контроллерах: на одном пока только вентиляция (40 ПВ), холодоснабжение (5 Carrier+насосы) и позонный контроль температур. На втором (Гостиница «Космополит»****) — все отельные номера (160 шт.), вентиляция, холодоснабжение, теплопункт, водоснабжение, общественный микроклимат (фанкойлы в общественных зонах), освещение. На третьем (гостиница Харьков-Палас *****) — вентиляция (40 ПВ), холодоснабжение, теплоснабжение, общественный микроклимат (флаконы 120 шт.), номера (180 шт.), вытяжки, освещение, водоснабжение, дренаж. Все 3 объекта реализованы на Web based SCADA. Доступ предоставить не могу (из-за понятных соображений), но скриншотами готов поделиться.
Хе-хе! Позвольте Вам не поверить! 1-но собщение на этом форуме говорит о многом!
Цитата(YuriyK @ 28.6.2012, 23:22)
Диспетчеризацию на данных контроллерах реализовывали (не одну) и вполне удачно.
Есть 3 объекта с диспетчеризацией на данных контроллерах: на одном пока только вентиляция (40 ПВ), холодоснабжение (5 Carrier+насосы) и позонный контроль температур. На втором (Гостиница «Космополит»****) — все отельные номера (160 шт.), вентиляция, холодоснабжение, теплопункт, водоснабжение, общественный микроклимат (фанкойлы в общественных зонах), освещение. На третьем (гостиница Харьков-Палас *****) — вентиляция (40 ПВ), холодоснабжение, теплоснабжение, общественный микроклимат (флаконы 120 шт.), номера (180 шт.), вытяжки, освещение, водоснабжение, дренаж. Все 3 объекта реализованы на Web based SCADA. Доступ предоставить не могу (из-за понятных соображений), но скриншотами готов поделиться.
Как включить контроллер данфосс мсх06д
Если это ваш первый визит, пожалуйста, изучите раздел «Справка». Выполните Вход или Зарегистрирутесь, чтобы задать вопрос или поделиться информацией на форуме. Чтобы начать просмотр сообщений, выберите ниже раздел, с которым вы хотите ознакомиться.
ХОЛОД-КОНСУЛЬТАНТ › Холодильная техника и технология › Контроллеры и компоненты электрощитов › Контроллер Danfoss AK-PC 351  |
Документация MCX-06D контроллер программируемый
Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
Дисплей да RTC — часы реального времени нет Напряжение питания 20/60 В DC — 24 В АС Примечание клеммные разъемы в комплекте Упаковка 1 шт Ethernet нет Modbus нет
Документы
Введите название объекта
Прикрепить к проекту Скачать выбранные 3 Скачать все файлы Сбросить выбранное 3 Сохранить
Скачать или сохранить
Руководство
Руководство
Руководство
Сертификат
Сертификат
Сертификат
SSR – полу проводниковое реле нет Аналоговые входы NTC, 0-1 В, 0-5 B 2 Аналоговые входы универсальные NTC (10 кОм при 25°С), 0-1 В, 0-5 B, 0-10 B, Pt1000, Вкл/Выкл, 0-20 мА, 4-20 мА 2 Цифровые входы Сухие контакты 8 Аналоговые выходы 0-10 В, ШИМ, ФИМ 2 Аналоговые выходы ШИМ, ФИМ 1 Цифровые выходы SPST реле 8 А 5(5А) Цифровые выходы SPDT реле 8 А 1 Цифровые выходы Твердотельное реле 24/230 В (по желанию) 1 Изолированное питание да Порт ключа программирования да Порт внешнего дисплея да Звуковой сигнал да CANbus да Размеры 4 DIN светодиодный дисплей LED нет Напряжение питания 20/60 В DC — 24 В АС диапазон измерений напряжения (0-1 В) 0-100% пределы допускаемой абсолютной погрешности (0-5 В), мВ 125 пределы допускаемой приведенной погрешности (0-5 В), % 2,50% диапазон измерений напряжения (0-10 В) 0-100% пределы допускаемой абсолютной погрешности (0-10 В), мВ 250 пределы допускаемой приведенной погрешности (0-10 В), % 2,50% диапазон измерений силы тока (4-20 мА) 0-100% пределы допускаемой абсолютной погрешности (4-20 мА), мА 500 пределы допускаемой приведенной погрешности (4-20 мА), % 3,13% пределы допускаемой абсолютной погрешности (NTC 10K), °C 1 пределы допускаемой приведенной погрешности (NTC 10K), % 1,25% пределы допускаемой абсолютной погрешности (Pt1000), °C 2 пределы допускаемой приведенной погрешности (Pt1000), % 2,50% Условия эксплуатации -20°C..60°C, отн. вл. 90% пределы допускаемой абсолютной погрешности (0-1 В), мВ 50 пределы допускаемой приведенной погрешности (0-1 В), % 5,00% диапазон измерений напряжения (0-5 В) 0-100% LCD-ЖК дисплей да диапазон измерений температуры (NTC 10K) -40°C÷40°C диапазон измерений температуры (Pt1000) -40°C÷40°C Гарантийные обязательства Изготовитель/продавец гарантирует соответствие контроллеров типа MCX и аксессуаров техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения контроллеров – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы оборудования при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 7 лет с даты продажи, указанной в транспортных документах. RTC — часы реального времени нет наличие порта RS485 нет Комплектность В комплект поставки входят:- контроллер; — инструкция. Упаковка 1 шт Дисплей да Примечание клеммные разъемы в комплекте Ethernet нет ЧРВ нет Modbus нет Назначение изделия
Инструкции Danfoss. Руководство по наладке и эксплуатации модуля мониторинга mcx “Monitor Module” на базе серии контроллеров mcx Инструкция автоматики вентиляции контроллера данфосс мсх
2.5. Окна просмотра и редактирования параметров…………………….
3. Подключение оборудования к входам и выходам модуля………………..
- Настройки модуля…………. ………………………………………………
5. Аварии и способы их устранения………………………. ………………….
- Управление авариями………. ……………………………………….
- Обзор аварий…………………………………………………………..
- Пример подключения к модулю мониторинга датчиков, удовлетворяющих конфигурации входов по умолчанию…………………
- Технические характеристики контроллера.
- Page 1 MAKING MODERN LIVING POSSIBLE Danfoss Electronics spa Air handling Seq. control algorithm Software version 2.1 User manual REFRIGERATION & AIR CONDITIONING DIVISION.
Приложение 1. Список параметров ……………………………………………
Приложение 2. Примеры настроек модуля……….……….…………………..
Введение.
Назначение.
Программный модуль MCX “Monitor Module” предназначен для построения на его базе систем удалённого мониторинга и автоматизации контроля технологического процесса, водотеплоснабжения для центральных тепловых пунктов, систем диспетчерского контроля. Модуль осуществляет автоматическое измерение и индикацию значений параметров систем теплоснабжения и водоснабжения (горячего и холодного), телеметрический контроль и сбор данных по информационным сетям.
Особенности модуля:
Таблица 1. Перечень функций и особенностей модуля мониторинга.
| № п.п. | Описание функционала и особенностей модуля. |
| 1 | Простотой: возможно подключение оборудования, соответствующего конфигурации входов по умолчанию, к контроллеру без каких-либо дополнительных настроек (см. п.3). |
| 2 | Удобный: в случае неподходящей конфигурации (по умолчанию) входов контроллера к подключаемому оборудованию (тип датчика, например), можно легко внести изменения в конфигурацию с помощью дисплея контроллера (см. п.1, п.4.1). |
На главном экране отображаются состояния входов и выходов контроллера (см. п. 2.2).
Поддержка меню контроллера двух языков: русский и английский.
Может использоваться в любых управляемых системах, организованных в сеть Modbus.
Идентификационные параметры модуля.
Таблица 2. Перечень идентификационных параметров модуля.
| № п.п. | Наименование параметра | Mobus адрес | Значение |
| 1 | Код продукта (контроллера) | 100 | в зависимости от контроллера |
| 2 | Серийный номер контроллера | 102 | в зависимости от контроллера |
| 3 | Код БИОС | 104 | в зависимости от прошивки контроллера |
| 4 | Код приложения | 106 | 2 |
| 5 | Версия приложения | 108 | Начиная с 1.00 |
Контроллер MCX имеет два интерфейса, позволяющих подключить внешние устройства по сети:
CAN, для подключения устройств по локальной сети CANbus;
RS485, для подключения устройств по сети Modbus (протокол связи Mobus RTU).

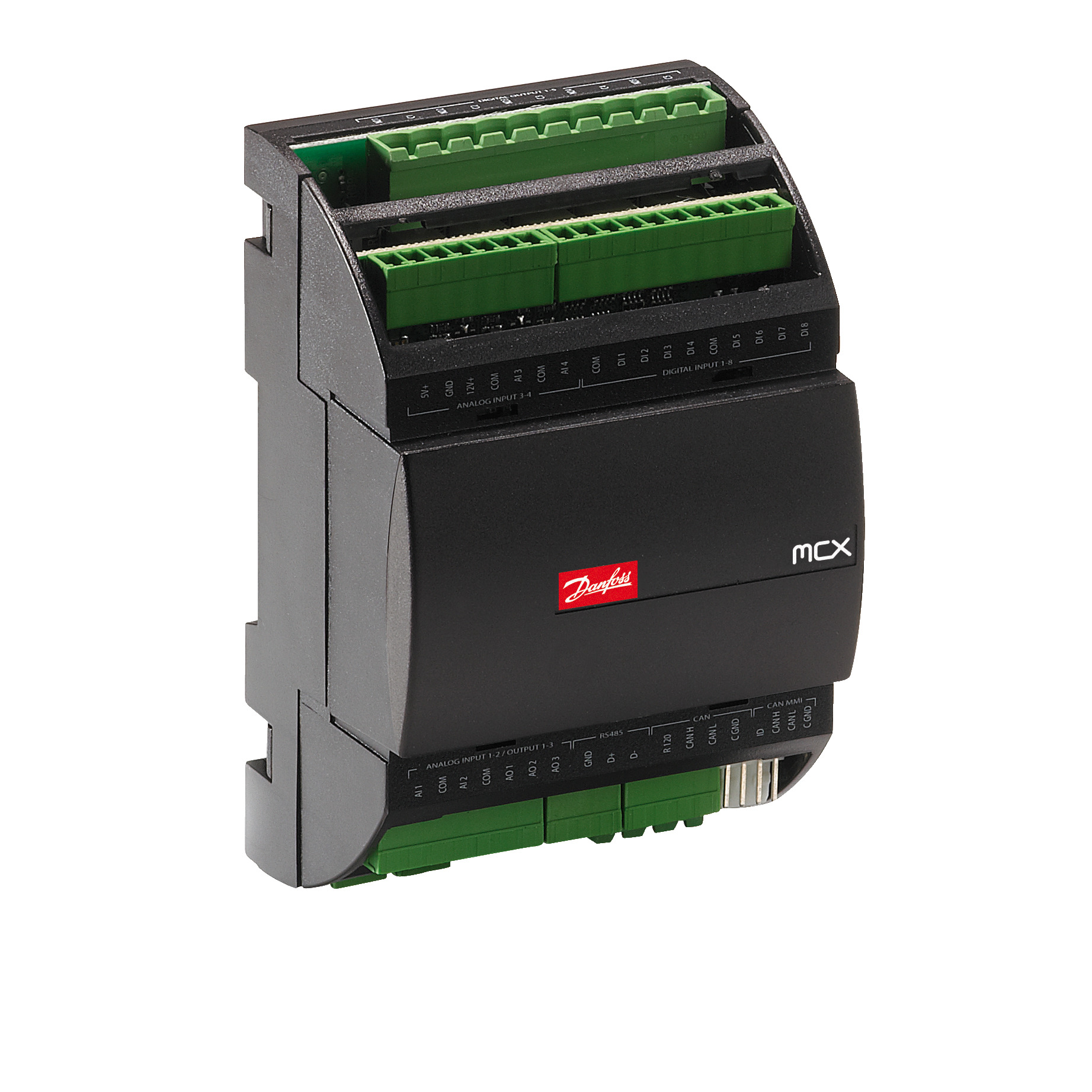

Рисунок 1. Внешний вид контроллера Danfoss MCX06D.
Напряжение питания =20-60 В, ≈24 В ±15% 50/60 Гц;
Потребляемая мощность 9 ВА;
Изоляция между цепями питания и цепями управления.
Таблица 3. Описание входов/выходов контроллера Danfoss MCX06D.
| Входы/Выходы | Тип | К-во | Обозначение | |
| Входы | Дискретные | Для беспотенциальных контактов, потребляемый ток 5 мА | 8 | DI1…DI8 |
| Аналоговые | NTC,0…1В, 0…5В | 2 | AI1, AI2 | |
| универсальные | 2 | AI3, AI4 | ||
| Выходы | Дискретные | Нормально открытые контакты, максимальный ток 5 А, =30 В, ≈250В | 5 | C1-NO1, C2-NO2, C3-NO3, C4-NO4, C5-NO5 |
| Перекидной контакт, | ||||
Page 2: Table Of Contents
Page 4: Introduction
MMIMYK accessory, select the configuration to download onto the MCX on a case-by-case basis. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 5: User Interface
Page 6: Main Screen
The main screen varies depending on whether a LED or LCD display is being used. 2.3.1| LED Display Fig 1_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 7: Lcd Display
Page 8: Menu-based Navigation
Unlock fans Winter Sets the winter operating mode Summer Sets the summer operating mode Tab 3 _ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 9: Displaying And Managing Alarms
Page 10: Parameters
If enabled through the Configurator software, makes it possible to access the input/output configuration screens. For each input/output for the instrument, it is possible to set the type, work field, polarity and function performed. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 11: Utilities
Page 13: Configuring The Ahu Software
Page 14: Input/output Configuration
Page 17: Coils Control
Page 18: Coil Output Management
(e.g. electric resistances). In this case there are 3 possible way of control: linear step switch, variable step switch binary step switch. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 19: Valve Control
Page 20: Point Valve Control
4% position will cause the valve to fully close and a request for 96% will cause it to open all the way. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 21: Step Control
Page 22: Variable Step Switch
1000 17,0 Step 3 ON 1000 50,0 Step 3 OFF 1000 33,0 Tab 15_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 23: Binary Step Switch
Page 24: Locking Sequences
Heating lock -40,0 100,0 90,0 °C Tab 17_ Fig 11 _ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 25: Pumps Control
Page 26: Single Heat/cool Coils
Fig 13 _ *Summer/Winter selection has influence over the way of controlling fans. (See “12.1 Type of supply and return fans”). DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 27: Cooling Coil Defrost Control
Page 28: Dampers And Energy Recovery Control
External Damper Mixing Damper 0/10V analog output External Damper Tab 23_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 29: On/off Dampers
Page 30: Energy Recovery
Fig 18 _ (See “4.6] Pumps control”) for how to control the recovery pump. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 31: Temperature Control Sequences
Page 32: Freecooling/freeheating Selection
For granting a minimum amount of fresh air , it is possible to define a minimum opening of the external damper with D10. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 33: Heat And Cool Control Sequences
Page 35: Connection Of Setpoint Sequences
Page 36: Main Setpoint
By enabling the economy mode, the main temperature setpoint are changed by ES2 and ES3 quantity. The Active Temperature Setpoint (ATS) becomes: ATS=STH+ES2 in heating ATS=STC+ES3 in cooling DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 37: Local Setpoint
Page 38: Cascade Control
Calculated setpoint are then used by the control sequence to control the supply temperature. Fig 27_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 39: Examples
Page 40: Example 2
Page 42: Frost Protection
OFF FP4 with PI logic. This function acts on both the heat sequences but the heat recovery and the external damper remain closed. DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 43: Controlling The Supply Temperature Limits
Page 44: Supply Temperature Upper Limit
(free-heating) are limited in a manner proportional to amount the supply temperature differs from the limit setpoint. Above the setpoint, the limitation is total Fig 37_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 45: Umidity Control
Page 46: Control Sequences
HumidPump analog output Humidifier Tab 34_ Fig 40_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 47: Dehumidifier Control
Page 48: Cooling Coil In Dehumidification
If tC1 probe is not present, cooling coil is activated at 100% till there is request of dehumidification Fig 43_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 49: Controlling The Supply Humidity Limits
Page 50: Upper Limit
HL4. The behavior mirrors what follows for the upper supply limit. Fig 47_ DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 51: Supply And Return Fans
Page 53: Fan Speed Configuration
Page 54: Fans And Antifreeze
12.4| Fans lock Is possible to lock/unlock fans through the digital input “LOF-Lock Fan” or through the user interface (see “2.4.5] Utilities”). DKRCC.PS.RI.A1.02 / 520H4358 — Air Handling Seq. user manual — V 2.2 Produced by Danfoss Electronics spa Graphic Department, 10-2009.
Page 55: Air Quality Control
Page 56: Alarms
Page 59: Parameters
Page 60: Modbus Communication
Page 67: Appendix – Use Of The Configurator
Page 68: Alarms
Контроллер для управления температурой EKC 201 DT с двойным термостатом
Контроллер для управления охладителями жидкости (чиллерами) АКС 24W
Контроллер для управления одним испарителем (воздухоохладителем) ЕКС 315А
Контроллер (регулятор) производительности ЕКС 331Т
| В данной таблице настроек вы можете посмотреть значения всех устанавливаемых параметров, которые оказывают непосредственное влияние на функциональные характеристики контроллера EKC 331T. Для корректной эксплуатации устройства, просмотрите данные и установите параметры в соответствии с информацией, представленной в таблице. | Скачать |
| Контроллер ЕКС 331T используется для регулирования производительности компрессоров и конденсаторов в небольших системах охлаждения. Регулирование осуществляется по четырем одинаковым ступеням производительности. Устройство отличается наличием запатентованного регулирования нейтральной зоны и цикличной работой. | Скачать |
Электронный регулятор для холодильных камер и витрин АКС 72А
| В данной технической брошюре вы найдете всю необходимую информацию, которая позволит самостоятельно осуществить установку устройства. Помимо этого, здесь предоставлены все необходимые процедуры обслуживания, которые позволят начать корректную эксплуатацию агрегата. | Скачать |
| Руководство по эксплуатации содержит детальную информацию, относительно вносимых изменений рабочих параметров. Благодаря графическому сопровождению каждого пункта, вы сможете запросто разобраться в назначениях кнопок и функциях, которые корректируются с помощью представленных ранее элементов воздействия устройства. | Скачать |
Контроллер для управления одним испарителем (воздухоохладителем) ЕКС 414А
Контроллер (регулятор) производительности ЕКС 531D
Мониторинг, контроль и аварийная сигнализация. Система — m2
Средства управления холодоснабжением/кондиционированием. Серия АК2 (обзорный материал)
| Модуль контроллера АК-2 способен отвечать требованиям небольших установок. В том случае, когда необходимо установить дополнительные входы/выходы, для реализации более сложных задач, к контроллеру могут быть присоединены дополнительные модули. С помощью штекера, установленного на одной стороне с главным модулем, будет подаваться напряжение питания, которое обеспечит передачу данных между дополнительными устройствами входа/выхода данных. | Скачать |
| АК2-PC301 A является полным регулирующим устройством для управления производительностью компрессоров и конденсаторов для коммерческого холода. В дополнение к управлению производительностью, этот контроллер может подавать сигналы на другие контроллеры относительно рабочего состояния: принудительного закрытия расширительных вентилей, аварийных сигналов и сообщений и т.д. | Скачать |
| С помощью представленных здесь указаний, вы поймете как монтируется средство управления компрессором и конденсатором фирмы Danfoss ADAP-KOOL на основе базового модуля AK2-PC 301 A. Благодаря представленному примеру установки охлаждения, вы будете знать, о тех технологических нюансах, которые обеспечат корректный монтаж и последующую эксплуатацию агрегата. | Скачать |
| Контроллер АК2-PC 301 A является крайне технологичным устройством. Благодаря понятному меню, работа с ним не вызовет никаких проблем даже у неопытного пользователя. Все описания были разделены на отдельные функциональные группы, которые высвечиваются отдельно на экране компьютера. Теперь можно показать измеренные величины (или настройки) внутри каждой группы отдельно. | Скачать |
Преобразователи давления (датчики давления) AKS 32, AKS 33 и AKS 32R
Электроприводные расширительные вентили TQ, PHTQ
Руководство для монтажников
Контроллеры испарителей (воздухоохладителей) семейства АКС 100
| Данные контроллеры с соответствующими вентилями и датчиками являются полными системами управления торговым холодильным оборудованием и небольшими камерами. Они более или менее заменяют все другие автоматические элементы управления имея термостаты для работы дневном и ночном режиме, функцию оттаивания, управления вентилятором, управления нагревом стекол, функции выдачи аварийных сигналов, управления освещением и т.д. | Скачать |
| Данная система спроектирована таким образом, что доступ к любому и каждому контроллеру может осуществляться посредством системы передачи данных. Отдельные контроллеры могут управляться двумя способами: при помощи панели управления AKA 21 и при помощи компьютера, благодаря специальному ПО типа АКМ. | Скачать |
Контроллеры производительности АКС 25Н, АКС 22Н
| AKC 25H является полным управляющим устройством для регулирования производительности компрессоров и конденсаторов в холодильных системах различного типа. Данный контроллер может быть использован в сочетании с другими аналогами системы Danfoss ADAP-KOOL. Помимо осуществления регулирования мощности, представленное устройство может посылать сигналы к другим контроллерам, сообщая рабочие условия, например о принудительном закрытии расширительных вентиляторов (или аварийных сигналах). | Скачать |
| Холодильная установка, снабженная средствами управления ADAP-KOOL, в основном состоит из нескольких контроллеров, каждый из который регулирует свое собственное холодильное оборудование/холодильную камеру. Система спроектирована таким образом, что доступ к любому контроллеру может быть осуществлен посредством программной передачи данных. | Скачать |
| Danfoss EKC 101 Регулятор ЕКС 101 специально разработан для регулирования температуры в холодильных установках и системах обогрева, причем его работа, настройка и программирование осуществляются оптимальным способом (один датчик, одно реле). |
Скачать |
| EKC 414A1 Данный контроллер применяется для управления холодильной установкой с одним испарителем оснащенной импульсным расширительным клапаном типа AKV. Контроллер имеет релейные выходы для управления: компрессором, вентилятором, оттайкой, функцией аварийной сигнализации, освещением. Контроллер поставляется без кнопок управления на лицевой панели. |
Скачать |
| EKC 368 Контроллер ЕКС 368 с вентилем KVS используется в системах, где требования к охлаждению неупакованных пищевых продуктов особенно велики. Модулированное регулирование температуры. Оттаивание: с помощью электричества, горячего газа или естественным путем. Выдача аварийного сигнала при превышении допустимых пределов. Использование релейныхвыходовдля проведения оттаивания, работы соленоидного вентиля, венти лятора и устройства выдачи аварийного сигнала. Использование входного сигнала для смещения заданной температуры. |
Скачать |
| EKC 367 Контроллер ЕКС 367 с вентилем KVS используется в системах, где требования к охлаждению неупакованных пищевых продуктов особенно велики. Модулированное регулирование температуры. Оттаивание: с помощью электричества, горячего газа или естественным путем. Выдача аварийного сигнала при превышении допустимых пределов. Использование релейныхвыходовдля проведения оттаивания, работы соленоидного вентиля, венти лятора и устройства выдачи аварийного сигнала. Использование входного сигнала для смещения заданной температуры). |
Скачать |
| EKC 361 Данный контроллер и вентиль CVQ могут быть используются там, где есть необходимость в точном регулировании температуры. Например: в холодильных камерах, в холодильных системах, в рабочих помещениях пищевой промышленности, в чиллерах. |
Скачать |
| EKC 347 Контроллер уровня жидкости ЕКС 347 применяется в сепараторах, насосных резервуарах, промежуточных охладителях, экономайзерах, конденсаторах и ресиверах. Датчик сигнала постоянно регистрирует уровень хладагента в резервуаре. Контроллер получает этот сигнал и затем открывает и закрывает вентиль, так что уровень хладагента всегда поддерживается в заданных границах. |
Скачать |
| EKC 204A Контроллер для холодильных систем. Управление охлаждением (компрессор или соленоид). Управление вентилятором. Управление оттайкой. Управление кантовым подогревом. Управление аварийной сигнализацией. Управление освещением. Управление вентилями для оттайки газом. Управление охлаждением (2-й компрессор или 2-й соленоид) три датчика + два цифровых входа. |
Скачать |
| EKC 102 Контроллер EKC 102 используется для регулирования температуры холодильного оборудования, управления оттайкой, установки на панели. Принцип работы довольно прост: контроллер управляет температурой в охлажденном объеме получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед ним. Контроллер может управлять системой с естественной и электрической оттайкой. |
Скачать |
| EKC 101-201-301 ЕКС 101 используется для: регулирования температуры в режимах нагрева или охлаждения. ЕКС 201 и 301 применяются для: управления температурой, управления компрессором, управления вентилятором, управления режимом оттаивания, аварийной сигнализации. |
Скачать |
| AKCC 550 Контроллер применяется для управления торговым холодильным оборудованием и холодильными камерами всех типов. |
Скачать |
| AK-CC 750 Контроллер AKCC 550 применяется для управления торговым холодильным оборудованием и холодильными камерами всех типов. Среди основных преимуществ можно выделить оптимизацию энергопотребления всей холодильной установки, возможность управления разными типами холодильными установок с помощью одного контроллера, встроенную плату передачи данных и дисплей на лицевой части контроллера. |
Скачать |
| АКС 25H1, АКС 25H5 Контроллер производительности АКС 25H1, АКС 25H5. Холодильная установка, снабжённая средствами управления ADAP-KOOL*, в основном состоит из нескольких контроллеров, каждый из которых регулирует своё собственное холодильное оборудование/холодильную камеру.Эта система спроектирована таким образом, что доступ к любому и каждому контроллеру может осуществляться посредством системы передачи данных. Выбран один конкретный контроллер, и теперь можно делать настройки и считывать данные этого устройства. |
Скачать |
| АКС 114А, 115А, 116А Контроллеры для управления испарителями АКС 114А, 115А и 116А. Холодильная установка, снабжённая средствами управления ADAP-KOOL*, в основном состоит из нескольких контроллеров, каждый из которых регулирует своё собственное холодильное оборудование/холодильную камеру. Эта система спроектирована таким образом, что доступ к любому и каждому контроллеру может осуществляться посредством системы передачи данных. Выбран один конкретный контроллер, и теперь можно делать настройки и считывать данные этого устройства. Отдельные контроллеры могут управляться двумя способами: . При помощи панели управления АКА 21. Используйте данный документ, если управление осуществляется этим способом. При помощи ПК и ПО типа АКМ. Используйте другой документ под номером RC.1M.C |
Скачать |
| На основе контроллера LCX Комплект предназначен для управления небольшой централью. Комплект может: 1. Отображение температуры кипения и конденсации. 2. Управление давлением кипения до 3 компрессоров. 3. Управление давлением конденсации до 3 вентиляторов. 4. Управление вентиляторами конденсатора при помощи регулятора скорости вращения через аналоговый выход. В комплект входит: Контроллер MCX06C Набор клемм MCX06C ACCCNX Датчик давления нагнетания NSK-BE030I-U009 Датчик давления кипения NSK-BE010I-U009 Разъемы с проводом для датчика давления NSK-PP13 |
Скачать |
| На основе контроллера MCX Комплект предназначен для управления небольшой централью. Комплект может: 1. Отображение температуры кипения и конденсации. 2. Управление давлением кипения до 4 компрессоров. 3. Управление компрессором при помощи частотного преобразователя через аналоговый выход. 4. Управление давлением конденсации до 4 вентиляторов конденсатора (для управления более двумя вентиляторами конденсатора необходимо изменить функцию цифровых выходов). 5. Управление вентиляторами конденсатора при помощи регулятора скорости вращения через аналоговый выход. В комплект входит: Контроллер MCX06C Набор клемм MCX06C ACCCNX Датчик давления нагнетания NSK-BE030I-U009 Датчик давления кипения NSK-BE010I-U009 Разъемы с проводом для датчика давления NSK-PP13 |
Скачать |
| AK-PC 530 Контроллер используется для регулирования производительности компрессоров и конденсаторов в небольших холодильных системах. К контроллеру может быть подключено необходимое число компрессоров и вентиляторов конденсатора. В контроллере восемь управляющих выходов и существует возможность подключения дополнительных выходов через внешний релейный модуль. |
Скачать |
| EKC 102D Блок разработан для управления температурой в холодильных камерах открытием/закрытием соленоидного клапана или остановом/пуском компрессора. Применяются для: управления температурой, управления компрессором, управления вентилятором, управления режимом оттаивания, аварийной сигнализации. |
Скачать |
| EKC 202 Контроллер управляет температурой в охлаждаемом объеме, получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед испарителем. Новое включение после оттайки может быть выполнено по времени или температуре. Температура испарителя может быть измерена напрямую датчиком оттайки. |
Скачать |
| EKC 102B1 (зима-лето) Danfoss EKC102B1 для “INTER-1200” исполнения зима-лето. Холодильный шкаф с данным контроллером будет адаптироваться к температуре окружающей среды. Если температура окружающей среды теплее, чем cut-in, будет включен компрессор, для того, чтобы поддерживать установленную температуру. Когда окружающая температура падает ниже cut-out, будет включен ТЭН для нагрева. Во время работы ТЭНа на дисплее будет отображаться сигнал оттайки (этот сигнал также отображается во время самой оттайки). Во время охлаждения на дисплее будет отображаться соответствующий сигнал. |
Скачать |
| ERC 10х Холодильный контроллеры ERC 10A, ERC 10C, ERC 10D используются на морозильных Ларь-бонетах Eagle, производства ИТОН г.Орел. Имеют 4 конфигурируемых выхода (реле), три датчика, счетчик срабатываний реле начиная с момента изготовления и т.д. |
Скачать |
| AK-PC 551 Контроллер AK-PC 551 используется для регулирования холодопроизводительности компрессоров и конденсаторов в холодильных системах. Может регулироваться работа максимум 8 компрессоров и одного конденсатора. Например: Одна группа всасывания + одна группа конденсатора Две группы всасывания + один совместно используемый конденсатор (макс. 4 + 4 ступеней) Одна группа компрессоров, макс. 8 ступеней Одна группа конденсатора, макс. 8 ступеней |
Скачать |
| AK-PC 351 Контроллер AK-PC 351 используется для регулирования холодопроизводительности компрессоров и конденсаторов в небольших холодильных системах. Может регулироваться работа максимум 4 компрессоров и одного конденсатора. Например: Одна группа всасывания + одна группа конденсатора, макс. 6 ступеней (6 реле) Одна группа компрессоров, макс. 4 ступени (тогда на конденсатор остаётся 2 реле) Одна группа конденсатора, макс. 4 ступеней (тогда на компрессора остаётся 2 реле) |
Скачать |
Компрессорные аппараты хоть и получили колоссальную популярность на техническом рыночном пространстве, но все равно для среднестатистического покупателя они остаются чем-то неизведанным. Для этого и нужно скачать инструкцию по эксплуатации, которая бы соответствовала модельной вариации оборудования. Если выполнять алгоритм согласно инструкции, то достичь желаемого результата будет гораздо проще. Весь материал предоставляется бесплатно, на русскому языке.
Инструкция к , особенно если речь идет о промышленном виде, очень облегчает взаимодействие с системой. Мануал на сегодняшний день очень популярен для большинство покупателей, потому как вызов специалиста все же услуга не из дешевых.
