Как достать пин из разъема магнитолы

Как распиновать фишку(разъем) магнитолы на 20pin

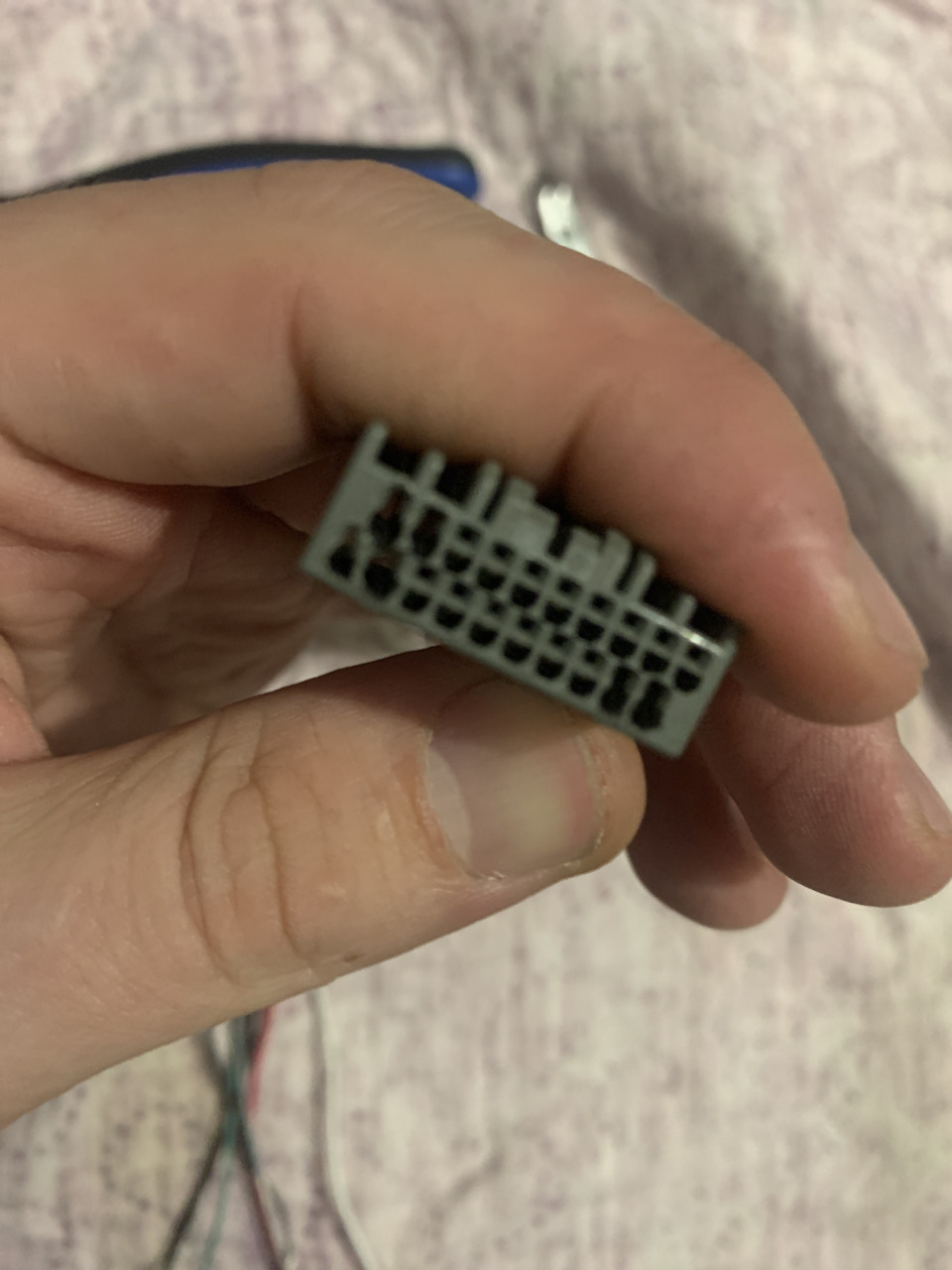

Кому-то могут быть полезны мои преуспевания в борьбе с этой фишкой)) заморочился с целью подкинут блютуз с микрофоном с алика т.к андроидовсскую бошку н хочу ставить из-за того, что вид в салоне теряется, а бт капец как хочется. Короче война моя длилась с неделю — за это время я успокоил две фишки(родную и ту, что была в комплекте с адаптером), потом с горем пополам нашел фишку на разборе и решил, что ушатывать ее не буду, а буду максимально аккуратно стараться. На разъеме есть стопорок — он вынимается на миллиметр максимум — это его предел, не верьте тому челу с гугла(хорошенько погуглив вы поймете о ком я, если до сих пор не поняли), который вытащил этот стопор полностью — в аккорде по крайней мере это не работает на этой фишке. Вынимаем стопорок до предела — отгрызаем перемычку пластмассовую — которая делит пин на две части и перед нами передняя часть пина, дальше наша задача чем-то тупым давить на этот носик выдавливая его в сторону задней части (я давил ушком большой иголки, зажимая ее пассатижами)- только так мне удалось распинать эту адовую штуку. Оставьте пож-та плюс в комменты, если кому-то помогло

Фото в бортжурнале Honda Accord (8G)

Цена вопроса: 0 ₽ Пробег: 0 км

12 ноября 2022 Метки: автозвук

Как достать провода из разъёма автомагнитолы?

В этом ролике вы узнаете как достать провода из разъёма автомагнитолы.
Удобней извлекать провода с пинами с помощью хитрого набора съёмников.
Извлекать пины из ISO разъёмов удобно кривой швейной иглой.
Мне принесли автомагнитолу без ISO разъёма.
Подошёл разъём power connector на 24 pinа от блока питания компьютера и обрезал его по краям и оставил замок.
Main Power Connector 20+4 pin.
Но нужно поменять цвета проводов на пинах питания.
Что я и сделал с помощью кривой иглы.
После извлечения пинов не забудьте поправить усики, которые не дают им выпадать из разъёмов.

опубликовал

Смотрите также

НОВИНКА 2020! ТОПОВОЕ 7” 2DIN ГУ с HDMI

6 Ошибок и правильный способ подключения 1 DIN автомагнитолы

ЛУЧШАЯ! ТОПОВАЯ МАГНИТОЛА 2 DIN за 2019

Как записать голос под фонограмму в Audacity

2DIN АВТОМАГНИТОЛА УПРАВЛЯЙТЕ ЖЕСТАМИ

А что там на главной? )))

Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Комментарии (0)

Штекер питания + ISO для магнитол OEM в Екатеринбурге

Штекер питания + ISO для магнитол OEM

Кабель питания для магнитол OEM.
Наличие евро-разъема на концах адаптера, позволяет подключить магнитолу разъем в разъем без обращения к автоэлектрику.

Адаптер подходит на следующие серии:

OEM: AUDIOVOX — AEG — CLATRONIC — FORYOU — MYSTERY — PROLOGY — ELENBERG (select models)

ВНИМАНИЕ!
Если у вашей магнитолы другое расположение проводов, вы можете достать пины из разъема с помощью иголки. Как это сделать наглядно показано в видеоролике ниже

ISO-разъемы: как подключить любую магнитолу

Современный автомобиль сложно представить без автомагнитолы. Музыка, радио и даже фильмы — далеко не весь перечень возможностей, на которые она способна. Достаточно правильно подобрать устройство, и вы легко скрасите время в пробке. Но как подключить магнитолу, если вы решили заменить старую? А если ее вовсе не было? Ответы — в материале.

Как подключить магнитолу

Подключение магнитолы в теории выглядит довольно просто. Достаточно выбрать устройство с нужными характеристиками и габаритами. Затем подсоединить его к бортовой системе автомобиля. Но на практике могут возникнуть проблемы.

Подключение головного устройства требует соединения множества проводов. Каждый отвечает за отдельную функцию. Силовые провода — за питание, звуковые — за динамики, антенные — за антенну и т.д. Чтобы не запутаться, необходимо изучить схему электропроводки конкретного автомобиля. Схемы различаются от модели к модели. Вдобавок провода необходимо обрезать, паять и изолировать, а с этим справится далеко не каждый автолюбитель. Во всяком случае, эта картина была типичной до 1995 года, когда международная организация по стандартизации представила многофункциональный разъем ISO 10487.

Что такое ISO-разъем

ISO-разъем — универсальное решение для подключения автомагнитол, которое состоит из двух разъемов-фишек. Такой подход позволил унифицировать множество разнообразных типов подключения головного устройства. Ведь гораздо проще подключить две фишки к автомагнитоле, чем возиться с кучей проводов.

Разобраться в коннекторах очень легко. Одна из фишек отвечает за подключение динамиков, а вторая — за подключение дополнительных функций. Это может быть питание подсветки, навигация и прочие полезные варианты.

Впрочем, ISO-коннектор так и не стал стандартом для всех производителей, а его функционал обрел немного другие очертания. ISO-разъем стал промежуточным звеном между автомагнитолой и проводкой автомобиля.

Подключение магнитолы через ISO-разъем

Самый легкий и доступный вариант — это наличие универсального разъема у каждого из подключаемых устройств. Проводка автомобиля заканчивается ISO-фишкой, а у головного устройства имеется ISO-разъем.

Пользователю достаточно подсоединить коннектор и все: магнитола готова к работе. Так могут подключаться не только простые автомагнитолы, но и более продвинутые модели. Например, модели, имеющие на борту AUX и USB-порты, слот для карты памяти или Bluetooth.

Подключение через фирменный разъем

Встречаются и более сложные варианты. Например, когда автомагнитола имеет стандартный ISO-разъем, а у проводки автомобиля установлена фирменная фишка-коннектор. В такой ситуации потребуется специальный ISO-переходник конкретно под вашу модель автомобиля.

Подходящий переходник можно найти в каталоге. Достаточно лишь задать соответствующий фильтр в строке совместимых моделей. У искомого адаптера на одном конце расположен мама-коннектор для фирменного разъема автомобиля, а на другом конце — папа-коннектор ISO-разъема. Остается лишь подсоединить адаптер к соответствующим разъемам.

Особые разъемы

Еще один возможный сценарий — наличие специфических разъемов и у проводки автомобиля, и у головного устройства .

Рассмотрим два распространенных случая. Вместе с магнитолой в комплекте идет переходник фирменная фишка->ISO-разъем с мама-коннектором. Для подключения к проводке автомобиля потребуется еще один переходник. С мама-разъемом на одном конце и ISO-разъемом типа папа. Такое подключение более громоздкое. Из плюсов — легкий демонтаж конструкции. Например, если вы в будущем решите сменить магнитолу на другую (или вернуть на место заводскую).

Второй случай более сложен. Фишка имеет на конце просто провода. Каждый из них придется вручную подсоединять к соответствующему проводу автомобиля. А это влечет множество сопутствующих работ: пайку, обрезку, изоляцию и т.д. Альтернативой может стать переходник, сделанный вручную. Для этого потребуется папа-фишка магнитолы и мама-коннектор на фишку автомобиля. Необходимый мама-коннектор можно получить из любого адаптера, который есть под рукой. Достаточно отрезать и срастить его с проводами фишки магнитолы.

Что, если нет фишек?

Бывают ситуации еще сложнее. Например, когда покупаются подержанный автомобиль и магнитола. Предыдущие хозяева потеряли родную фишку от магнитолы, а коннектор у проводки автомобиля попросту отрезан.

Ситуация неприятная, но выход все-таки есть. Фишку под головное устройство можно купить. Но здесь стоит быть внимательным. Даже у одного бренда головного устройства может быть несколько вариаций коннектора. Необходимо сверить по фотографиям расположение пинов у коннектора и разъема магнитолы.

Распиновка ISO-разъема

Путаница в проводах может привести к неправильному подключению и некорректной работе магнитолы. Благо каждый провод имеет свою цветовую гамму, по которой можно определить его назначение. Но и тут стоит быть внимательным. Цвета и назначение проводов могут отличаться у разных моделей. Поэтому стоит досконально изучить схему электропроводки. Если ее нет под рукой, воспользуйтесь тематическими форумам.

В типичном коннекторе динамиков имеется четыре пары проводов разного цвета. Минус на каждом проводе обознается черной полоской. Белая пара проводов отвечает за левый передний динамик, серая пара — за правый. Подключение заднего левого осуществляется при помощи зеленой пары, а правого — фиолетовой парой.

Коннектор питания, как правило, состоит из трех основных проводов. Желтый плюсовой провод отвечает за питание от аккумулятора автомобиля. Черный является силовым проводом массы. Его необходимо прикрутить к любому болту, который имеет контакт с кузовом автомобиля. Красный провод отвечает за включение магнитолы. Для корректной работы нужно подключить его к плюсу любого другого устройства, которое включается при зажигании. Обычно это розетка прикуривателя.

Коннекторы у разных производителей могут различаться. В связи с этим могут встретиться дополнительные провода (например, синий). Он дублирует включение и отключение магнитолы на присоединенные устройства. Это может быть усилитель сабвуфера или выдвижная антенна. Если дополнительных устройств у вас нет, то можно и вовсе не подсоединять данный провод.

Оранжевый провод отвечает за подсветку магнитолы. Его необходимо подсоединить к проводу, который идет на фары. При включении фар подсветка головного устройства будет автоматически приглушаться. При наличии камеры сзади розовый провод подключается к фонарю заднего хода. Коричневый провод наименее востребован. Он отвечает за запрет просмотра фильмов на магнитоле во время движения. В общем, вариантов масса. Если вы не уверены в итоговом результате, стоит обратиться к опытному автоэлектрику.

Как поменять пины ISO-разъема местами

Иногда возникают ситуации, когда требуется извлечь пины внутри коннектора. Например, если необходимо поменять их местами или вовсе убрать. Для этого нужны подручный инструмент и немного сноровки. Подойдет плоская стальная отмычка. Ее можно изготовить собственноручно: достаточно немного сплющить и обточить простой гвоздь.

Извлечь пин из коннектора довольно просто. Вставив отмычку сверху клеммы, проталкиваем ее вперед, при этом с небольшим усилием вытаскиваем провод. Суть в том, чтобы открепить фиксирующий флажок внутри коннектора, который держит провод.

Иногда можно встретить у провода два фиксирующих флажка. В этом случае необходимо повторить озвученные ранее шаги, но вставив отмычку не сверху, а снизу.

Прежде чем вставлять клемму в другое отверстие, надо восстановить ее фиксирующий механизм. В этот раз мы отгибаем флажки, а не прижимаем. Правильную фиксацию в разъеме можно определить по соответствующему щелчку.

Выводы

Подключение автомагнитолы может вызвать ряд трудностей у неопытного человека. Их можно решить при помощи ISO-разъемов и переходников на его базе. Достаточно выяснить, какой именно переходник вам нужен (и нужен ли вообще). Для этого необходимо разобрать панель автомобиля и сверить коннекторы встроенной проводки с разъемами магнитолы. Если вы сомневаетесь в собственных силах или попросту не хотите тратить на это время, стоит обратиться к опытному автоэлектрику.
