Куда указывает стрелка на поршне бензопилы
Сердцем любой бензопилы является двигатель внутреннего сгорания, приводящий в движение рабочий элемент – пилящую цепь. В процессе эксплуатации садового инструмента возникает необходимость разборки двигателя. Это может быть плановое техническое обслуживание, чистка от нагара и копоти, устранение неисправностей или замена узлов. Если для этого вы отнесёте бензопилу в сервисный центр, то вопросов у вас не возникнет. Однако при самостоятельном обслуживании бензинового двигателя садового инструмента часто возникает вопрос: как правильно установить обратно поршни и куда указывает стрелка на них.
Что такое поршень в двигателе внутреннего сгорания
Поршень – это элемент поршневого двигателя внутреннего сгорания, предназначенный для преобразования энергии изменения давления сжатого газа в цилиндре в энергию поступательного движения. Далее происходит преобразование в энергию вращательного движения с помощью коленчатого вала и шатунов.
При разборке мотора бензопилы в обязательном порядке запоминайте или ставьте метки, как вы извлекали поршни из цилиндров. На поверхности головок поршневых колец обычно указана важная информация, которую можно увидеть, удалив нагар копоти.
Куда указывает стрелка на поршне
Из-за того что поршни имеют правильную цилиндрическую форму, после извлечения многие неопытные мастера путаются, как их правильно вернуть на место.
- Запомните главное правило: стрелка на поршне бензопилы смотрит по направлению выхлопа в сторону выхлопного отверстия цилиндра.
Поршни в цилиндрах в современных двигателях внутреннего сгорания имеют очень строгую позицию, поэтому стрелочка всегда указывает направление, куда двигаются выхлопные газы. Если у вас всё равно возникают вопросы, у садового инструмента есть инструкция по эксплуатации. Даже если она на английском языке, то перевести её не составит труда.
К чему может привести неверная установка поршня
Неверная установка поршневого кольца в двигателе бензопилы приведёт к тому, что он будет работать натужно и с перебоями, может глохнуть. В конце концов, в лучшем случае, поршень или цилиндр будет повреждён. В худшем случае, сам двигатель выйдет из строя и потребует дорогостоящего ремонта.
Если у вашей бензопилы возникла необходимость в ремонте или обслуживании, несите сразу в специализированный сервисный центр. Лучше заплатить специалисту, чем покупать новый садовый инструмент.
Как правильно поставить поршень на триммер стрелкой куда
решил мотор подшаманить… полностью его раскидал и при очистке поршня обнаружилась стрелочка указывающая в светлое будущее… но… варианта 2… либо в сторону впуска, либо выпуска (второе логичней)… мотор SV26 (он же НН26, XYZ26… Манька облигация прям…)
впуск с заду через лепесдок… но если стрелка кажет на “впуск”, то это заглушенное окно в голове (от старой версии мотора видать досталось) карб скорее всего туда и перекочует, ибо обломанны уши крепления и крепить мотор можно только за отверстия крепления лепесткового клапана… куда стрелку направлять при сборке? (он и приработался уже к этому положению, а я … не отметил как он стоял(((
даже если не выгорит с этим сломанным картером, то едет уже новый… тогда карб встанет штатно…
Посмотрите где находятся стопорные штифты в канавках колец, сделайте напротив них метки на днище поршня,
потом, вставив в цилиндр в двух положениях, смотрите в каком положении они ни на какие окна не попадают.
А вообще, из мото-практики, обычно стрелка к выхлопу. Но, лучше проверить.
ЗЫ Блин… Забыл, тут-же головка не снимается, и увидеть как в мотоцикле метки на днище не получится… Если
только с хорошим светом через свечное отверстие попробовать… Ну, или так прикинуть, где должны быть замки
колец по перемычкам между окнами цилиндра. На впускное окно можно внимания не обращать, кольца до него
не доходят. Только выхлопное окно и перепускные.
Minimehanik
На сайте используется файлы cookies, продолжая использовать этот ресурс, вы соглашаетесь с условиями политики конфиденциальности google. Блог создан для людей, которые любят, ценят и обслуживают свою мини-технику сами.
Страницы
- Главная страница
- #ПроЭлектроДрайв
- Садовая техника
- Сделай сам
- #ПроАвтоМототехнику
- Автомобиль DKW F7
четверг, 24 августа 2017 г.
Китайская бензокоса, замена поршневой.

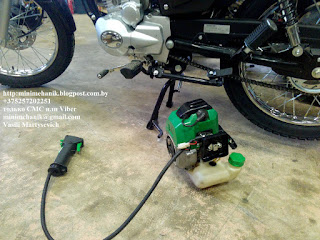

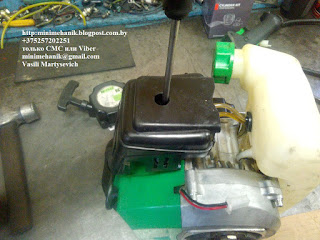

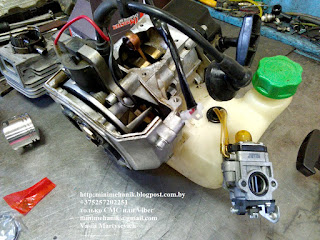

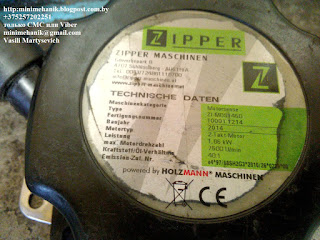

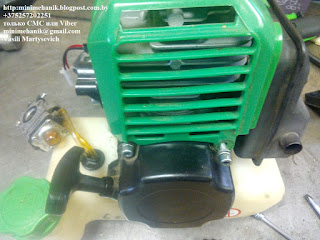

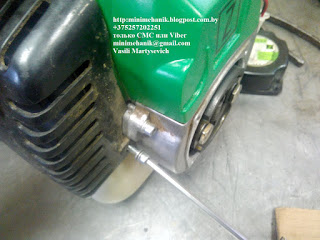

В ремонт поступил бензотриммер Zipper.
Данный бензотриммер абсолютный аналог многих, в основном китайского производства, триммеров, таких как: ECO, Shtenli, Defort, Eland, Skiper, Groser, Gunter, KW, Беларус, Урал, Патриот и др. Поэтому, все ниже сказанное, в равной степени, относится и к косам данных брендов.
Владелец бензокосы указал в заявке, что двигатель плохо запускается и значительно потерял мощность.

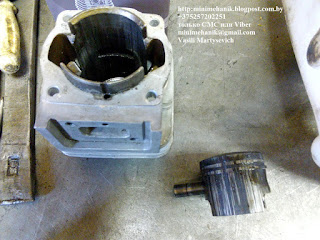

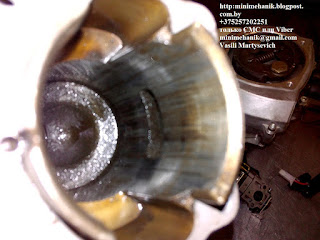

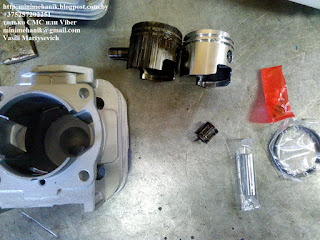

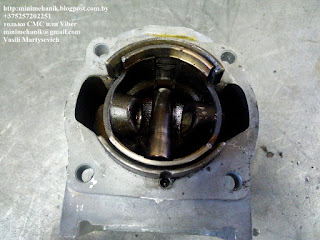

Удивительно как вообще двигатель запускался и работал. Поршень и цилиндр предельно изношены, компрессия меньше 4 атмосфер. Чаще всего такого рода неисправность наступает из-за отсутствия масла в топливе. Еще такие задиры на поршне и цилиндре могут образоваться из-за некачественного масла, из-за неправильной пропорции топливной смеси, из-за неправильно отрегулированного карбюратора и, как следствие, высоких оборотов, из-за очень низкого октанового числа бензина, из-за лишнего воздуха, который поступает в цилиндр через трещины на впускном патрубке, сальниках коленвала, прохудившихся прокладок, из-за перегрева. В итоге: цилиндр, поршень, поршневые кольца и поршневой палец подлежат замене.
Меня часто спрашивают: насколько сложно обслужить или отремонтировать бензотриммер. Вообще — не сложно, но есть много нюансов, не зная которых можно нанести инструменту большой вред. Что действительно сделать сложно — так это без должного опыта и оборудования диагностировать неисправность, так как многие неисправности имеют схожие симптомы. Скажем, плохой запуск и потеря мощности могут быть признаками: недостаточной компрессии, неисправности карбюратора или неправильной его регулировки, не герметичности уплотнений коленвала или впускного тракта, забитого выхлопа, неисправной свечи зажигания, неисправного модуля зажигания. Из-за плохой или некачественной топливной смеси бензоинструмент с двухтактным двигателем так же будет плохо запускаться и потеряет мощность. Порой, люди меняют одну деталь за другой, но так и не находят причину неисправности, это приводит к значительным финансовым затратам и потере времени. Поэтому самостоятельно диагностировать и ремонтировать инструмент имеет смысл в исключительном случае, если нет возможности обратиться к специалистам. Треть инструмента попадает в мастерскую именно после самостоятельного ремонта. Правильным решением, если проблема не очевидна, будет обратиться в мастерскую для диагностики и лишь после этого принять решение ремонтировать самому или доверить дело специалисту.

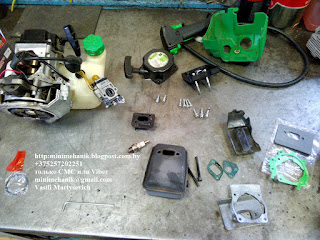

Мы же приступаем к ремонту двигателя нашего бензотриммера. Очищаем двигатель и детали от пыли и начинаем сборку.

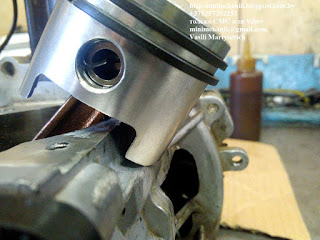

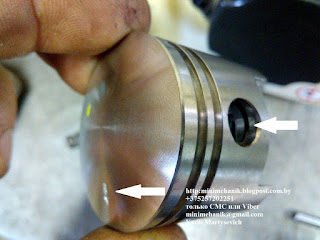

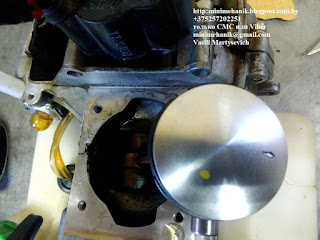

На поршне есть стрелка, поршень в цилиндре нужно расположить таким образом, чтобы стрелка была направленна к выхлопу. Устанавливаем одно стопорное кольцо.
Далее одеваем компрессионные кольца на поршень, делать это нужно очень аккуратно, кольца хрупкие и легко ломаются.

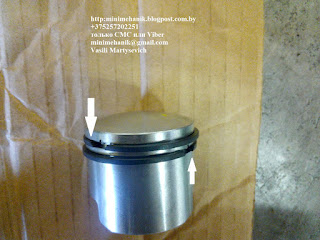

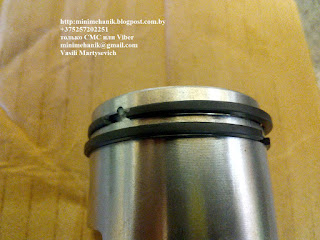

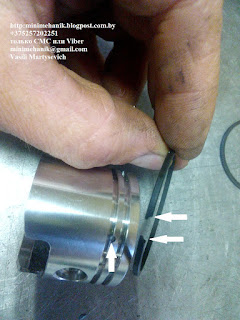

Кольца имеют проточки, в поршне есть направляющие. Правильно располагаем кольца на поршне, чтобы проточки совпали с направляющими.

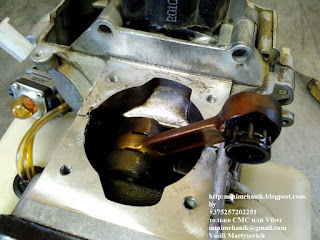

Устанавливаем в шатун подшипник и смазываем его.

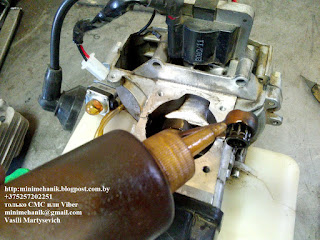

Смазываем поршень и поршневой палец, устанавливаем поршневой палец и стопорное кольцо.

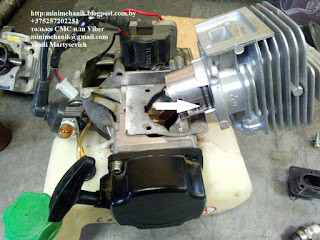

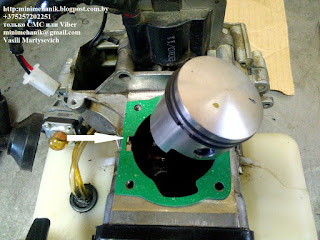

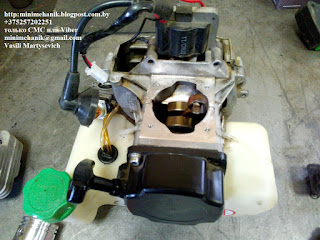

Устанавливаем прокладку между картером и цилиндром. Это соединение нужно уплотнять герметиком, многие люди обильно наносят герметик на прокладку, на детали двигателя и не произвольно перекрывают канал отмеченный белой стрелкой на фотографии вверху. Так же часто люди сами изготавливают прокладку без учета этого канала.

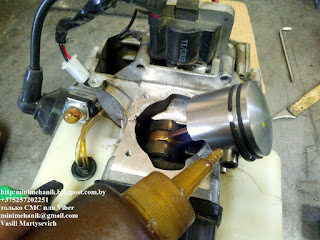

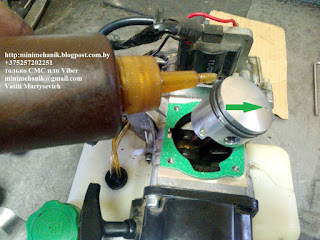

Очередной раз убеждаемся в том, что поршень будет расположен в цилиндре стрелкой к выхлопу, смазываем поршень, кольца и цилиндр маслом и устанавливаем цилиндр.

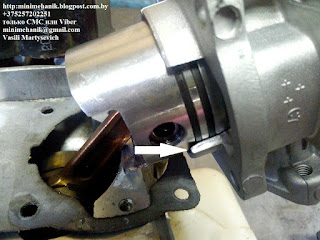

На входе в цилиндр есть проточка. Они сделана для того, чтобы поршневые кольца легко и без дополнительного инструмента вошли в цилиндр. Нужно лишь убедиться, что поршневые кольца правильно расположились на направляющих в поршне. Не прилагайте чрезмерное усилие на этом этапе, кольца хрупкие их легко сломать.

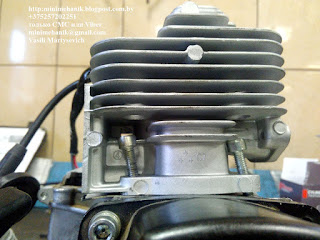

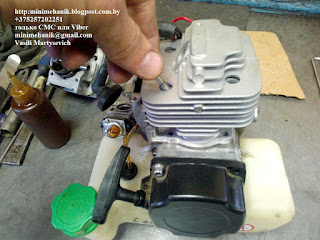

Соединяем цилиндр с картером и зажимаем 4 болта.

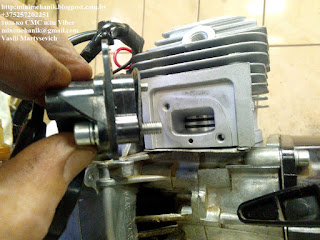

Устанавливаем фланец карбюратора.

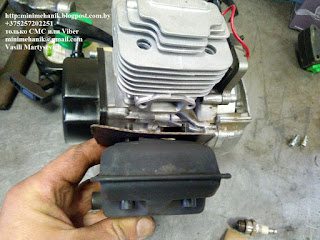

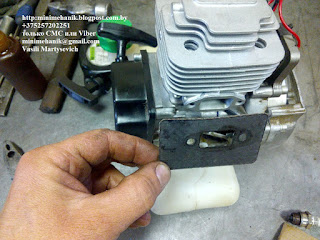

Далее прокладка глушителя и сам глушитель. Глушитель крепится двумя основными и одним небольшим болтиком под глушителем.
Устанавливаем верхнюю часть корпуса, здесь важно правильно расположить провода, чтобы они не пострадали от температуры и вибрации. В корпусе есть штатные места для прокладки и крепления проводов.
Ставим защиту глушителя и крепим ее двумя болтами с каждой стороны.

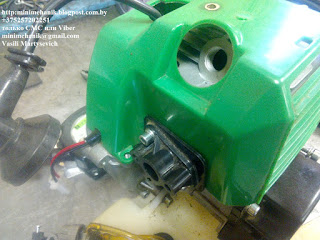

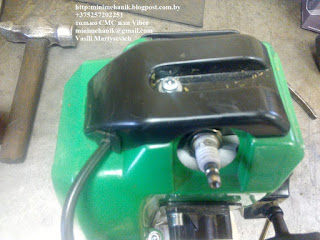

Устанавливаем верхнюю часть корпуса, крепим высоковольтный провод.

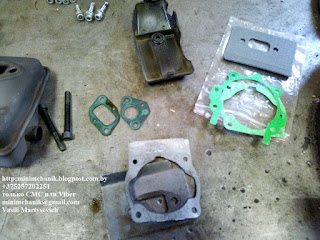

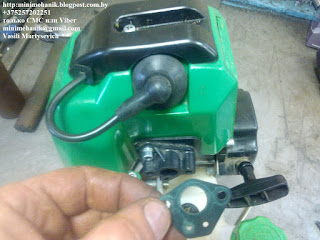

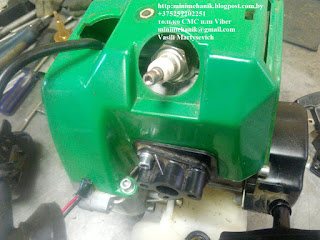

Устанавливаем детали топливной системы. Прокладки должны быть без повреждений. Если прокладки изготавливаете сами, то важно изготовить точную копию, незначительное смещение отверстий может существенно повлиять на работоспособность двигателя.

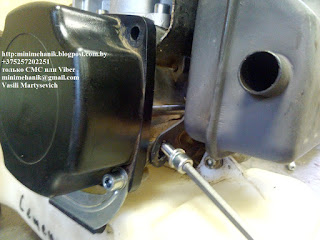

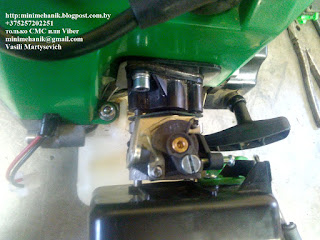

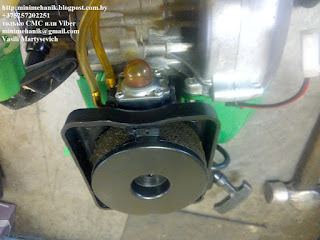

Устанавливаем карбюратор, корпус и элемент воздушного фильтра.

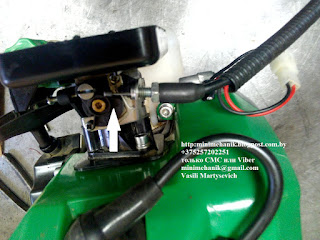

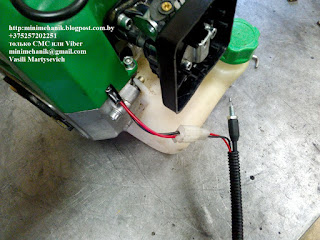

Подсоединяем трос газа и провод зажигания.

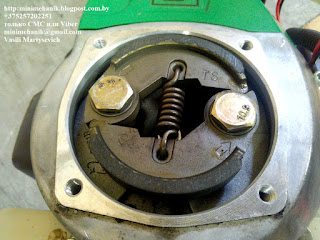

Не запускайте двигатель без чашки сцепления — это небезопасно.

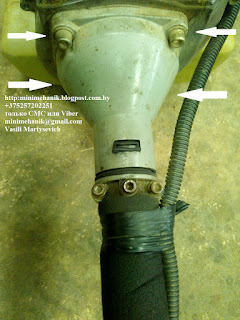

Соединяем двигатель со штангой бензотриммера, запускаем двигатель. Мотокоса исправна и прекрасно работает.
Настройка зажигания на триммере
На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.
Как функционирует система зажигания на триммере
Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.
На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.
При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.
Зачем нужна регулировка зажигания
В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком. Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС. Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз. Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива. Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты. Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.
В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.
Как проверить исправность магнето
- На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
- Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
- Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).
При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).
Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.
- Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
- В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
- Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
- С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
- Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.
В норме, искра должна быть сильной, белого цвета или иметь голубоватый оттенок. Если искра слабая, и цвет ее оранжевый либо желтый – это говорит о неисправном магнето.
Также следует учитывать тот факт, что иногда магнето в холодном состоянии может давать хорошую искру. Но после нагрева из-за внутренних неисправностей перестает производить ток. Как только катушка остывает, триммер снова запускается и работает некоторое время, пока магнето снова не нагреется. Такую катушку необходимо заменить.
Иногда аналогичную проблему с нагревом может вызывать свеча зажигания, даже если катушка исправна, поэтому нужно проверять обе детали.
Алгоритм регулировки зажигания
Зажигание на триммере регулируется довольно просто.
- Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.
- С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.
- Поверните маховик таким образом, чтобы магниты оказались наверху.
- Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.
- Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
- Извлеките визитку. После этого зажигание на триммере будет отрегулировано.
