13.25 Снятие и установка правой боковой обшивки багажного отделения
13.25. Снятие и установка правой боковой обшивки багажного отделения
| ОБЩИЕ СВЕДЕНИЯ |
Правая боковая обшивка багажного отделения
| 1 – правая боковая обшивка багажного отделения; 2 – пистон; |
3 – петля для крепления багажа; 4 – винты |
| 1. Снимите спинку правого сидения. |
| 2. Снимите заднюю облицовку порога (см. рис. Элементы крепления обивки задней стойки). |
| 3. Извлеките три пистона (2), крепящие боковую обшивку. |
| 4. Вывинтите винты (4), крепящие петлю (3) для крепления багажа. |
| 5. Установка производится в последовательности, обратной снятию. |
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Боковая обивка багажника — снятие и установка
Кузов. Интерьер (внутренние элементы). Фольксваген Гольф 5
3. Приподнимите покрытие пола багажника и снимите его.
4. Снимите облицовку задней поперечины.
5. Снимите полку багажника.

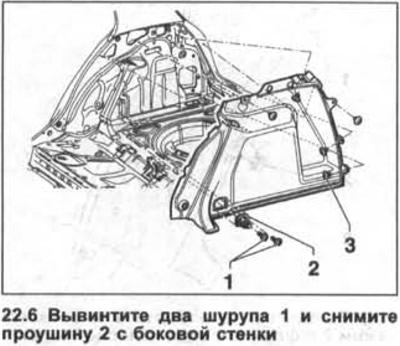

6. Вывинтите два шурупа 1 и снимите проушину 2 с боковой стенки (см. иллюстрацию).
7. Извлеките заглушку 3, поддев её пластмассовым клином (см. иллюстрацию 22.6).
8. Извлеките боковую обшивку из багажника.
Установка обшивки выполняется в последовательности, обратной снятию.
9. Ввинтите шурупы 1 и затяните их с приложением усилия 8 Нм (см. иллюстрацию 22.6).
Автомобили Jetta
10. Снимите покрытие пола багажника.
11. Снимите заднее сиденье.
12. Снимите боковые подлокотники заднего сиденья.
13. Снимите облицовку задней поперечины.
14. Вывинтите два шурупа и снимите проушину с боковой стенки.
15. Извлеките несколько заглушек на передней, задней и верхней сторонах боковой обшивки багажника, поддев их пластмассовым клином.
16. Снимите обивку с боковой стенки. При этом, в зависимости от комплектации, отсоедините имеющиеся штекеры и извлеките обивку из багажника.
Установка обшивки выполняется в последовательности, обратной снятию.
17. Ввинтите шурупы 1 и затяните их с приложением усилия 8 Нм.
Отделка багажника VW Golf 4
Здравствуйте, подскажите как снять пластиковую внутреннюю отделку багажника у гольфа 4 хетчбека? два самореза внутри нее открутил, а дальше как ее снимать?) и еще один глупый вопрос, у задней боковой двери отказал центральный замок и она не закрывалась, я ее вручную закрыл и теперь не могу открыть, т.к. кнопочки опускаются заподлицо с дверной картой, подскажите как ее открыть?)
VoWa
Оракул
Сообщения 3 279 Реакции 1 065 Город РБ Авто Bora 2.0 APK `2001
Обшивку двери багажника?
Neosis
Мастер советчик
Сообщения 371 Реакции 19 Город Санкт-Петербург Авто Golf 5 2.0 TDI BKD 2008
VoWa
Оракул
Сообщения 3 279 Реакции 1 065 Город РБ Авто Bora 2.0 APK `2001
Снятие и установка нижней обивки двери багажного отсека
(Golf (Гольф))
Снятие
– Выкрутить два винта -1- из углублений ручки.
– Вставить монтажный клин -T10039/1- между обивкой -2- и крышкой двери -3-.
– Высвободить обивку из креплений на задней двери. Начинать следует с нижнего края задней двери.
– Отсоединить боковые язычки -4- от верхней обивки -5-.
Установка
– Установка осуществляется логичным образом в обратной последовательности.
Инструкция. Перед монтажом необходимо проверить на повреждения крепежные зажимы и при необходимости заменить их.
Верхняя обивка двери багажного отсека — детали и узлы
(Golf (Гольф)) Верхняя обивка двери багажного отсека — детали и узлы
(Golf (Гольф))
Снятие
– Снять нижнюю обивку двери багажного отсека.
– Вытащить справа и слева насечный штифт -1- из держателя задней плоки -2-.
– Вытащить обивку по бокам монтажным клином -T10039/1-, из приемных отверстий в двери багажника -стрелка A-.
– Вытащить обивку по верхнему краю двери монтажным клином -T10039- из приемных отверстий в двери багажного отсека -стрелка В-.
Инструкция. Перед монтажом необходимо проверить на повреждения крепежные зажимы и при необходимости заменить их.
Установка
– Установка осуществляется логичным образом в обратной последовательности.
