Как сделать раскрыв трубы для сабвуфера

Раскрыв трубы для сабвуфера своими руками + ПРАВИЛЬНЫЙ чертеж болванки

Всем привет! Давно планировал попробовать сделать раскрыв трубы самостоятельно и вот решился и выделил для этого время.

Ниже опишу как я сделал приспособление для раскрыва.
Для этого мне понадобилось:
1. Шпилька М12
2. Гайка удлиненная М12
3. Два подшипника с внутренним диаметром 12 мм
4. Упорный подшипник с внутренним диаметром 12 мм
5. Две гайки М12
6. Три широкие шайбы с внутренним диаметром 12 мм (возможно шпильку стоило взять потолще и соответственно все остальное под шпильку, но этого в мне для 160 трубы полностью хватило)
7. Правильная болванка

Стойки сделал из обрезков фанеры высотой чуть больше 30 см.

Примерно на половину глубины фанеры сделал паз для подшипников и отверстие под шпильку.

Вставил подшипник в паз

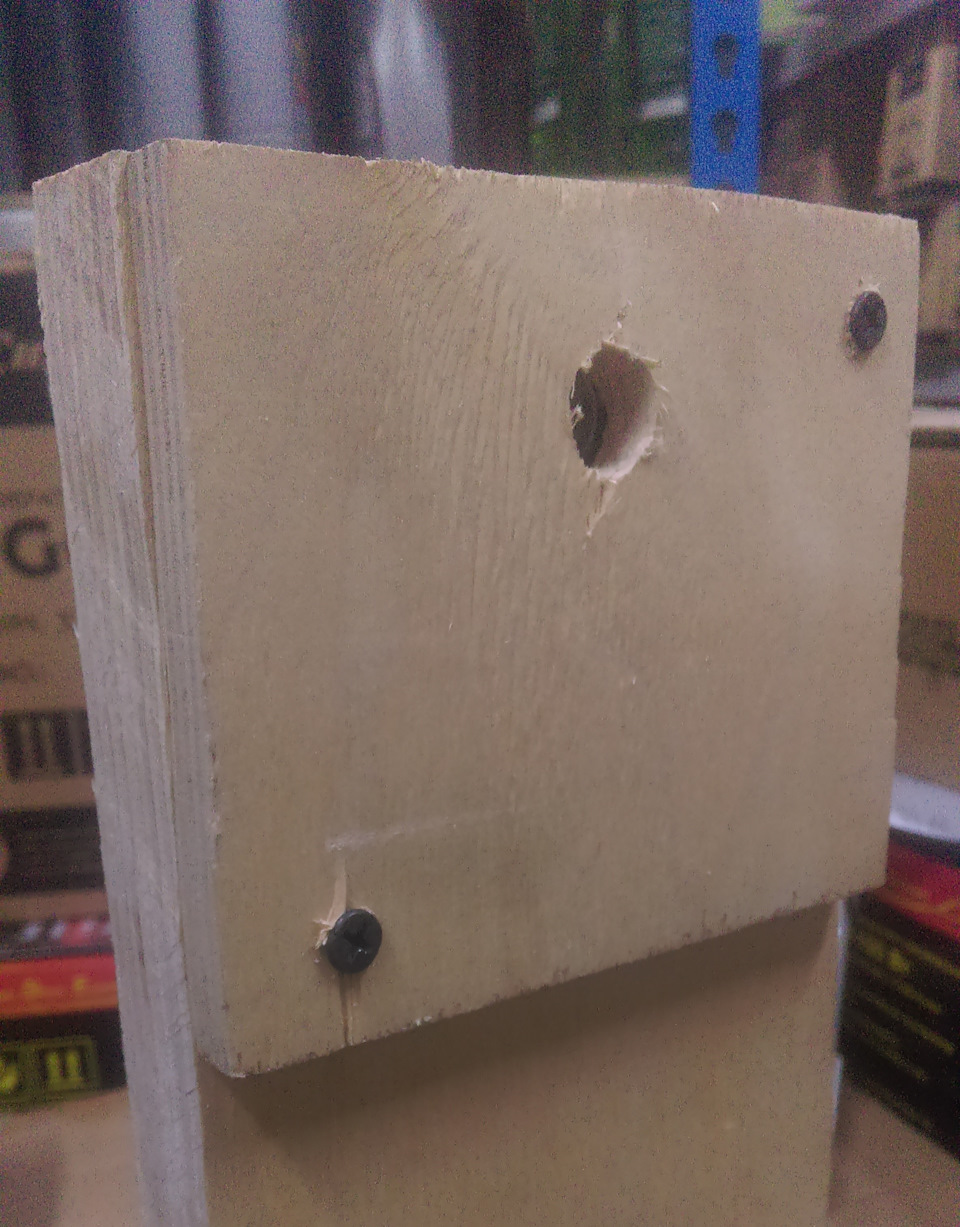

Затем закрыл сверху фанеркой

Дальше продеваем в стойки шпильку, болванку, трубу и зажимаем кругом из фанеры и удлиненной гайкой с упорным подшипником. Болванку нужно с двух сторон затянуть гайками с шайбами.

Дальше греем и натягиваем трубу на болванку. Я грел в первый раз около минуты на максимальной мощности. Трубу при этом нужно постоянно крутить не останавливаясь, чтобы она равномерно прогрелась по кругу. Ну и прогрев немного затягиваем гайку. Моя труба натягивалась очень легко без ощутимых усилий. Раскрыть получилось где-то в пять подходов. Внутреннюю часть трубы можно немножко скруглить, чтобы она меньше цеплялась за болванку.

Многие советуют смазывать чем-то болванку, но я ничем не смазывал. Все и так очень легко натянулось.

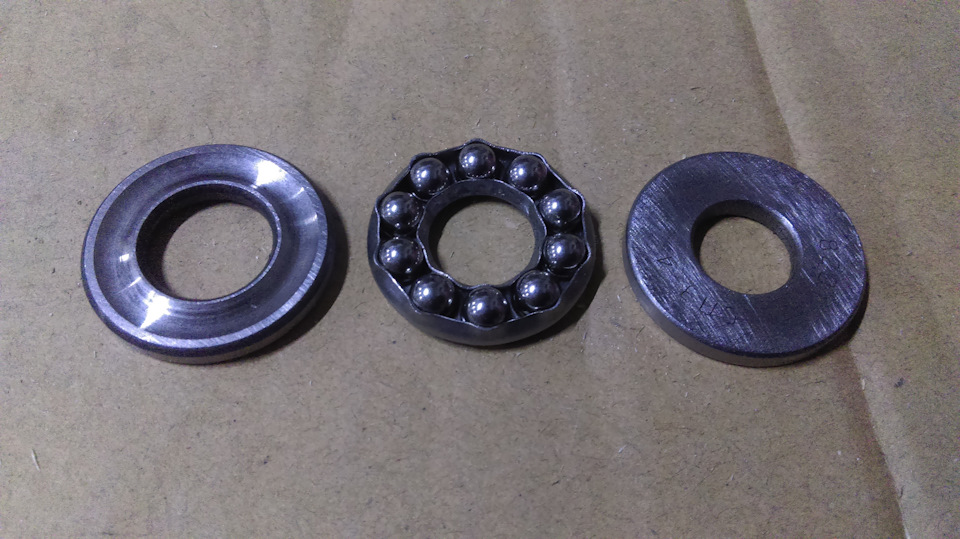

Вот так выглядит подшипник

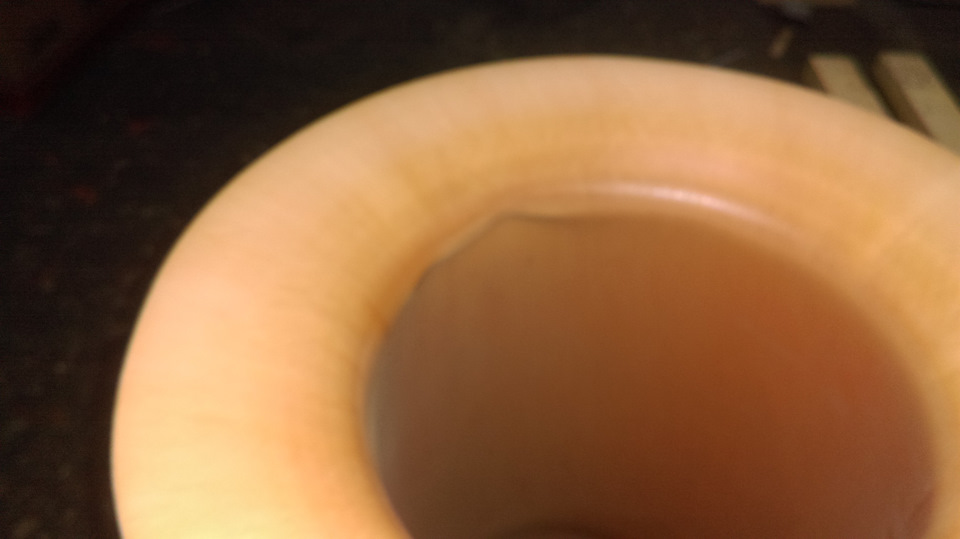

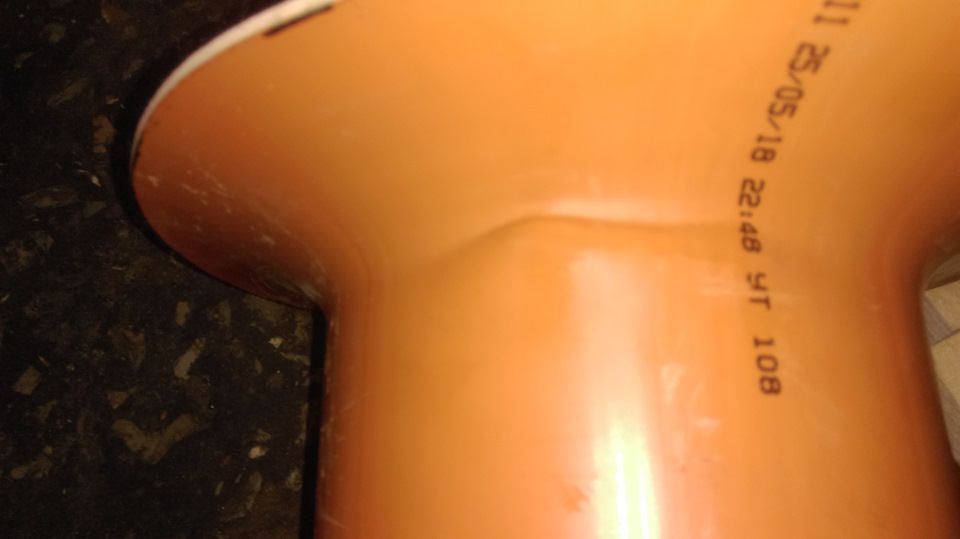

К сожалению не обошлось без косяка. В одном месте получилась складка.
Чтобы не получилось так, как у меня, греть нужно ближе к краю трубы, иначе будут складки.

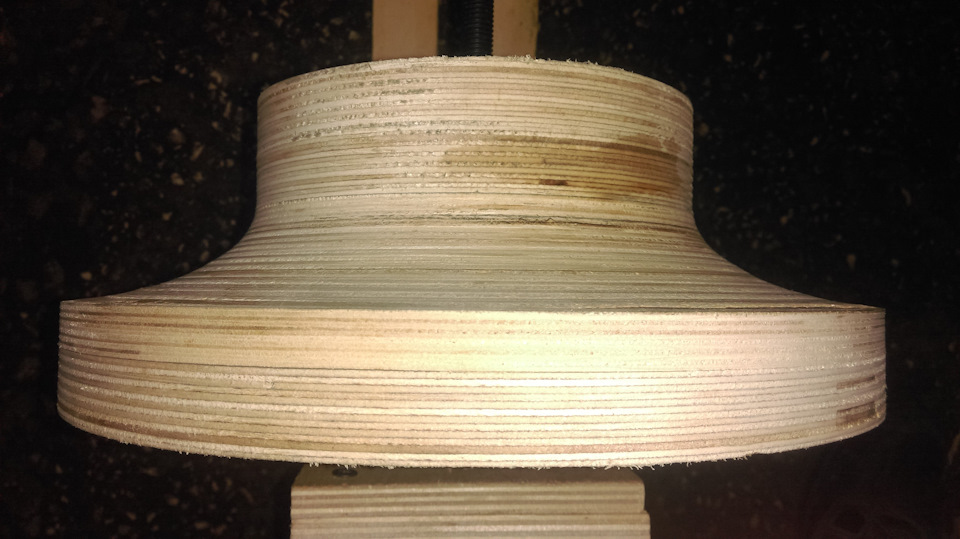

Итак, правильная болванка должна иметь раскрыв в форме экспоненты как на фото ниже

Ну и как обещал чертеж

На изготовление данного устройства и раскрыв трубы ушло около двух часов. Болванку заказывал выточить токарю.

Результатом проделанной работы в целом доволен, не смотря на косяк. Думаю для первого раза пойдет. Можно воткнуть эту половину внутрь короба. Уверен это ни на что не повлияет. По крайней мере на слух.

Пишите ваши комментарии, вопросы. С удовольствием отвечу))

Фазоинвертор (ФИ)

В рамках обсуждения выбора сабвуфера рассмотрим такой корпус как фазоинвертор.

Фазоинвертор, в отличии от закрытого ящика, имеет порт с помощью которого разворачивает фазу сигнала тыльной стороны динамика таким образом увеличивая КПД в 2 раза.

Для какой музыки подходит фазоинвертор

Фазоинвертор отличается мощным и объемным басом, а АЧХ в районе частоты настройки имеет горб (значительное повышение громкости звучания).

По этому ФИ подходит для музыки, в которой много не быстрого баса, где низкие частоты это основа композиций. Выбирайте фазоинвертор если вам нравятся дабстэп, трипхоп, прочая медленная электронщина, рэп, R&B и т.п.

Примечание: настройка фазоинвертора это частота, на которую приходится пик АЧХ, регулируется изменением длины и площади порта, а так же отношением объема порта к объему корпуса.

Какой динамик подходит для фазоинвертора

Чтобы выбрать сабвуфер для фазоинвертора нужно отталкиваться от параметров Тиля — Смолла (Fs, Qts, Vas). Обычно эти данные есть в документах, но если у вас их нет, то параметры найдутся в интернете.

Для того, что бы понять подходит ли динамик для ФИ проведите не хитрые расчеты. Поделите значение Fs на значение Qts и если ответ получится от 60 и до 100, то такой саб будет оптимальным для фазоинвертора.

К примеру — у динамика SUNDOWN AUDIO E-12 V3 Fs = 32.4 Гц, а Qts = 0.37.

Fs / Qts = 32.4 / 0.37 = 87,6 — такой сабвуфер вполне подходит для ФИ.

Если значение для вашего динамика выходит за пределы диапазона 60-100 возможно стоит подыскать ему другое оформление с помощью этой очень полезной таблички. Обратите внимание на то, что приведенная таблица не запрещает использовать для динамиков корпусы, не соответствующие значению Fs / Qts. Она показывает варианты, которые точно будут хорошо работать.

Виды фазоинверторов

Порт фазоинвертора — основной элемент корпуса, он может быть круглым (труба) или прямоугольным (щель).

Нельзя однозначно сказать какой из этих портов лучше. Делают то, что удобнее или то, что больше нравится. Единственный момент, что в спорте (соревнования по звуковому давлению) чаще используются трубы, так как с их применением проще меняется настройка фазоинвертора, за счет изменения длины порта.

Подробнее о нюансах можно узнать из нашего видео про то, чем отличается труба от щели для сабвуфера:

Отдельно стоит отметить такой тип, как пассивный излучатель. Пассивный излучатель (корректней — пассивный отражатель) есть тот же фазоинвертор и принцип его работы тот же. Применяется в тех случаях, когда желаемый порт для ФИ не устраивает по габаритам. В пассивном излучателе вместо порта используется динамик без магнитной системы.

Достоинства и недостатки ФИ

Плюсы:

• Высокий КПД (грубо — в 2 раза громче ЗЯ);
• Может дать много громкого баса;
• Можно настроить для своих музыкальных предпочтений.

Минусы:

• Большие габариты (по сравнению с ЗЯ);
• Относительная сложность расчета.

Особенности

Материалы

Требования к материалам и сборке стандартны. Фазоинверторный короб должен быть крепким, герметичным и не давать вибраций. Материал — фанера или МДФ от 18 мм. и толще.

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть надежно загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Скругления порта фазоинвертора

Если щелевой порт длинный и имеет повороты, то в углах могут возникать застойные зоны, для избежания этого изгибы сглаживаются — в результате повышается КПД, так как снижается сопротивление движению воздуха. На слух определить улучшение качества довольно сложно, но для борьбы за высокий результат в звуковом давлении это решение работает.

Концы портов могут раскрываться, на выходе это может устранить паразитные шумы от трения воздуха, но такая проблема встречается не часто. Стоит помнить, что за счет раскрывов на концах повышается настройка порта (фазоинвертора), либо увеличивается его общая его длина. То есть для одной и той же настройки порт с расширениями на концах будет длиннее прямого и займет чуть больше объема.

Практическое видео по раскатке трубы для порта:

Стоит понимать, что подбор правильной геометрии расширения (раскрыва) — отдельная задача при расчете корпуса фазоинвертора.

Видео

Посмотрите подробный ролик о принципе работы фазоинвертора, это видео многое прояснит для вас.

Выводы

Если вам нужно акцентировать звучание вашей системы на низких частотах, то фазоинвертор прекрасно подойдет для этого.

ФИ — хороший выбор для жирного баса и громкого повседенева.

Читать еще:

• Закрытый ящик (ЗЯ)
• Четвертьволновой резонатор (ЧВ)
• Бандпасс (БП)
• Параметры Тиля — Смолла (Fs, Qts, Vas)
• Что такое фаза сабвуфера

Нажмите кнопку, чтобы поделиться материалом:

Сообщество

Музыка Новости Общение

Раскрывы, трубы, терминалы

Наш менеджер свяжется с Вами
как только появится информация по данному товару!

Автомобильная аудиосистема представляет собой достаточно сложный механизм. Чтобы сделать её звучание максимально качественным, необходимо купить полный комплект оборудования. В том числе, терминал для сабвуфера. В этом разделе вы сможете узнать много полезной информации об этом оборудовании.

Свойства техники

Терминал для корпусного сабвуфера необходим для подключения техники, являющейся источником звука. Свойства его внешнего и монтажного диаметра у каждой разновидности гаджета различаются. Отметим, что стандартные порты обладают круглой формой. Они оборудованы специальными клеммами, которые используют для присоединения катушки. Этот элемент устройства в большинстве случаев позолоченный.

Терминал для корпусного сабвуфера монтируется посредством специальных винтов. Его установка довольно простая. Гаджет позволит подключать достаточно большое число дополнительных устройств, создающих акустический сигнал. Если вы решили оснастить свою машину хорошей аудиосистемой, вы не сможете справиться с этой задачей без этой техники.

Кроме этого оборудования, вам понадобится фазоинвертор «труба с раскрывом». Этот элемент представляет собой порт в корпусе акустической системы. Он расширяет НЧ-диапазон. Чтобы добиться действительно качественного звука, необходимо приобретение хорошего фазоинвертора. Без него справиться с этой задачей невозможно.

Заметим, что многие автолюбители занимаются самостоятельным монтажом аудиосистемы. Благодаря интернет-магазину «Автоподиум», можно приобрести всё необходимое для этого. В нашем ассортименте есть большой выбор техники, которая поможет вам оснастить автомобиль хорошей акустической системой. У нас можно выбрать раскрыв трубы для фазоинвертора, идеально подходящий для решения этой задачи. Кроме того, у нас есть большой ассортимент такой продукции, как:

• регулятор баса;
• модуль настройки;
• кронштейн для установки акустики в яхты и т. д.

Вся предлагаемая техника сертифицирована. Она обладает высоким уровнем качества и надёжности. С её помощью вы сможете создать отличную аудиосистему в вашем автомобиле. Мы предлагаем технику от лучших производителей. Она поможет вам обеспечить великолепное качество звучания акустики в машине.

Сотрудничество с нами

Чтобы купить трубу фазоинвертора или любое другое необходимое вам оборудование, нужно связаться с нами по телефону, который указан на сайте. Менеджеры оперативно оформят заявку, и вы сможете получить товар уже в ближайшее время. Забрать гаджет можно с помощью самовывоза. У вас также есть возможность заказать его доставку. Для этого необходимо обратиться к услугам одной из транспортных компаний. Доставка до их офиса будет бесплатной.

Отметим, что компания «Автоподиум» работает напрямую с производителями техники. Поэтому цена на продукцию у нас ниже, чем у большинства фирм. При этом мы предлагаем оригинальные акустические терминалы сабвуфера и другое оборудование, которое полностью соответствует международным стандартам качества.

Делаем раскрыв 250 трубы. Чертеж, секреты, процесс.

Сделать раскрыв 250 трубы для сабвуфера самому — это не сложно!
Но довольно затратное дело, если нету ничего.
Для того чтобы сделать раскрыв с 0. Нам потребуется…
1) Сама труба диаметр 250мм. (Внутренний диаметр трубы 238мм)
2) Болванка для раскрыва.
3) «Стэнд» — приспособления для фиксирования болванки и трубы.
4) Строительный фен. У меня не было купил самый дешевый за 1000р и он справляется…
Это 4 основные вещи, которые нужны для изготовления раскрыва.
Затраты на изготовление раскрывов около 2000 рублей. И это сам материал. Инструмент не учитывается…

Первый делом необходимо сделать болванку для раскрывов.
Мнений каким должен быть раскрыв много… Элипсный или радиусный, большой или маленький.
По мне радиусный раскрыв наиболее правильный. Поэтому делал именно его.
Но какой радиус? Радиус я выбирал, из расчета получения раскрыва на 330мм. Поэтому радиус получился 25мм.
Сделал простенький чертеж.

После чего приступаем к распилу дисков для болванки.
Диски пилились фрезером.

Скос нижнего диска сделал сразу фрезером.
После чего с помощью шкурки и цилиндра диаметром 5 см сточил до нужной формы.
Самый верхний диск толщиной 12мм. диаметром 350мм. Сделал два таких второй будет нужен что-бы толкать трубу на болванку.
Скручиваем все диски. Просверливаем отверстие 12мм в центре.
Вот такая болванка получилась.

Болванку одеваем на шпильку в моем случае длина шпильки 1метр.
С двух сторон фиксируем гайками…
Все готово для раскрытия.
Для удобства можно сделать «Стенд» из всякого мусора. Ибо делать одному на весу будет не очень удобно, но если есть помощник можно не заморачиваться.
Приступаем к раскрытию. Одеваем трубу на болванку. С другой стороны поджимаем большим диском.

Для удобства снятия раскрыва с болванки смажте болванку. Я использовал графитку. Ну и начинаем прогревать трубу строительным феном. Прогреваем только 2-3 см края трубы. Тут нужен навык) Греем 1-2 минуты стягиваем. Стягивает, пока закручивается легко.

Потом процедуру повторяем.И так до тех пор пока не получим необходимый раскрыв.

И небольшой секрет)))
Сделать большую полку, чтобы потом без проблем крепить трубу сложно. Труба начинает загибаться в другую сторону. Для того чтобы полка была ровной, я выпилил кольцо 340мм наружный диаметр и 320мм внутренний.
И в момент, когда труба раскрыта до конца прижимаем край кольцом и фиксируем например струбцинами.

После чего получаем ровную и большую полку, которую будет удобно крепить.

Вот такие раскрывы получились у меня. Всем Удачи! И хорошей музыки!
