Рисование линий и фигур
- Чтобы нарисовать линию или фигуру, выберите инструмент «Линия»
, «Эллипс»
, «Прямоугольник»
или «Многоугольник»
(чтобы выбрать инструмент «Эллипс» или «Многоугольник», нажмите и держите инструмент «Прямоугольник»). - Чтобы нарисовать пустой графический фрейм (используемый в качестве заполнителя), выберите инструмент «Овальный фрейм»
, «Прямоугольный фрейм»
или «Многоугольный фрейм»
.
Перетащите объект в окне документа, чтобы создать контур или фрейм.
- Для рисования от центра наружу нажмите и держите клавишу «Alt» (Windows) или «Option» (Mac OS).
- Чтобы ограничить наклон линии углом 45° или сохранить пропорции ширины и высоты контура или фрейма, во время перетаскивания держите нажатой клавишу «Shift».
- Чтобы создать несколько фигур на сетке, нажмите клавиши со стрелками, удерживая кнопку мыши нажатой. См. раздел Создание нескольких объектов в виде сетки.
- Чтобы изменить количество сторон многоугольника, начните перетаскивать, нажмите пробел, а затем нажмите клавиши со стрелками вверх и вниз. Нажмите клавиши со стрелками вправо и влево, чтобы изменить высоту лучей звезды. Нажмите пробел еще раз, чтобы вернуться в режим сетки.
Примечание.
Приведенный результат показывает ограничительный прямоугольник вокруг контура. Он отображается в случае, если недавно был активен инструмент «Выделение»
. Если после этого был активен инструмент «Частичное выделение»
, контур появится с опорными точками.
Создание нескольких объектов в виде сетки
При использовании инструментов создания фреймов, например «Прямоугольник» или «Текст», можно создать сетку равномерно распределенных фреймы с помощью клавиш со стрелками.
Выберите инструмент для создания фрейма.
Начните перетаскивать курсор. Удерживая кнопку мыши, выполните одно из следующих действий.
- Для изменения количества столбцов нажмите клавиши со стрелками влево и вправо. Для изменения количества строк нажмите клавиши со стрелками вверх и вниз.
- Чтобы изменить интервал между фреймами, при перетаскивании удерживайте клавишу «Ctrl» (Windows) или «Command» (Mac OS) и нажимайте клавиши со стрелками.
Отпустите кнопку мыши.
Если вы используете клавиши со стрелками, чтобы изменять количество сторон или высоту лучей звезды, используя инструмент «Многоугольник», нажмите пробел при удержании кнопки мыши нажатой.
Рисование шаблонной фигуры
Шаблонный заполнитель фигуры представляет собой овал, прямоугольник или многоугольник, отображаемый в окне документа со значком «X», что означает, что эта фигура должна быть позже заменена текстом или изображением.
На панели «Инструменты» выберите инструмент «Овальный фрейм» , «Прямоугольный фрейм» или «Многоугольный фрейм» .
Перетащите объект в окне документа, чтобы создать контур или фрейм. Чтобы ограничить ширину и высоту фрейма, держите нажатой клавишу «Shift».
Примечание.
Для фрейма-заполнителя можно изменить величину обрезки, контрольную точку и другие параметры подгонки, выбрав в меню «Объект» > «Подгонка» > «Параметры подгонки фрейма».
Стрелка в Индизайне
Ну-у-у, такие вопросы с кандачка не решаются.
Нужно подготовить ТЗ, договориться с программистом.
У вас, кстати, какой бюджет для написания плагина?
Развернуть подпись
С уважением,
Дмитрий Сахаров
P.S. Каждый должен заниматься своим делом.
dimohha
И хочется. И колется.
Сообщения 2 173 Реакции 198
Ответ: Стрелка в Индизайне
Купите идею! Берем карандаш, бумагу, рисуем под линеечку, сканируем, в ФШ лишнее удаляем, вставляем в Инди ТИФФ прозрачный
Развернуть подпись
Делай хорошо, а плохо само сделается!
Petruccio
15 лет на форуме
Сообщения 922 Реакции 213
Ответ: Стрелка в Индизайне
Можно нарисовать в Автокаде, сделать экспорт в ЕПС, потом открыть Иллюстратором и копи-пэйст в Индизайн. Будет зачётная стрелка. Но есть минус: надо нанять чертежника который подготовит Вашу стрелку с соответствии с ГОСТом. Иначе не айс.
Druha
Участник
Сообщения 274 Реакции 0
Ответ: Стрелка в Индизайне
Я знаю! Есть такой плугин! Даже плугин к плугину! называецца wordart в word’e!
molmolmol
Участник
Топикстартер
Сообщения 90 Реакции 0
Ответ: Стрелка в Индизайне
А в индюке разе нет никокого плагина ставящего в конце линии стрелку?
sakhar
Professional
15 лет на форуме
Сообщения 1 550 Реакции 134
Ответ: Стрелка в Индизайне
molmolmol сказал(а):
А в индюке разе нет никокого плагина ставящего в конце линии стрелку?
В индюке есть отличная вещь — Хелп. И, пожалуйста, прекратите мусорить в форуме!
Развернуть подпись
С уважением,
Дмитрий Сахаров
P.S. Каждый должен заниматься своим делом.
smw75
15 лет на форуме
Сообщения 158 Реакции 0
Ответ: Стрелка в Индизайне
sakhar сказал(а):
В индюке есть отличная вещь — Хелп. .
А еще есть полезная палитра «Stroke» , хотя не всегда хочется самому искать.
George
I wish I was a monster you think I am
15 лет на форуме
Сообщения 17 171 Реакции 7 826
Ответ: Стрелка в Индизайне
sakhar Дмитрий, продолжаю свою сквозную тему разговора. Может создать тему с голосованием, где решим коллективным разумом банить или нет юзверей не желающих юзать поиск и хелп? Да посетителей станет меньше, но дисциплина и уровень повысится. Можно например отвечать на вопрос ламерский и сразу автора в бан на недельку!
Развернуть подпись
Поставки лицензионного программного обеспечения (пишите в «личку»). www.belrus.info
Remember, never say you can’t do something in InDesign, it’s always just a question of finding the right workaround to get the job done. ©David Blatner
sakhar
Professional
15 лет на форуме
Сообщения 1 550 Реакции 134
Ответ: Стрелка в Индизайне
GeorgeS Я с вами солидарен, но уверен, что ни модераторы, ни svlasov (что самое главное!) на это не пойдут. Так что все голосования, к сожалению, безполезны.
Развернуть подпись
С уважением,
Дмитрий Сахаров
P.S. Каждый должен заниматься своим делом.
@diz@
отечеств. про
15 лет на форуме
Сообщения 4 220 Реакции 1 914
Ответ: Стрелка в Индизайне
Не по теме:
Вместо коллективного бана вполне достаточно шляпинского приёма (F1). И не злиться, а спокойно указать. Если человек хочет получить информацию — залезет и посмотрит. Будет огрызаться — его проблемы.
По теме: ищите в панели Stroke. Выбор там небогат, но в большинстве случаев хватает. Самому можно нарисовать разными способами нужную стрелку. Всё будет зависеть от дальнейшего её использования (масштабирование и т.д.).
Развернуть подпись
aziken
Участник
Сообщения 28 Реакции 0
Ответ: Стрелка в Индизайне
Не по теме:
Стрелка? Я видел Белку, но Стрелку по моему уже похоронили в космосе )
MAO_the_Doom
15 лет на форуме
Сообщения 2 393 Реакции 224
Ответ: Стрелка в Индизайне
Банить за неиспользование хелпа нетактично. Посмотрите столько тем уже прошло за время жизни форума! Их нереально прочитать за месяц! А понять и разобраться досконально — так года не хватит. Иногда времени нету, чтобы искать подобные темы и т.п. А что писать в поиске — когда народ пишет Корал, Корел, Корыл, Дрова, Дро, Corel, Кроел, Иллья, Люстра и т.п. Вот как мне определить, что мой ответ будет не про Иллюстратор, а про Илью? Для посыла в поиск нужен очень аккуратный архив. Я не имею в виду что тут мусорка, но иногда что надо — быстро не найдешь и кажется что этого никто не постил прежде. Поэтому спросил человек что-то — желающие ответить ответят, а кого раздражает — можете не отвечать, или по-Шляповски напишите F1.
Я однажды после переработки не мог найти палитру Transform в Индизайне. Ну нету её в логически понятном месте, как в Иллюстраторе. Тормозил жутко, а она ж нужна была. Запостил на форум — добрый человек сразу ответил. Не будьте ханжами — не хотите помогать — пройдите мимо.
lcd_swat
Участник
Сообщения 21 Реакции 0
Ответ: Стрелка в Индизайне
Согласен с MAO_the_Doom, но все таки я бы вывесил где нибудь на видном месте мануал. Где то тут проскакивала ссылочка на PDF, я скачал — Руководство пользователя InDesignCS. Там и поиск можно заюзать, и может быть даже найти ответы на многие вопросы.
Предлагать купить большой талмут не буду — не такие уж они и дешевые. Но зато ТАМ есть ответы чуть ли не на все.
Hikage
10 лет на форуме
Сообщения 101 Реакции 0
Ответ: Стрелка в Индизайне
lcd_swat сказал(а):
Согласен с MAO_the_Doom, но все таки я бы вывесил где нибудь на видном месте мануал. Где то тут проскакивала ссылочка на PDF, я скачал — Руководство пользователя InDesignCS. Там и поиск можно заюзать, и может быть даже найти ответы на многие вопросы.
Предлагать купить большой талмут не буду — не такие уж они и дешевые. Но зато ТАМ есть ответы чуть ли не на все.
Применение параметров линии (обводки)
Параметры обводки или параметры линии можно применять к контурам, фигурам, текстовым фреймам и тексту, преобразованному в кривые. Палитра «Обводка» позволяет управлять толщиной и внешним видом обводки, включая способ соединения сегментов, начальной и конечной фигур, а также параметров углов. Значения параметров обводки можно также выбрать в панели «Управление», если выделен контур или фрейм.
Примечание.
Если часто используются одни и те же параметры обводки, можно сохранить их в стиле объекта, а затем применять для любого объекта. Дополнительную информацию см. в разделе Стили объектов.
A. Применение обводки к текстовому фрейму B. Применение обводки к тексту, преобразованному в кривые C. Применение обводки к окружности
Выделите контур, обводку которого хотите изменить.
Примечание.
Если для этого используется инструмент «Выделение» , активизируется ограничительная рамка, охватывающая весь объект. Чтобы отобразить реальный контур, выделите его инструментом «Частичное выделение».
Чтобы открыть палитру «Обводка», выберите «Окно» > «Обводка».
В параметре «Толщина» выберите толщину обводки через меню или введите значение и нажмите клавишу «Enter» или «Return».
Примечание.
Обводки с толщиной меньше 0,25 пунктов могут оказаться слишком тонкими для печати на фотонаборном автомате и других устройствах вывода с высоким разрешением. Чтобы удалить обводку, введите значение 0.
Если дополнительные параметры не видны на экране, выберите в меню палитры пункт «Показать параметры», чтобы отобразить другие атрибуты обводки.
При необходимости внесите изменения в другие атрибуты обводки.
Примечание.
Если требуется изменить цвет обводки, воспользуйтесь панелью «Инструменты» и палитрой «Образцы». См. раздел Применение цвета.
Параметры палитры «Обводка»
Определяет толщину обводки.
Выберите стиль концов, который определяет внешний вид обоих концов открытого контура.
Срезанные концы Создает квадратные концы, которые заканчиваются в конечных точках.
Скругленные концы Создает полукруглые концы, которые распространяются за конечные точки на половину толщины обводки.
Выступающие концы Создает квадратные концы, которые распространяются за конечные точки на половину толщины обводки. Этот параметр обеспечивает равномерное распространение толщины обводки во всех направлениях вокруг контура.
Примечание.
Стиль концов может быть задан и для замкнутого контура, но они становятся видимыми только в том случае, если контур преобразуется в открытый (например, в результате разбивки инструментом «Ножницы»). Кроме того, концевые стили лучше видны при больших значениях толщины обводки.
Определяет предельное соотношение длины точки к толщине обводки, после достижения которого соединение с угловым скосом становится соединением с прямым квадратным скосом. Например, значение 9 требует, чтобы длина точки в 9 раз превышала толщину обводки для преобразования точки в имеющую прямой скос. Введите значение (от 1 до 500) и нажмите клавишу «Enter» или «Return». Значение «Предел среза» к скругленным стыкам не применяется.
Примечание.
Параметры среза и выравнивания обводки можно применить к стилю абзаца или символа. Перейдите в раздел «Цвет символов» и нажмите значок обводки, чтобы открыть параметры для изменения.
Укажите внешний вид обводки в угловых точках.
Угловые стыки Создает острые углы, которые выходят за пределы конечной точки, если длина среза находится в пределах среза.
Скругленные стыки Создает скругленные углы, которые выходят за конечные точки на половину ширины обводки.
Скошенные стыки Создает скругленные углы, которые заканчиваются в конечных точках.
Примечание.
Можно задать параметры среза для контуров, в которых не используются угловые точки, однако они не применяются до тех пор, пока угловые точки не будут добавлены или созданы путем преобразования гладких точек. Кроме того, срезы лучше видны при больших значениях толщины обводки.
Щелкните значок, чтобы указать позицию обводки относительно ее контура.
Выберите в меню тип обводки. После выбора варианта «Пунктирная» появляется новый набор параметров.
Выберите указатель стрелки для начала и конца контура.
Поменять начальный и конечный указатели стрелки Щелкните этот значок, чтобы поменять местами начальный и конечный указатели стрелки.
Измените размер начального и конечного указателей стрелки по отдельности. Если требуется связать масштаб конечного и начального указателей,
щелкните значок «Связать масштаб начального и конечного указателей стрелки», расположенный рядом с параметром «Масштаб».
Настройте линию для выравнивания начального и конечного указателей стрелки. Доступны следующие варианты:
- Наконечник стрелки за пределами контура
- Наконечник стрелки в пределах контура
Укажите цвет, который должен отображаться между штрихами, точками или параллельными линиями в узорной обводке.
Укажите оттенок (если указан цвет промежутка).
Примечание.
Хотя обводку штриховыми линиями можно определить на палитре «Обводка», проще создать ее с помощью пользовательского стиля обводки.
Добавление начальной и конечной фигур
При работе с начальной и конечной фигурами следует учитывать следующие рекомендации.
- Имеющиеся начальные и конечные фигуры редактировать нельзя, но если приобрести плагины, обладающие дополнительными возможностями, то в меню «Начало» и «Конец» на палитре «Обводка» могут быть включены другие фигуры.
- Размеры начальной и конечной фигур задаются пропорционально толщине обводки. Однако в результате их добавления длина контура не меняется.
- Начальная и конечная фигуры автоматически поворачиваются в соответствии с углом управляющей линии конечной точки.
- Начальная и конечная фигуры появляются только в конечных точках открытых контуров, их не бывает на отдельных штрихах пунктирной обводки.
- Если начальная и конечная фигуры применяются к составному контуру, который включает открытые подконтуры, то в каждом открытом подконтуре будут использоваться одни и те же начальная и конечная фигуры.
- Начальная и конечная фигуры могут быть применены к замкнутому контуру, но они не будут видны до тех пор, пока этот контур не станет открытым.
Создание стрелок при помощи начальной и конечной фигур
При помощи меню «Начало» и «Конец» на палитре «Обводка» добавьте стрелку или другую фигуру к концу открытого контура.
Используйте инструмент «Линия» для вычерчивания линии или создания открытого контура.
Если линия или контур выделены, откройте палитру «Обводка» и выберите стиль в меню «Начало» и «Конец». Меню «Начало» позволяет применить фигуру к первой конечной точке контура (она определяется последовательностью, в которой происходило рисование точек контура), а меню «Конец» — к последней конечной точке.
Смена начальной и конечной фигур контура
Выберите контур с помощью инструмента «Частичное выделение» .
Выберите «Объект» > «Контуры» > «Изменить направление контура» или нажмите кнопку «Изменить направление контура» на палитре «Обработка контуров».
Определение пользовательских стилей обводки
Предусмотрена возможность создавать собственные стили обводки с помощью палитры «Обводка». Пользовательский стиль обводки может быть пунктирным, точечным или полосовым. Задавая стиль, можно определить его атрибуты: узор обводки, концы и угол. После применения пользовательского стиля обводки к объекту можно указать другие атрибуты обводки: толщину, цвет промежутка, а также начальную и конечную фигуры.
A. Пунктирная B. Точечный пунктир C. Рантовая
Пользовательские стили обводки могут быть сохранены и загружены в другие документы InDesign.
Чтобы открыть палитру «Обводка», выберите «Окно» > «Обводка».
В меню палитры выберите «Стили обводки».
Нажмите кнопку «Новый».
Введите имя стиля обводки.
В параметре «Тип» выберите одно из следующих значений.
- «Пунктир», чтобы определить стиль со штрихами, расположенными через одинаковые или изменяющиеся интервалы.
- «Рантовая», чтобы определить стиль с одной или несколькими параллельными линиями.
- «Точечный пунктир», чтобы определить стиль с точками, расположенными через одинаковые или изменяющиеся интервалы. Набор параметров, доступных в диалоговом окне, меняется в соответствии с выделением.
В параметре «Длина узора» укажите длину повторяющегося узора (только для пунктирных или точечных стилей). В соответствии с указанной длиной обновляется внешний вид линейки.
Чтобы определить узор обводки, выполните одно из следующих действий:
- Щелкните линейку, чтобы добавить новый штрих, точку или полосу.
- Перетащите добавленный объект, чтобы изменить место его расположения.
- Чтобы откорректировать ширину штриха, переместите соответствующие маркеры линейки
. Можно также выбрать штрих, а затем ввести значения для параметров «Начало» (с которого начинается обозначение штриха на линейке) и «Длина». - Чтобы откорректировать положение точки пунктира, переместите соответствующий маркер линейки . Можно также выбрать точку пунктира, а затем задать параметр «Центр» (определяющий положение центра точки пунктира).
- Чтобы откорректировать толщину полосы, переместите соответствующие маркеры линейки
. Можно также выбрать полосу и ввести значения параметров «Начало» и «Ширина» в процентных долях от толщины обводки. - Чтобы удалить штрих, точку или полосу, перетащите их за пределы окна линейки. Следует учитывать, что пользовательский стиль обводки должен содержать по крайней мере один штрих, точку или полосу.

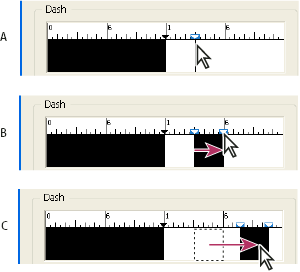

A. Добавление штриха к шаблону по щелчку B. Перетаскивание маркера для увеличения ширины штриха C. Перетаскивание штриха для корректировки промежутка между штрихами
Чтобы узнать, как будет выглядеть обводка при разных значениях толщины линии, укажите толщину линии с помощью параметра «Толщина».
Для штриховых и пунктирных узоров можно задать параметр «Углы» для правильного расположения узора вокруг угла.
Для штриховых узоров выберите стиль в параметре «Концы», чтобы определить форму штрихов. Этот параметр изменяет значение параметра «Концы» на палитре «Обводка».
Выполните одно из следующих действий:
- Нажмите кнопку «Добавить», чтобы сохранить стиль обводки и определить другой. Нажмите кнопку «Готово», чтобы выйти из диалогового окна.
- Нажмите кнопку «ОК», чтобы сохранить стиль обводки и выйти из диалогового окна.
Сохранение пользовательских стилей обводки
Пользовательские стили обводки можно сохранить для использования в других документах InDesign.
Сохранение пользовательского стиля обводки
В меню палитры «Обводка» выберите «Стили линии».
Выберите пользовательский стиль обводки и нажмите кнопку «Сохранить».
Примечание.
Невозможно сохранять или редактировать стили обводки, используемые по умолчанию (заключенные в скобки).
310. Создание стрелок и направление линии
Рисование линий со стрелками и наконечниками — частая задача иллюстрирования, особенно технического рисования. Стрелки в In Design являются атрибутом обводки. Вид наконечников определяют значения в раскрывающихся списках Start и End. Каждый из списков содержит несколько образцов наконечников (рис. II.50). Для задания наконечника начальной точке (той, с которой вы начали рисовать контур) выберите одно из значений списка Start, наконечник последней точки задается в списке End. Эти параметры можно выбрать как для открытого, так и для замкнутого контура. В последнем случае они не отобразятся на экране, а будут пребывать в латентном состоянии, пока вы не разомкнете контур. На вид стрелок и наконечников оказывают влияние параметры сопряжения и окончаний линий. Сам наконечник располагается за пределами линии, продолжая ее.
Рис. 11.50. Разные стрелки и наконечники
Чтобы стрелка или наконечник были продолжением контура
Наконечник размещается по управляющей линии последнего сегмента. Чтобы он аккуратно продолжал линию, эта управляющая должна располагаться корректно (рис. 11.51).
Если у контура имеются начальная и конечные точки, то закономерен вопрос о направлении созданного контура — как оно задается, можно ли менять и пр. Действительно, такой атрибут имеется, он относится даже не к обводке, а непосредственно к линии контура. Вот несколько замечаний о том, как определить направление контура.
а
б
Рис. 11.51. Зависимость положения стрелки от управляющей линии
Для открытого контура направление очевидно, если задать стрелку в его конечной точке. Замкнутый контур тоже имеет направление. Чтобы его узнать, можно разрезать контур и тоже установить для него стрелку.
- Если контур создан от руки, он сохраняет направление создания.
- Контуры, созданные инструментами Rectangle, Ellipse, Polygon, имеют направление против часовой стрелки.
- При отражении контуров меняется и направление, т. е. конечная и начальная точка остаются теми же.
- Направление контуров важно при формировании стрелок и создании комбинированных контуров.
