AUX в Ford Fusion
Устав слушать это ужасное звучание от фм трансмиттера, решил разобраться и сделать аукс, ведь где то он же должен быть, раз кнопка AUX присутствует на магнитоле. Фотографии при работе никакие не делал, так что буду брать из инета 🙂
Начитавшись очень много материала в инете, понял, что самое сложное — это достать магнитолу. Воспользовался старой пластиковой кредитной карточкой, как пишут во многих статьях. Разрезал ее вдоль на 4 части, вставил в щели, с помощью которых достается магнитола, таким образом, как показано на картинке (взято из инета).
Промучался я с ними около полу часа. Пробуя резать самодельные «съемники» под разным углом, я наконец то вставил правильно их в дырочки, сначала с правой стороны, потом с левой. При этом нужно толкать магнитолу сзади, руку туда можно просунуть через бардачек.
Далее я снял фишку антены и фишку со всеми проводами.
Еще дома я, читая статьи, нашел картинку с расположением всех контактов магнитолы. Сохранил ее себе.
Из картинки понятно, что контакты для AUX находятся справа внизу, там их всего 4, хотя понадобится всего 3.
На своем старом компьютере я снял фишки от USB на передней панели системника Выглядят они примерно так:
Нам нужно 2 штекера с двумя контактами.
После чего взял дома ненужный кабель аукса и пошел крутить провода:) Как видно по второй картинке, 2 левые контакта — это левая и правая сторона, а правый верхний контакт — это масса. В кабеле аукса тоже 3 контакта:

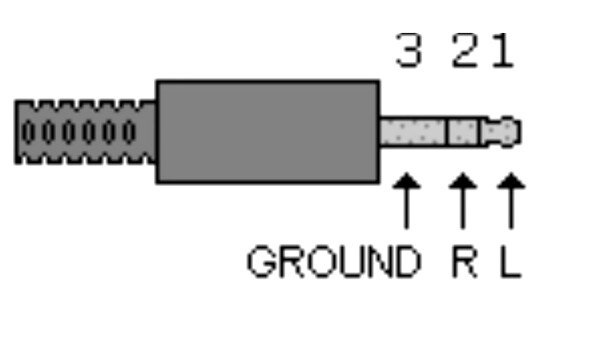

В ауксе у меня было 3 цвета : черный красный и белый, чисто логически я подумал, что черный это масса, остальные провода, в принципе, не имеет значения какой с каким крутить. Все скрутил, замотал изолентой и пошел в машину тестить.
Подключив в магнитолу этот кабель, вставил его в телефон и бинго, песни заиграли, но с каким то странным звучанием, я подумал ничего страшного и решил их спаять, чтобы было более качественно.
После пайки, снова подключил провода в магнитолу, но, как ни странно, звука не было вообще. Решил, что утро вечера мудренее и пошел спать.
По дороге на работу думал о том, куда делся звук, ведь все правильно подключил.
Утром, приехав на работу, взял из старого компа новые провода (благо на работе старых компов много), снова скрутил с кабелем аукс, подключил к магнитоле и звук появился, но был нереальный шум в колонках, а голоса в песне не было слышно вообще, только музыка с жутким фоном.
Поговорил с напарником об этом и пришел к выводу, что скорее всего, провода от системника просто не подходят к акустике.
Пошел в ближайший магазин электроники, нашел там фишку на 12 контактов за 150 рублей, причем с акустическими проводами, решил ее взять, также взял новый штекер аукс за 30 рублей. Пришел на работу, все спаял, вставил аукс в телефон и О БОЖЕ, он прямо в гнезде развалился ( как я его доставал, напишу вконце статьи). После этого, я пошел снова в тот магазин, купил целый кабель аукс 7-метровый))).
Придя на работу, отрезал нужную длину от аукс кабеля, припаял его к фишке с акустическими проводами, которую покупал ранее. Все заизолировал, пошел тестить в машину. Фишка сначала не влезала в сам штекер с проводами, пришлось ее подрихтовать ножом, после чего она влезла, все воткнул, протянул кабель в бордачек и вставил в телефон и музыка заиграла в отличнейшем качестве! Оставил кабеля 2 метра (на всякий случай, вдруг задним пассажирам включать музыку захочется).
На автодоке комплект аукса стоит 2 тыщи, + работа столько же. Особо больших знаний для установки не требуется!
P.S. Писатель из меня не очень, но, если будут вопросы — могу рассказать))
А по поводу застрявшего в телефоне штекера, я почитал в инете, писали вообще всякую хрень. Выход оказался очень простым, я вставил саморез чуть меньше размера гнезда, вкрутил его в штекер и вытащил его 🙂
Вход AUX на штатной магнитоле
Всем привет. Появился в семье автомобиль форт фиеста 2008 года выпуска. Подскажите где находится вход AUX на штатной магнитоле, и что туда лучше подключить для прослушки мп3.
Спасибо всем откликнувшимся.
Справочник темы:
 |
AUX, mp3, музыка, штатная магнитола, аукс, вход, плеер, mk6, 6000сд, 6000cd, sony |
sekowa
2 мар та 2009
Вход AUX на штатной магнитоле
127,1K
просмотров
17
участников
28
сообщений
2 мар та 2009
Какая именно Фиеста появилась в семье? mk6 или mk7? Предыдущий кузов или новая?
2 мар та 2009
Если новая то между сидений! Подключать что без разницы — управление с руля все равно будет не доступно. Лучше использовать USB (если есть конечно ) Управляется с руля
sekowa
2 мар та 2009
даже не знаю. ))) как можно определить может по вин коду?
судя по фото тут то наша МК 6 вот такая
vot_takoy
2 мар та 2009
sekowa
Если он есть (в смысле уже выведен с завода) то должен быть рядом с ручкой КПП, а если его нет, то нужно выводить. На Фиесте клуб есть подробное описание этого действа. Если руки растут оттуда откуда нужно, то проблем не должно возникнуть.
sekowa
2 мар та 2009
возле кулисы его нет, как и в других видимых местах. значит он находтся в самой магнитоле сзади, так ли это?
Можно ли сслочку фиестклуба ?
2 мар та 2009
sekowa
Значит у тебя mk6. Должна помочь эта ссылка, если не путаю: http://www.fiesta-club.ru/forum/topic/996.htm
vot_takoy
2 мар та 2009
sekowa
Тогда ходи по ссылке, там все есть
Удачи
sekowa
3 мар та 2009
Guyver
12 июня 2009
Эм. так а всё-таки. где находится выход AUX у Фьюжена?
12 июня 2009
Guyver
Есть ссылки на аналогичные темы в этом топе. Есть топ про AUX на Фиесту, который ведёт на фиеста-клупп: Вход AUX
Guyver
15 июня 2009
Клёво, но там написано «Фьюжен») Или между Фиестой и Фьюженом типо никакой разницы?
Заходил по нескольким ссылкам, фактически не о чём, просто сказать местоположение данного разъема никто ниасилил.
Alex314
15 июня 2009
фьюжн сделан на базе фиесты (естественно не фиесты 2009 г.), если вы владелец фьюжена, то должны это знать.
15 июня 2009
Guyver
Разница есть. Насколько мне известно она заключается в кузовне и в пружинах подвески. Если есть ещё в чём, то с удовольствием приму к сведению.
Никто не осилил рассказать где этот разъём по той простой причине, что на стоковой машине его нет. Всё таки почитай ссылки повнимательнее.
Guyver
15 июня 2009
Alex314, я это знаю) тем не менее, глупо утверждать, что это одна и та же машина.
Benoy, всё что я хотел узнать) Ссылки это здорово, но есть конкретная тема, где поднят этот вопрос и она не закрыта, значит актуальна, значит справедливо, что я задал здесь свой вопрос.
McMaster
16 июня 2009
Guyver:
Если, про тот, что на панели, то тут (рядом с прикуривателем):
Guyver
16 июня 2009
McMaster. ээээ, у меня такого нет.
Alex314
17 июня 2009
эта тема обсуждалась много раз на www.fusionclub.ru к сожалению не могу дать точную ссылку, сис. админ. прикрыл форум. но если набрать в поиске должно получиться
В этом топике есть вроде ссылки на обсуждение темы на Фьюжн клуппе: http://www.fusionclub.ru/forum/viewtopic.p. er=asc&start=75
2 авг уста 2012
Всем привет, у меня Фокус 2007г., собираюсь помочь приятелю поставить AUX на Fusion.
У него квадратная ford cd 6000, кнопка на её панели AUX есть. Вот на форуме ссылку на который привели выше http://www.fusionclub.ru/ есть подробная тема на этот счёт, но задавать вопрос там не стал, т.к. зарегистрирован здесь.)
Вопрос: Если в квадратном разъёме, что входит в магнитолу есть белая часть с проводкой то это 100% означает что её окончание примотано под консолью коробки?
Alex_the_G
2 авг уста 2012
не факт. Но в любом случае там дел на полчаса, с учетом получения навыка вынимания магнитолы
RuslanP
25 окт ября 2012
Вывел себе AUX,скажу очень полезная штука,подключай что хочешь.
bobsky
2 нояб ря 2012
RuslanP
Качество звука как?
Alexey174
18 нояб ря 2012
Всем привет. Кто знает если стоит Sony 1cd читает mp3, при подключении флешки через AUX музыка читаться будет или все равно надо модулятор брать?
Ger_Artur
19 нояб ря 2012
Добавлю свои 5 копеек.
И так начитавшись форума, решил что на фиесте просто необходим aux разъем.
Все вскрыл, обнаружил что кабель от магнитолы присутствует.
Далее делаю заказ детали код: 1 365 708, когда все пришло приступаем к установке, все заняло минут 30, дольше всего вырезал место под разъем.
И так все с фото.
1 разбираем ручку ркпп. Снимаем кожух тянем за накладку вверх, потом отворачиваем саму ручку, против часовой стрелки.Тянем за накладку вверх, идет сложно, но тянем без проблем ни чего не сломается, отсоединяем провод от прикуривателя.
Далее обнаруживаем сам провод
Вставляем гнездо в разъем и проверяем что все работает. после того как гнездо будет установлено на его верхнюю часть надо нажать удерживая нижнюю часть до щелчка, и гнездо зафиксируется в отверстии.
После этого врезаем гнездо aux на штатное место.
собираем все в обратном порядке.
Я сразу подключал iphone и включил metallica
звук отличный.
вот может кому и пригодится мой отчет, все выполнено на ford fiesta mk6 2008 год. кабель от магнитолы до штатного места был.
если же нет провода, то придется покупать установочный комплект код : 1426121 и снимать магнитолу.
AUX в штатном месте
Ни для кого не секрет, что встроенная в Форды магнитола часто обладает линейным входом AUX. Есть даже кнопочка специальная. В студенческие годы видел эту кнопку на магнитоле одногруппника в его Ford C-Max, гнездо штатно было выведено в бардачок (все для людей).
Купив фью, в моем поле зрения снова оказалась эта кнопка, но порыскав по бардачку, привычного фордовского гнезда не обнаружил. Обратился к профильным форумам и D2, узнал, что есть специальный оригинальный провод от колодки магнитолы в основание ручки КПП, рядом с прикуривателем.
Там же и должно находиться штатное место для AUX. Снять эту бороду не составило особого труда, достаточно только открутить рукоятку КПП, приспустить кожаную отделку рукоятки, потянуть основание немного на себя и вынуть его из защелок. Проделав это, я обнаружил, что провод у меня уже имеется и валяется без дела рядом с проводкой прикуривателя (FINIS-код провода отдельно: 1384554).
На его конце разъем в 4 ПИНа типа «мама». В первые дни находки наколхозил из дешевого акустического провода Jack-Jack провод для подключения плеера. Просто отрезав один джек напаял 4 ПИНа типа «папа», вставил и забыл, однако, провод этот очень усердно ловил посторонние шумы и помехи, ну и сам разъем был хлипким и ненадежным, потому особо и не пользовался AUX. К зиме наткнулся на FINIS-код оригинального разъема AUX и решил заморочиться. Они бывают двух видов: с серой лицевой частью 1310208 (на Фокус 2) и с черной лицевой частью 1365708 (На Фью/Фиесту). Нам естественно подходит второй.
Далее дело оказалось за малым: купить и установить. Разъем заказал у известного на фордовских форумах Авто-Димы, а установил в гараже у друга при помощи дрели и круглого напильника. Отверстие, кстати говоря, размечено изнутри, потому было легко запиливать. Диаметр отверстия: 18-19мм, а так как сверло было максимум на 14, то тут и пригодился напильник.
Получилась вот такая красота:
И удобство, хотя сейчас езжу с планшетом.
На акустический провод в этот раз не поскупился, взял фирмы Belkin в М-Видео за 180р. Отличный оказался кабель. На морозах не дубеет, особо не фонит. Помехи появляются только в том случае, если одновременно и заряжаешь и слушаешь один девайс.
При установке у меня как и у всех возникли трудности: а как отцепить верхнюю часть, ничего не сломав? Ответ оказался очень прост: достаточно вставить две спички в дырки возле двух боковых штырьков снизу и потянуть лицевую часть на себя. Закрывшись, верхняя часть закрывает собой все косяки, получившиеся при запиливании.
P.S.: на фото засветилась и ещё одна моя доработка, но о чехлах на сидения расскажу как-нибудь в другой раз.
Fusion GURU — Тюнинг, ремонт, обслуживание Ford Fusion
Подскажите.На магнитоле,6000СD есть кнопка АUX,но самого разъёма нет.Можно ли самостоятельно сделать этот разъём?
brandylabr
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#2 Сообщение fidel1970 » 27 сен 2011, 21:21
brandylabr , приветствую на форуме!
brandylabr писал(а): Можно ли самостоятельно сделать этот разъём?
Надо взять полуметровый провод с разъёмом мини-джек на 3,5 мм и воспользовавшись этой распиновкой подключить к магнитоле.
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
brandylabr Сообщения: 42 Зарегистрирован: 27 сен 2011, 20:23 Полное имя: Анатолий Автомобиль: FFn Comfort Двигатель: 1.4 Бензин Трансмиссия: Механическая
Re: AUX
#3 Сообщение brandylabr » 27 сен 2011, 21:42
Спасибо.Осталось снять магнитолу.Инфу о том как это сделать вроде нашёл. Заодно хочу снять блок управления климатом.Когда поворачиваю ручку режима обдува,не всегда срабатывает.На форуме прочитал что там пластмассовая хреновина откапывается,но сделать можно.
brandylabr
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#4 Сообщение fidel1970 » 27 сен 2011, 21:45
brandylabr писал(а): Инфу о том как это сделать вроде нашёл.
brandylabr писал(а): но сделать можно.
Руки есть — сделаешь, а мы тебе поможем!
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
Сергейsp Супермодератор Сообщения: 13443 Зарегистрирован: 11 янв 2010, 20:26 Полное имя: Сергей Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Механическая Год выпуска: 2006 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Под Угличем
Re: AUX
#5 Сообщение Сергейsp » 27 сен 2011, 21:48
А некоторым везет форд позаботился
Делай, что до́лжно. И будь, что будет.
Сергейsp
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#6 Сообщение fidel1970 » 27 сен 2011, 21:51
Кстати, а я чо свой материал по самостоятельному подключению AUX разве не выкладывал?
Вот балбес. опять забыл!
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
brandylabr Сообщения: 42 Зарегистрирован: 27 сен 2011, 20:23 Полное имя: Анатолий Автомобиль: FFn Comfort Двигатель: 1.4 Бензин Трансмиссия: Механическая
Re: AUX
#7 Сообщение brandylabr » 27 сен 2011, 22:00
Ещё раз спасибо.Да инфа по снятию магнитолы эта. 🙂 А вот твой мануал по самостоятельной установке АUX хотел бы тут увидеть.Я ничего не нашёл по этой теме.
brandylabr
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#8 Сообщение fidel1970 » 27 сен 2011, 22:08
brandylabr писал(а): Я ничего не нашёл по этой теме.
Ну, пока могу предложить варианты с форума Фиеста-Клуб и Фокус-Клуб .
Правда, там возможна необходимость регистрации.
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
brandylabr Сообщения: 42 Зарегистрирован: 27 сен 2011, 20:23 Полное имя: Анатолий Автомобиль: FFn Comfort Двигатель: 1.4 Бензин Трансмиссия: Механическая
Re: AUX
#9 Сообщение brandylabr » 27 сен 2011, 22:27
Попробуем. А мне вот интересно стало.На радиорынке могут быть готовые провода для вывода для АUХ?Потипу снял магнитолу,подключил купленный провод к задней панели,а разьем вывел куда удобно.Не в курсе?
brandylabr
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#10 Сообщение fidel1970 » 27 сен 2011, 22:31
На радиорынке всё есть, может даже и готовые провода на Форды.
Спрос рождает предложение.
Офдилеры больше килорубля за подключение просят, ну их нафиг!
С выводом гнезда не торопись, обдумай всё хорошенько — где тебе удобней будет МП3-шные девайсы подключать.
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
brandylabr Сообщения: 42 Зарегистрирован: 27 сен 2011, 20:23 Полное имя: Анатолий Автомобиль: FFn Comfort Двигатель: 1.4 Бензин Трансмиссия: Механическая
#11 Сообщение brandylabr » 27 сен 2011, 23:05
Согласен.За такую совсем не сложную работу отдавать $ ну не хочется. В выходные поеду на рынок,поищу провода.Как сделаю отпишусь. Хороший форум тут по фьюжену.Кучу вопросов можно решить.
brandylabr
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#12 Сообщение fidel1970 » 28 сен 2011, 05:23
brandylabr , спасибо!
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
SHultz Сообщения: 17 Зарегистрирован: 27 июл 2011, 12:51 Полное имя: Александр Автомобиль: FFn Elegance Двигатель: 1.4 Бензин Трансмиссия: Автоматическая
Re: AUX
#13 Сообщение SHultz » 28 сен 2011, 14:15
сергейsp писал(а): А некоторым везет форд позаботился.
Некоторым везёт ещё больше — был тут в салоне, «примерял» фф3, залез заодно во фьюж, и обратил внимание, что в нём наличествует джек-гнездо аукса на «бороде», слева от рычага переключения передач.
У себя выход сделал сам, почти сразу, как взял авто, следующим образом: снял мафон (не без приключений с изготовлением ключей для снятия из ломких пластиковых карт, в итоге снял просто с помощью двух тонких кухонных ножей, сначала правую сторону, потом левую, быстро и просто оказалось), нашёл на фишке нужные проводки разъема, которые уходили куда в бездонную глубь торпеды, перерезал подальше от фишки, и приладил к получившимся хвостикам на качественные изолированные скрутки провод от старых наушников, отрезав последние перед «раздвоением» к ушам. Вывел через щелочку в верхний бардачок и всё, шоколад, пользуюсь, втыкая в наушниковое гнездо смарта, висящего на кронике каГ раз на бардачком, или любой другой девайс с гнездом выхода на «уши». Думаю, фотка результата не нужна, и так понятно, как замечательно в итоге получилось!
SHultz
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#14 Сообщение fidel1970 » 28 сен 2011, 14:18
SHultz , а у тя вьюга через AUX воет?
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
fidel1970
SHultz Сообщения: 17 Зарегистрирован: 27 июл 2011, 12:51 Полное имя: Александр Автомобиль: FFn Elegance Двигатель: 1.4 Бензин Трансмиссия: Автоматическая
Re: AUX
#15 Сообщение SHultz » 28 сен 2011, 14:51
fidel1970 ,найн, тишина, как на неподключенном девайсе, так и на закоммутированном, но не запущенном в режим «балалайка». )))
Единственное, по громкости канал чото разнИцца с тем же радио, и тем паче СиДи. Максимум выкручивая понимаю, что можно бы и ещё былоб добавить. Ну, и как следствие — забывая убавить громкость перед переключением обратно на радио, получаю «удар по ушам» из-за разницы в громкостях.
ЗЫ: раздумываю над заменой покупкой любимого алпайна (на все машины бывшие ставил, ибо фанат марки и звука сабжа), но пока останавливает то, что штатная уж очень «родно» смотрица на панели, играет в принципе, нет возможности забыть снять «морду» и ненужность её «пионерам-торчкам», ну и через год машину буду менять. Но всё равно раздумываю.
SHultz
fidel1970 Администратор Сообщения: 28722 Зарегистрирован: 11 янв 2010, 07:46 Полное имя: Дмитрий Автомобиль: FFn Elegance Двигатель: 1.6 Бензин Трансмиссия: Автоматическая Год выпуска: 2007-11 Климатика: Климат-контроль Люк на крыше: Нет Откуда: Нижний Новгород
Re: AUX
#16 Сообщение fidel1970 » 28 сен 2011, 15:09
На девайсе максимальную громкость ставишь?
Those who are willing to sacrifice their essential freedom for a little bit of temporary security are not worthy of either freedom or security.(с)
