Как снять торпеду на газель бизнес

Пошаговая инструкция снятия торпедо

Для тех кто имеет желание сделать самостоятельно, но опасается что не справится.
Инструкуця по панели нового образца. Старого образца примерно всё также, только чуть больше разборки.
1. Под капотом. Надо открутить 3 самореза

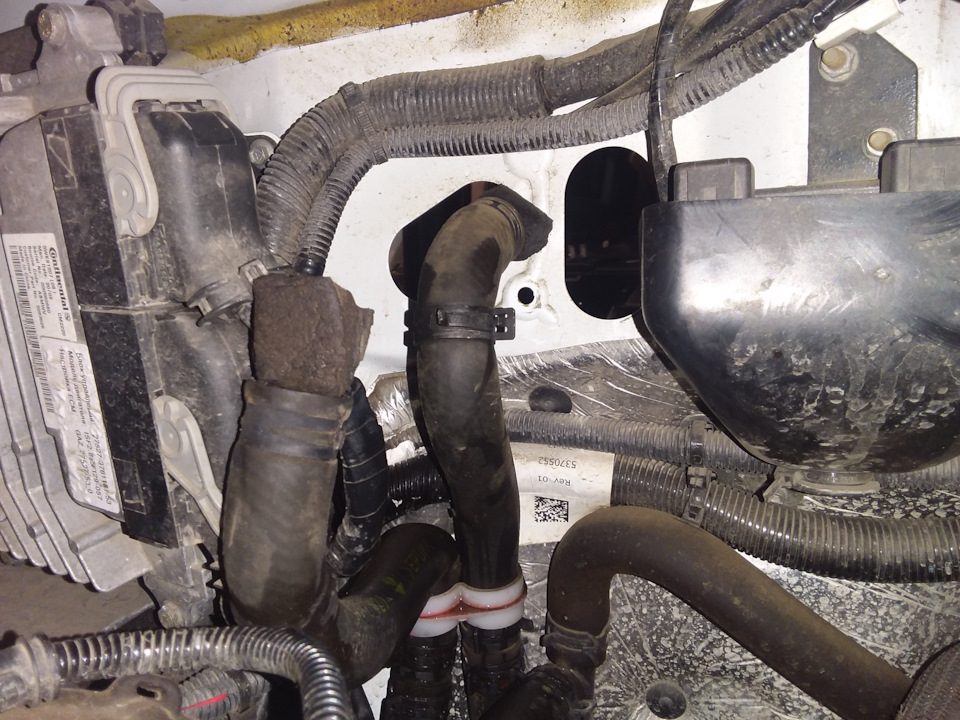

Снять патрубки ОЖ. Чтобы антифриз не вытекал, заткинете любыми чёпиками, хоть из тряпки.

Под капотом всё. У кого стоит кондей, то трубки надо там же под капотом рассоединить.
2. Кабина.
— снять передние сидения, палку кпп ( можно её и не снимать, но сильно мешает, особенно если делать в одиночку)
— снять боковые заглушки со стороны дверей и открутить два болта с каждой стороны

— Под панелью по середине также открутить две гайки

— с рулевого колеса снять пластиковую облицовку (4 самореза, 2 болтика)
— снять фиксирующий палец и отсоединить (движением вниз) рулевой кардан от рулевой колонки. Перед тем как снять, пометьте маркером в каком положении они были относительно друг друга, чтобы потом не ловить правильность установки рулевого колеса относительно колёс.
— рассоединте фишки идущие к замку зажигания
— снимите рулевую колонку полностью (4 болта под шестигранник)
— под рулевой колонкой открутите фиксирующий болт

— снимите пластик возле стоек лобового стекла

— снимите в нижней части справа и слева пластиковую облицовку под динамики
— там же с двух сторон рассоедините фишки управления зеркалами и замком ( они все одинаковые, чтобы потом не путаться пометьте маркером)

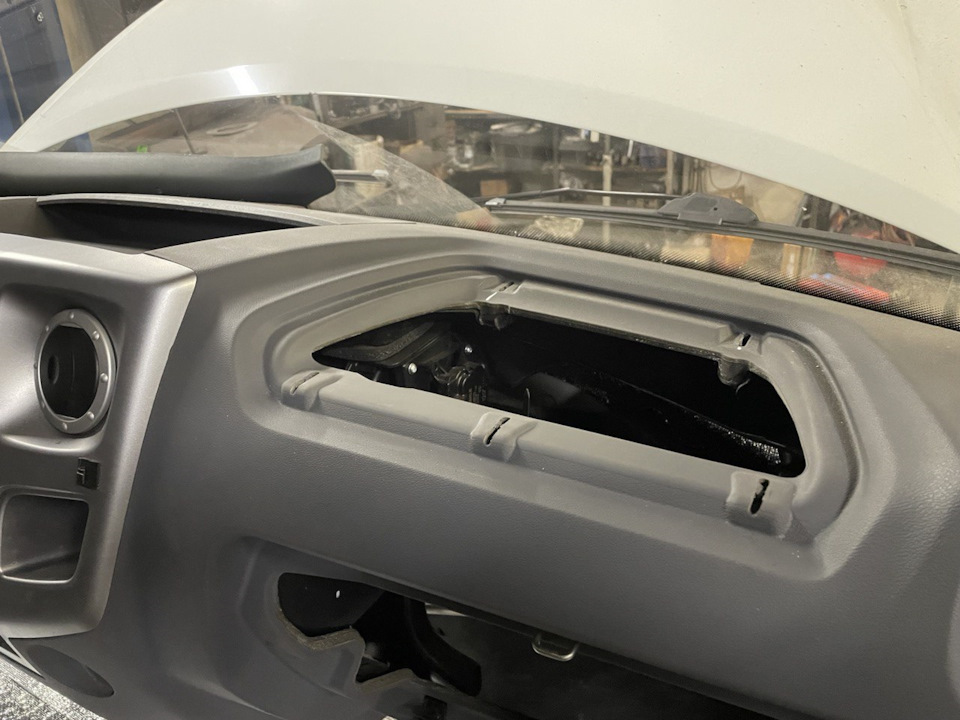

— для удобства я снимаю вещевой ящик и верхнюю крышку

— так же снимаю спидометр, это актуально если есть доп подключения (сигнализация и т.д.). Облицовка спидометра снимается на себя (в сторону водителя), плоской отвёрткой аккуратно поддеть (4 клипсы, 2 сверху, 2 снизу)

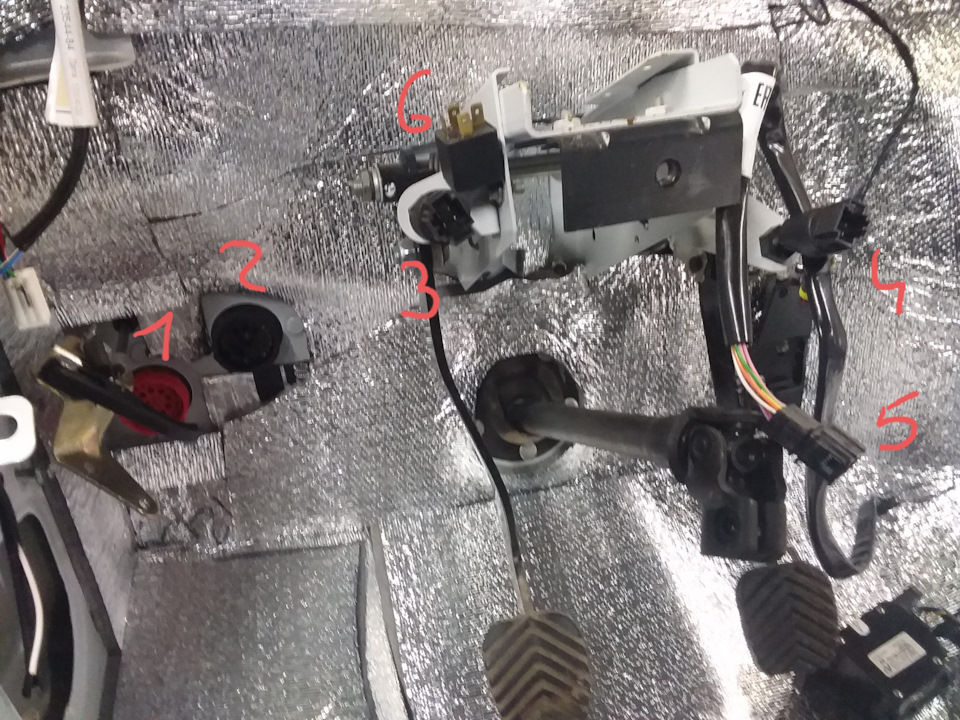

— под панелью надо рассоединить 6 коннекторов. У кого центральный замок, должно быть ещё 2 коннектора рядом с цифрой 6, точно не помню.

Теперь можно снимать торпедо. Она не тяжёлая, примерно 20 кг. Вся эта конструкция лежит на двух опорах возле стоек. Берёте одной рукой в нижней части и тянете вверх, панель выходит из фиксаторов и отходит от лобового стекла, второй рукой берёте сверху у лобового стекла и снимает полностью.

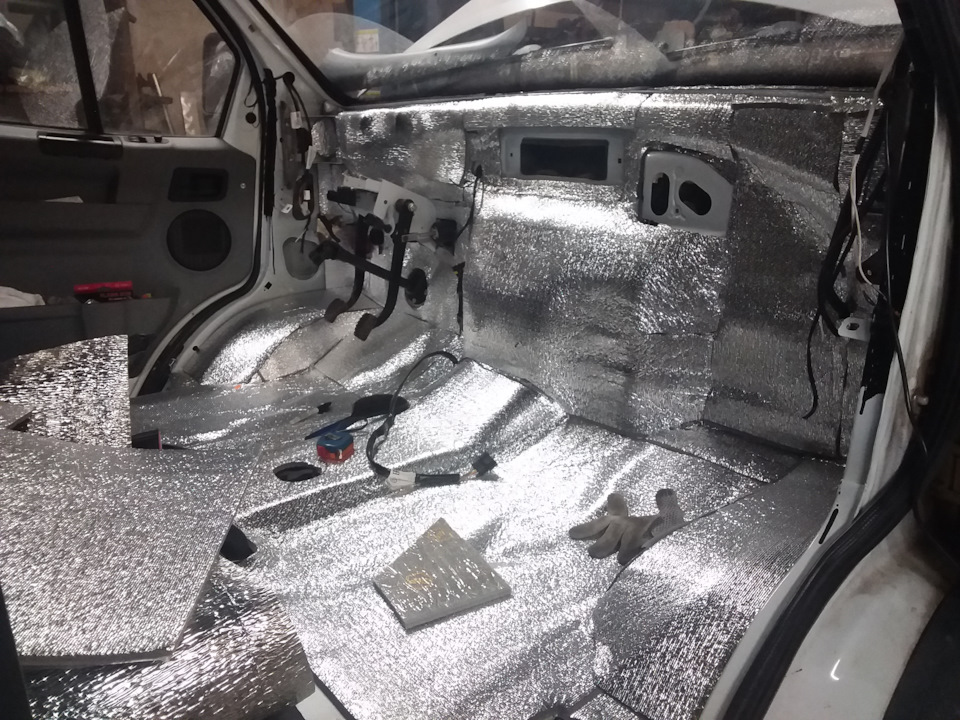

Далее снимаете заводскую шумку и начинаете заниматься творчеством

Педаль газа можно снять, можно не снимать.

Обязательно оставить места, не заклеивать, там где панель соприкасается с кузовом, в противном случае на место поставить не сможете.
Заводскую шумку надо часть отрезать по середине, ниже воздухозаборника, увидите вмятину от панели на ней, если этого не сделать, сложно будет поставить панель на место.
Так же надо обрезать примерно на 1 см пластик облицовочный, к которому крепятся динамики, со стороны лобовины и арки колёс.
Собирается всё в обратном порядке.
Вибру я использую 2мм толщиной, надо 4 листа. Шумка 10 мм толщиной, расход 7 листов (лобовина, пол под ногами и креслами, ниши подножек).
Время, примерно 2 дня в одиночку, не спеша, с расстановкой.
И в конце отрегулируйте педаль сцепления, её надо поднять по максимуму, на всю длину винта (это можно сделать пока снята панель).
Вобщем процесс кропотливый, но не сложный, дерзайте.

Как снять панель приборов Газель Бизнес образца 2017г(инструкция)

я снимал воздухозаборник и блочок с релюшками слева
также если планируете снимать педаль газа обратите внимание что открутив из салона ее болты вот эти две гаечки кронштейна в центре надо скрутить заранее, а-то потеряются; конструкторам привет

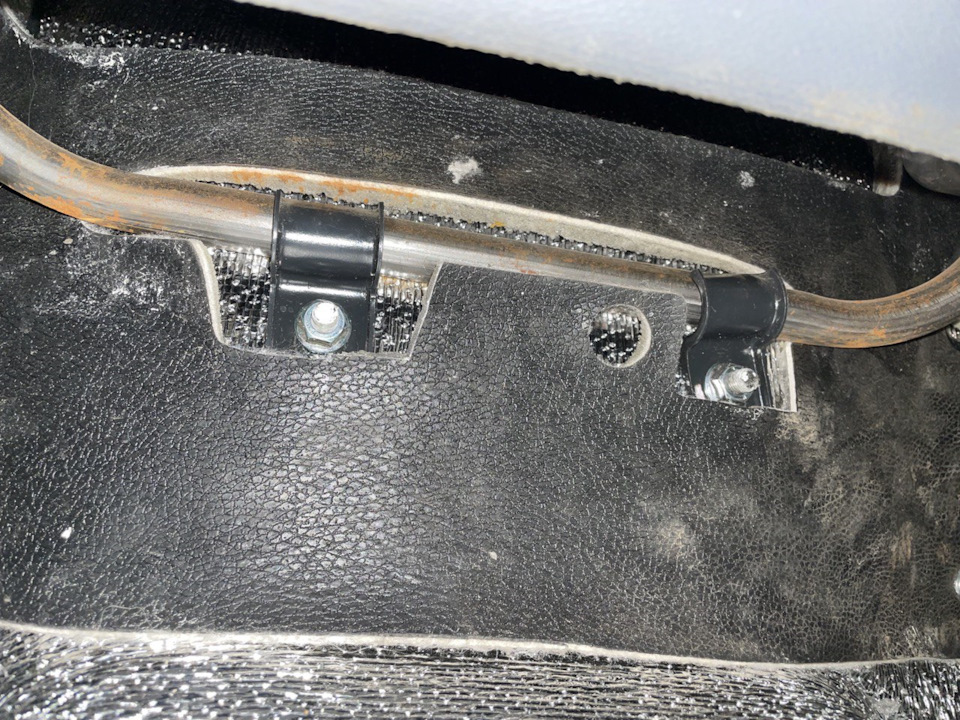

Переходим под панель в центр и откручиваем 2 гайки снизу под трубкой

Теперь снимаем кожух рулевой колонки

и откручиваете колонку с кронштейна открутив 4 таких же болта

потом опустив колонку снимаем этот черный кронштейн в центре

Дальше снимаем комбинацию приборов сняв с нее разъем кладем в сторону, кожух комбинации надо с силой тянуть на себя с краев там 4 защелки и 2 направляющие без фото
Теперь надо отключить разъемы:
с боков

и слева там же
потом эти

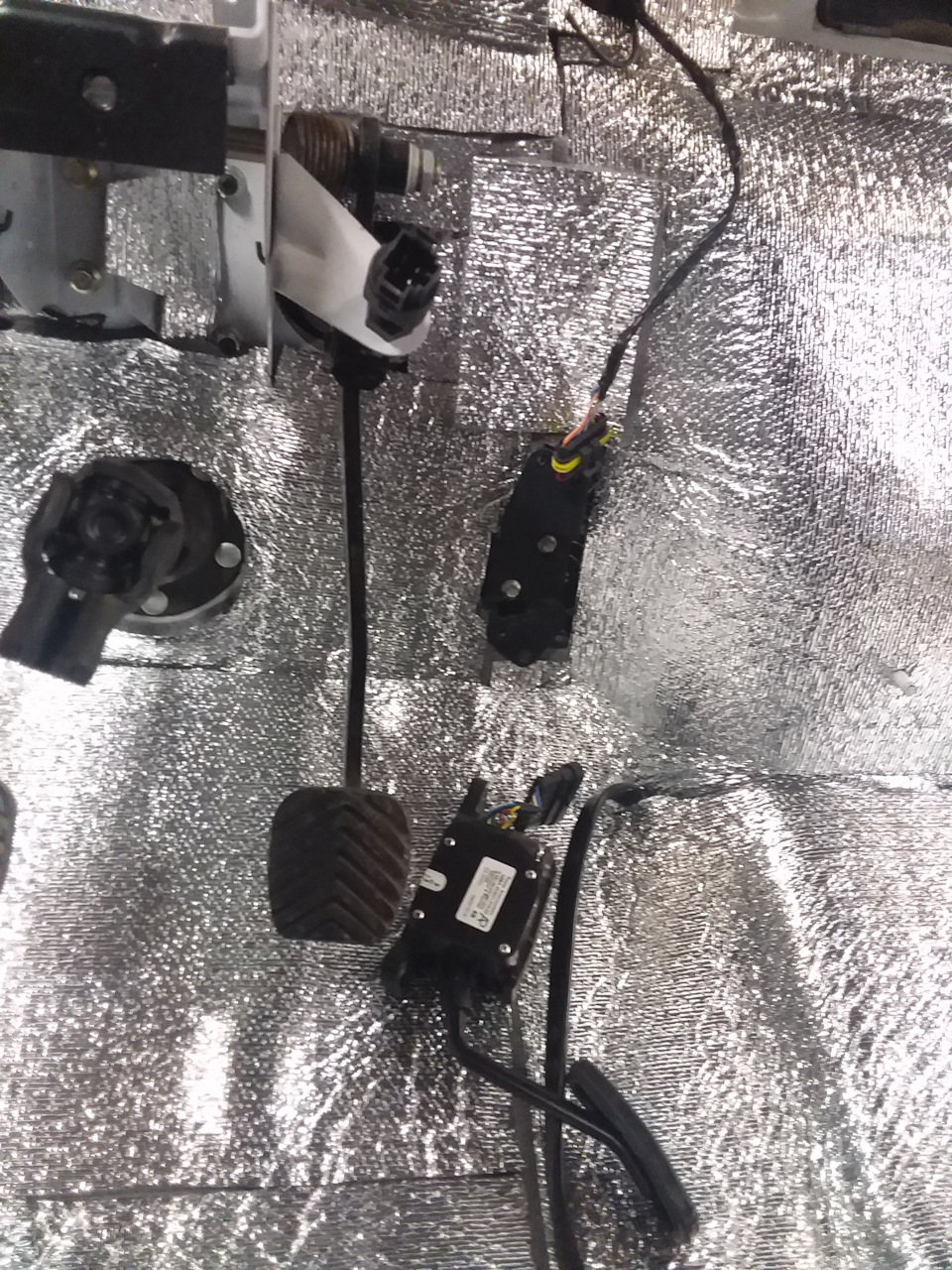

Все разъемы с педалей

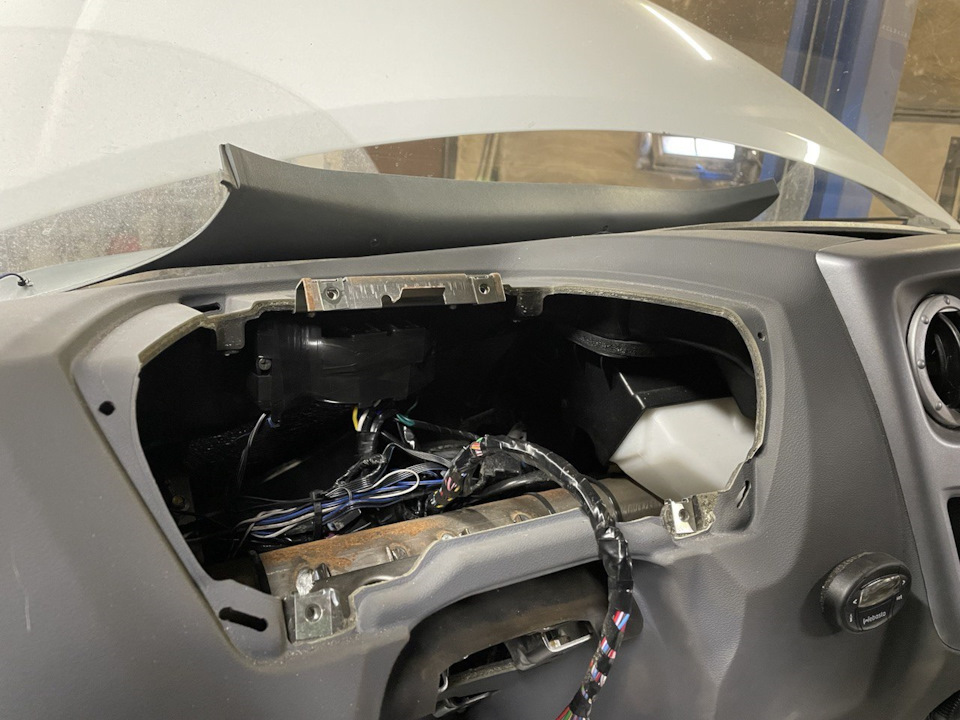

Осталось отключить 2(вроде) разъема внутри панели — доступ через окно комбинации приборов
Расположены они внутри панели выше и правее вот этого разъема на фото выше, там 2 одинаковых разъема но подключен один. Разъемы потом соединяются по цветам и расположению контактов, подобрать не сложно
Ну и у меня еще куча разъемов от блока сигнализации была
Вот теперь надо приподнять правый край панели и потянуть на себя но лучше синхронно с обеих сторон, и привлечь третьего, который будет если чего разъемы забытые отключать

Как снять панель бизнес

Грузовой автомобиль Газель — это не просто средство передвижения, а рабочее место водителя. И чем комфортнее он будет себя чувствовать на этом месте, тем больше сможет проехать, не испытывая сильного утомления. А если водитель не утомляется при управлении транспортным средством, то он меньше совершает ошибок и не подвергает опасности ни себя, ни находящихся вокруг участников дорожного движения, ни пассажиров. Для коммерческих автомобилей вопрос комфорта должен быть одним из основных приоритетов, поскольку водитель такого транспорта достаточно большое время проводит внутри автомобиля. А целый день управлять автомобилем, в котором некомфортная температура, очень тяжело. Также данный вид транспорта часто находится вне населённых пунктов, и при возникновении какой-либо поломки устранить неисправность будет очень проблематично. Поэтому при возникновении подозрения на неисправности печки Газель Бизнес, нужно провести детальную диагностику и произвести ремонт или замену при необходимости.

Возможные неисправности

Своевременный ремонт печки Газель — это вопрос не только комфорта, но и безопасности на дороге. Поломка может произойти в любое время года, но в основном это случается с приходом холодов, поскольку летом обогревателем не пользуется, а небольшие проблемы, возникающие в процессе эксплуатации в предыдущем сезоне, за лето забываются. Основные причины неисправности печки, которые могут возникнуть в процессе эксплуатации Газели Бизнес:

• воздух, выходящий из дефлекторов, недостаточно горячий;
• подтёки охлаждающей жидкости в салон автомобиля;
• моторчик отопителя недостаточно сильно крутится либо вообще не крутится;
• при работе моторчика слышен шум.

При всех этих симптомах нужно проверить неисправный отопитель. Можно это сделать как своими руками, так и прибегнуть к помощи квалифицированных специалистов.

Меняем отопитель самостоятельно

Замена отопителя — очень серьёзный и длительный процесс. Но если у вас имеется свой гараж или хотя бы крытое место, то замена будет проведена в более комфортных условиях. Также следует запастись всем необходимым инструментом. Потребуются набор головок и набор отвёрток. Для доступа к отопителю необходимо демонтировать всю панель приборов.

• отключить автомобиль от электропитания, сняв клеммы с аккумулятора;
• открутить боковые пластиковые накладки;
• снять динамики, встроенные в панель;
• отсоединить панель приборов (тахометр, спидометр и др.);
• снять боковые крышки с двух сторон;
• снять блок управления климат контролем с дефлекторами;
• демонтировать верхний дефлектор под лобовым стеклом;
• снять нижний бардачок;
• далее, открутим два болта крепления отопителя с моторного отсека;
• сливаем охлаждающую жидкость в заранее подготовленную тару;
• необходимо снять патрубки, которые крепятся к радиатору печки (в них будут остатки охлаждающей жидкости, нужно принять меры, чтобы избежать протекания в салон);
• затем необходимо пометить все клеммы электропроводки, подходящие к приборной панели, и отсоединить их;
• далее, откручиваем крепление рулевой колонки к панели приборов и кладём её на сиденье;
• затем необходимо аккуратно достать панель (для этой процедуры понадобится помощник);
• аккуратно кладём панель на что-нибудь мягкое, чтобы не поцарапать;
• далее, необходимо демонтировать железный каркас, на котором закреплён неисправный отопитель, и также совместно с помощником извлекаем всю конструкцию в сборе;
• затем отсоединяем все воздуховоды, которые идут от печки (их лучше пометить или сфотографировать, чтобы при сборке не перепутать);
• приступаем к разборке печки (откручиваем все винтики и снимаем все скобы).

Дальше необходимо провести детальную диагностику всех механизмов. Радиатор отопителя обязательно промыть и проверить на протечку. Сделать это можно, подав воздух под небольшим давлением в патрубки радиатора и окунув его в воду, необходимо следить за появлениями пузырей. Если потребуется замена, то это нужно сделать, поскольку большая работа проделана по съёму торпеды, и будет обидно, если маленькая мелочь будет мешать правильной работе отопителя. Замена моторчика производится совместно с крыльчаткой. Замена реостата — обязательная процедура при таком ремонте. Электронный блок засоряется пылью и быстро приходит в негодность. Далее, собрать всё в обратной последовательности. И до того как прикрутить панель на место, необходимо подключить всё электропитание и проверить работу отопителя на всех режимах, и только после этого приступать к окончательной сборке. Также рекомендуется установка салонного фильтра, он продлит срок службы отопителя и сделает воздух в автомобиле немного чище.

Проделать такую процедуру самому сложно, а вот с помощником гораздо проще и, главное — быстрее.

Замена вентилятора отопителя ГАЗель Бизнес (со снятием панели приборов)

Ремонт печки на автомобиле ГАЗель Бизнес: замена вентилятора отопителя

Система отопления автомобиля ГАЗель Бизнес является составной частью системы охлаждения и работает за счет тепла выделяемого при работе двигателя автомобиля. Принцип работы системы отопления достаточно прост: охлаждающая жидкость проходя через систему охлаждения двигателя поглощает выделяемое им тепло, затем она попадает в радиатор отопителя (печку) и нагревает его, а вентилятор продувает воздух через соты радиатора отопителя, после чего нагретый воздух распространяется по салону автомобиля.

При отсутствии потока воздуха и шума от работы вентилятора отопителя при включении печки необходимо провести проверку следующих узлов системы отопления автомобиля ГАЗель Бизнес:

• исправность предохранителей электрической цепи;
• целостность проводки и разъемов электрической цепи;
• диагностику двигателя вентилятора отопителя (печки).

По результатам проверки электрической схемы и диагностики двигателя вентилятора отопителя (печки) производится ремонт или замена неисправных узлов системы отопления автомобиля ГАЗель Бизнес, если они неремонтопригодны или ремонт экономически нецелесообразен.

Основной сложностью при ремонте или замене двигателя вентилятора печки на автомобиле ГАЗель Бизнес является то, что для этого необходимо произвести полный демонтаж торпеды с панелью приборов.

Торпеда и панель приборов ГАЗель Бизнес: 1 — Жгут проводов (27053724229170); 2 — Ящик вещевой верхний (27055303010); 3 — Ящик вещевой нижний (27055303090); 4 — Дефростер передний (27055325084); 5 — Основание панели приборов (27055325085); 6 — Шторка рулевой колонки (27055325086); 7 — Кожух (27055325089); 8 — Каркас панели приборов (27055325090); 9 — Крышка монтажного блока (27055325091); 10 — Накладка панели приборов правая (27055325092); 11 — Накладка панели приборов левая (27055325093); 12 — Каркас средний (27055325094); 13 — Декоративная накладка правая (27055325095); 14 — Декоративная накладка центральная (27055325096); 15 — Декоративная накладка левая (27055325097); 16 — Боковина правая (27055325098); 17 — Боковина правая (27055325099); 18 — Отопитель (27058101010); 19 — Блок управления ОВУ (2705812102010); 20 — Пепельница (27058203099); 21 — Подстаканник (311058207070); 22 — Ящик для документов (27058213090); 23 — Дефлектор наружный правый (311058104332); 24 — Дефлектор наружный левый (311058104333); 25 — Кронштейн подстаканника (27058207098); 26 — Крышка нижнего вещевого ящика (27055303092); 27 — Канал воздушный дефростера правый (27058104092); 28 — Канал воздушный дефростера левый (27058104093); 29 — Канал воздушный центральный правый (27058104094); 30 — Канал воздушный центральный левый (27058104095); 31 — Канал воздушный дефлектора правый (27058108092); 32 — Канал воздушный дефлектора левый (27058108093); 41 — Облицовка центральной части (27055325114); 42 — Облицовка комбинации приборов (27055325128); 44 — Заглушка ручки дополнительного отопителя (27055325140); 45 — Клапан держателя мобильного телефона (27055325301); 46 — Прижим крышки (27055325302); 47 — Пружина клапана (27055325303); 49 — Воздушный канал нижний правый (27058103100); 50 — Воздушный канал нижний левый (27058103101); 51 — Дефлектор бокового стекла правый (27058108100); 60 — Кронштейн трубопроводов (27058120170); 63 — Облицовка пепельницы (27058203107); 64 — Облицовка среднего левого подстаканника (27058207121); 65 — Облицовка среднего правого подстаканника (27058207122); 82 — Комбинация приборов (4505380101006).

Отопитель ГАЗель Бизнес: 3 — Радиатор отопителя (27058101060); 4 — Распределитель правый (27058101250); 5 — Распределитель левый (27058101251); 6 — Заслонка подмешивания (27058101464); 7 — Заслонка рециркуляции (27058101670); 9 — Втулка уплотнительная (123717035); 10 — Винт 5х16 (33025325400); 11 — Кожух радиатора (27058101100); 12 — Крышка кожуха (27058101101); 13 — Перегородка вентилятора (27058101105); 14 — Крышка (27058101124); 15 — Крышка радиатора (27058101128); 16 — Уплотнитель радиатора (27058101157); 17 — Втулка распорная (27058101195); 18 — Втулка (27058101197); 19 — Заглушка (27058101198); 20 — Ось заслонки (33108101244); 21 — Ось заслонки рециркуляции (27058101265); 22 — Перегородка радиатора (27058101486); 23 — Фиксатор (33108101616); 24 — Крышка БРС (27058101646); 25 — Кронштейн заслонки рециркуляции (27058101672); 26 — Поводок заслонки подмешивания (27058101698); 27 — Рейка заслонки распределения (33108101788); 28 — Рейка заслонки вентиляции (33108101790); 29 — Рейка заслонки рециркуляции (27058101788); 30 — Уплотнитель отопителя передний (3310810189001); 31 — Кронштейн правый (27055325152); 32 — Кронштейн левый (27055325153); 33 — Скоба (310298104096); 34 — Кронштейн заслонки подмешивания (27058109078); 36 — Винт 4х16 (242019П29); 37 — Болт М6х25 (201422П29); 38 — Гайка М6 (250508П29); 39 — Шайба 6,4 (252037); 40 — Хомут зажимной (100002); 41 — Вентилятор (SPAL009A7074D); 42 — Моторедуктор 60 (45378001); 43 — Моторедуктор 90 (45378004); 44 — Блок регулирования скорости (МК4573214002); 45 — Трубка подводящая (27058101021); 46 — Трубка отводящая (27058101022); 47 — Жгут проводов (27058101500).

Порядок проведения замены вентилятора печки на автомобиле ГАЗель Бизнес со снятием панели приборов:

1. Отсоединить от аккумулятора автомобиля плюсовой провод.
2. Демонтировать боковые пластиковые накладки.
3. Демонтировать блоки под штатные динамики.
4. Снять крышки боковин слева и справа.
5. Открутить блок управления отопителя с дефлекторами.
6. Демонтировать дефлектор, который находится под лобовым стеклом.
7. Открутить и достать бардачок, которой находится внизу, с пассажирской стороны.
8. Открутить болты, которыми крепится отопитель к автомобилю со стороны мотора.
9. Слить охлаждающую жидкость из двигателя в чистую тару.
10. Демонтировать патрубки, подающие охлаждающую жидкость от двигателя в радиатор отопителя (в них будут остатки охлаждающей жидкости, поэтому нужно принять меры во избежание протекания охлаждающей жидкости в салон).
11. Отсоединить клеммы электропроводки от приборов (предварительно поставить ни них метки).
12. Открутить крепления рулевой колонки под торпедой и опустить ее на водительское сидение.
13. Снять и извлечь торпеду из салона автомобиля (эту операцию необходимо выполнять вдвоем чтобы не повредить торпеду).
14. Демонтировать железный каркас, расположенный за снятой торпедой, и извлечь его из салона автомобиля (эту операцию необходимо выполнять вдвоем).
15. Отсоединить воздуховоды, которые идут от печки (предварительно промаркировав их).
16. Снять крышку вентилятора и извлечь электродвигатель с крыльчаткой.
17. Произвести ремонт или замену вентилятора печки.
18. Провести сборку в обратном порядке.
