Разбираем боковое зеркало. Меняем подсветку в зеркале. Радуемся, что всё собрали назад.

Размышляя на досуге о своей паразитической склонности «заимствовать» полезные руководства и идеи с Драйва и ничего не привносить взамен, решил попробовать состряпать первый полезный пост.

Тем более, что есть повод — с супершкоды пришли светодиодные плафоны освещения пространства у авто, встраиваемые в боковые зеркала.

Родные «лампочки ильича», хоть и являются оригинальной запчастью, но уж больно грустно выполняют своё предназначение, а решение с заменой всего плафона, а не отдельно лампы показалось интересным и не тривиальным.

Тем, кого комплектация обделила наличием данной фичи в зеркале, советую не опускать руки а прямиком идти в БЖ к kokos1 . Он успешно и, главное, неколхозно, смог установить себе плафоны от моих зеркал. Всё заработало в штатном режиме — читаем.

Наивно полагая, что вся работа сведется к попытке не отломать снятию зеркального элемента (на драйве находил много статей, посвященных данному процессу) и отворачиванию двух болтов плафона, я вышел на 15 минут пораньше на работу, чтобы успеть, как это модно стало говорить заLEDизировать Октаху еще больше. В Итоге, отщелкнув зеркало от привода, я понял что намечается опоздание на работу и статья «Как разобрать зеркало заднего вида»

И вот что из этого получилось:

Как разобрать боковое зеркало заднего вида на Octavia A5 FL

Для успешной разборки и, главное, сборки назад зеркала нам понадобятся:

1. Небольшая плоская отвертка (лучше две) для отщелкивания защёлок. (Брутальные перцы могут это делать руками)
2. Длинная тонкая отвёртка и мягкая ткань, чтобы её обмотать. (Мне не пригодилась, но другие ей пользуются)
2. TORX T10 — в простонародье ключ-звёздочка на 10. (Я использовал обычную отвертку со сменными битами) — без этого пункта уж точно никуда — брутальность не поможет.
3. 100 грамм успокоительного, чтобы не бояться отрывать демонтировать зеркальный элемент
4. Минут по 15 времени на каждое зеркало.

1. Отсоединяем зеркальный элемент от бокового зеркала: Это самый ответственный и нервный момент — страх сломать зеркало велик.
Кто-то это делает при помощи отвертки, кто-то каким-то съемником «Вилка», у меня получилось все сделать руками.

Вот, например, комментарий шкодовода SanchoPanso998 по вопросу съемки зеркала:

Сначала нужно снять зеркало, это самый ответственный момент. Руками отводишь зеркало так что бы у тебя сверху получилась щель, светишь туда фонариком и сразу увидишь где находятся защелки. Всего защелок 4 штуки, если представить цеферблат то на 2, 5, 7, 10 часов (примерно) Каждая из защелок состоит из двух зацепов, между ними какой то выступ. Я использовал тонкую отвертку которую загнул как букву Г, загиб примерно 2мм. Т.к. ты зеркало тянешь на себя то это уже дает напряжение на защелки, приподнимая их ты почувствуешь как зеркало помаленьку отстегивается. Сильно не тяни.

Как делал я:

— Выворачиваем зеркальный элемент максимально в сторону машины и вниз. Либо, просто максимально вниз (у меня получалось из обоих положений.)

— Просовываем палец\пальцы в образовавшиеся щели, беремся за зеркальный элемент и начинаем плавно тянуть в сторону, куда направлено зеркало. Т.е. Если зеркало у вас полностью опущено вниз и вы просунули пальцы (отвертку) сверху, то тянем примерно себе к поясу (ну уж очень хочется написать «перпендикулярно плоскости зеркала»).
-в какой то момент вы почувствуете щелчок и зеркало станет немного болтаться — это отсоединились 1 или 2 защелки из 4-х. Продолжаем тянуть в том же направлении и в итоге зеркало окажется у вас в руках.
Будьте осторожны — к зеркальному элементу подведены 2 провода, питающие обогрев.

—————————————
Если вашей целью была замена лампы подсветки на светодиодную, то вам осталось лишь вытянуть за резиновый уплотнитель, в который входят 2 провода, лампу из плафона, вытянуть лампу из разъема (защелок нет) и собрать всё в обратном порядке.
Зеркало защелкивается легко — на нем есть две длинные напрявляющие, которыми нужно попасть в соответствующие пазы.

—————————————
2. Аккуратно отсоединяем питание обогрева зеркала. Разъемы достаточно тугие, поэтому советую придерживать их у основания одной рукой, чтобы не повредить обогрев.

.
Вот самое сложное и позади.
—————————————
3. Берем ключ\отвертку TORX T10 и отворачиваем механизм регулировки зеркала, попутно изучая строение зеркала изнутри:

1. — Самый неудобный винт из всех — он углублен в механизм и моя отвертка к нему не подлезала. Пришлось не до конца вставлять биту в держатель на отвертке.
2, 3 — винты крепления механизма регулировки зеркала
4 — Данный винт соединяет поворотник и нижнюю часть зеркала. Его откручиваем только если нам нужно заменить\починить поворотник.
5 — направляющие зеркального элемента. В них вставляются ответные «лепестки», закрепленные на зеркальном элементе. При установке зеркального элемента необходимо следить, чтобы лепестки попали в эти направляющие
6. — «органайзер» для проводов питания подсветки и управления регулировкой зеркала. Не забудьте убрать туда провода при обратной сборке.
—————————————

4. Отвернув механизм, тянем его на себя, не теряя винты и аккуратно оставляем висеть.

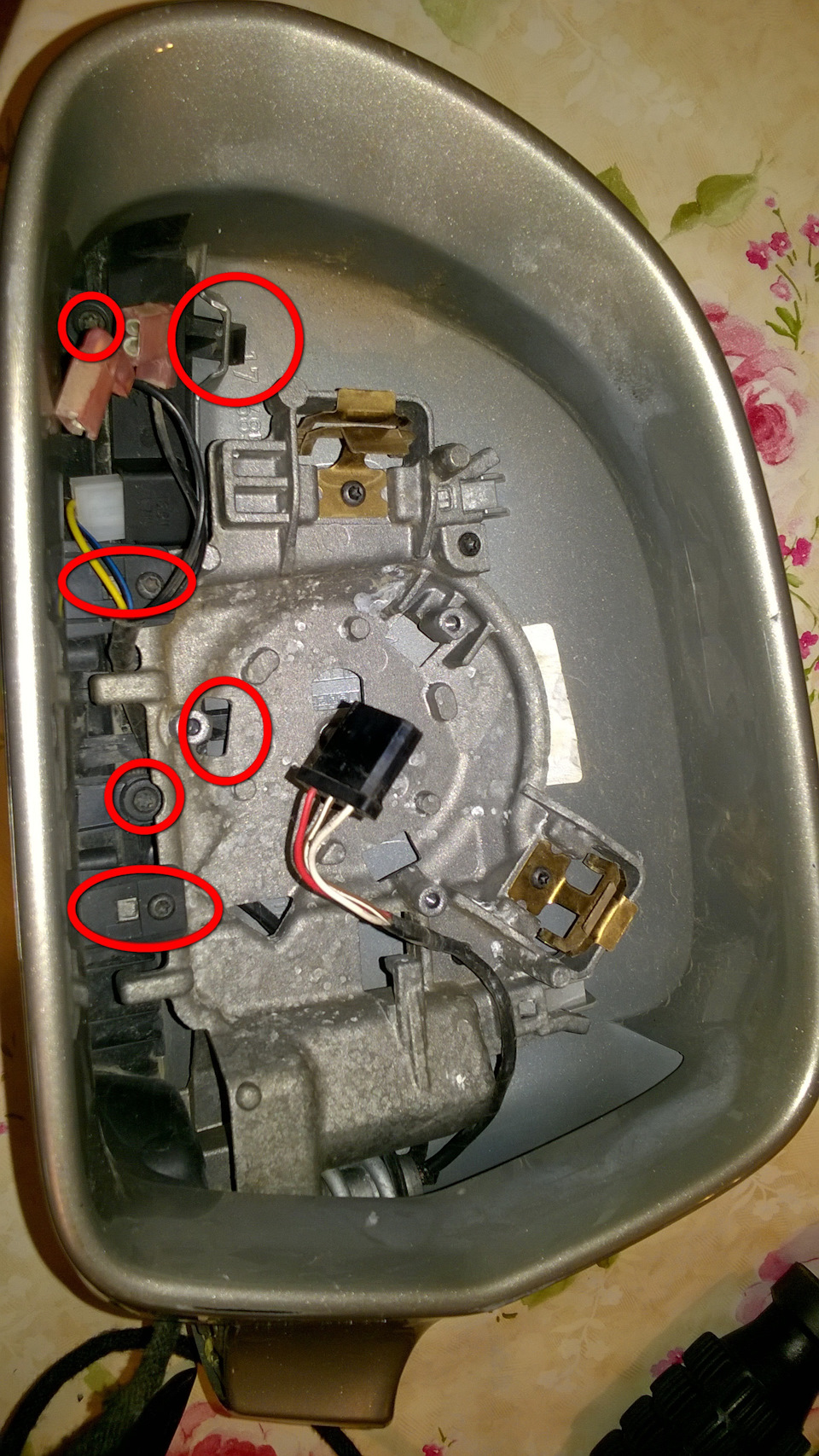

Закрепляем навыки работы отверткой — выкручиваем еще 4 винта и продолжаем изучать строение зеркала:

1,2 — винты крепления белой части корпуса зеркала к металлическому «скелету»
3,4 — винты крепления черной части корпуса зеркала к тому же скелету
5,6 — защелки между «скелетом» и белой частью корпуса
7 — защелки между белой и черной частью корпуса. ВНИМАНИЕ! Как выяснилось при написании руководства, этих защелок две! Вторая должна быть доступна через отверстие в «скелете», расположенное правее цифры 3.
—————————————

5. Снятие верхней (Белой) части корпуса зеркала.

Для того, чтобы снять белую часть корпуса необходимо освободить защелки номер 5,6,7 (см фото выше), потянуть вверх чуть-чуть поворачивая от себя. От себя — чтобы освободить защелки, находящиеся вдоль черной половины корпуса зеркала (см фото.)
Будьте внимательны! защелок под номером 7 две. Одну я, как оказалось, сломал. На фото снятого корпуса видно, где я «накосячил». Доступ ко второй защелке — через отверстие в металлическом скелете.

6. Снимаем нижнюю часть корпуса.
Некрашеная часть корпуса держится на трех защёлках с одной стороны:

и одной защёлке с другой:

Освобождаем защелки и тянем вниз.

Наконец мы добрались до плафона подсветки пространства у автомобиля.
2 — защёлка, которую я не заметил
3 — через это отверстие предположтельно можно добраться до защёлки 2

Откручиваем два винта всё тем же торксом T10

Ставим новый плафон, как говорится, «Болт он».

Собираем всё в обратном порядке.

При сборке обоих зеркал у меня не возникло никаких сложностей.

Итог: практически бесполезная из-за никакой яркости функция стала приятным ништячком. Ночное фото, увы, есть только в гараже и хренового качества, но «прожектор» на нем видно отчетливо.

Фото от магазина:

Да — решение не самое бюджетное — 40 Евро + доставка, но я доволен как слон.
Плюс — получены практические навыки разборки зеркал.

Полная разборка бокового зеркала Октавия а5 ФЛ ( часть первая, донор).

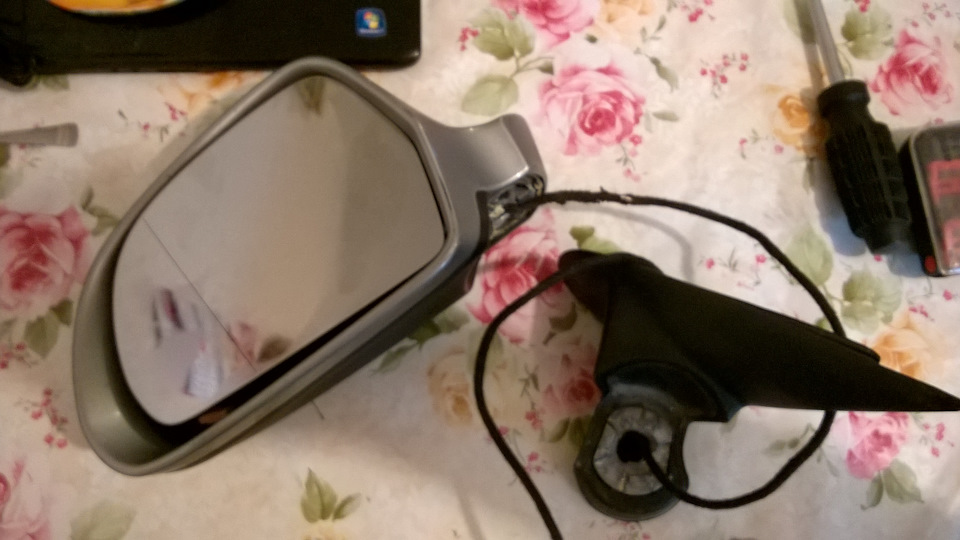

Сегодня забрал в транспортной посылку с Уфы — донор для моего левого зеркала, полностью всборе, даже в чей то цвет кузова, только сломан кронштейн. Состояние хорошее, не идеал конечно, но пойдёт.

Решил не откладывать все в «долгий ящик» и сразу принялся за разборку донора, для этого потребовалась бита т10, кусачки и тонкая шлицевая отвёртка.

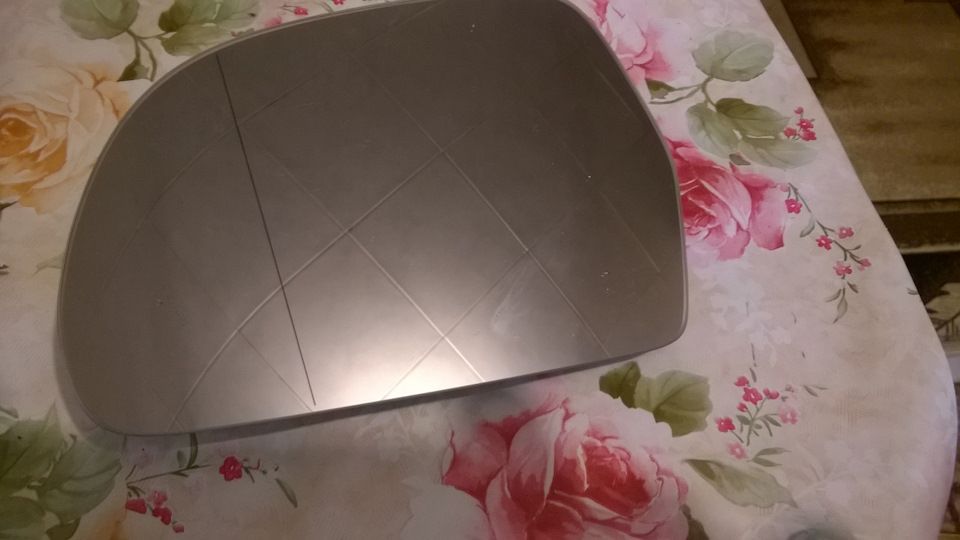

Сначала отстегнул само зеркало просунув пальцы за него добрался до защелок, всего 4 штуки, верхние защёлки вполне доступны, а нижние отстегнутся сами, после того как отстегнешь верхние.

Далее снимаем кожух самого кронштейна, откручиваем два шурупа, предварительно сняв мягкую подкладку, и преодолев сопротивление защелок.

Далее, открутив три винта, снимаем механизм поворота зеркального элемента и отсоединяем его.

После, открутив 4 винта, и отогнув 2 защелки, снимаем нижнюю часть корпуса.

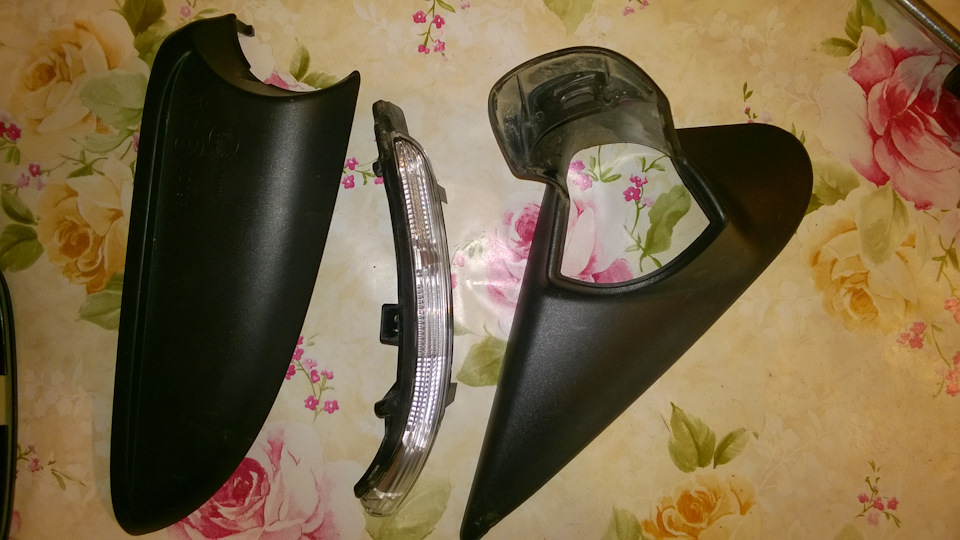

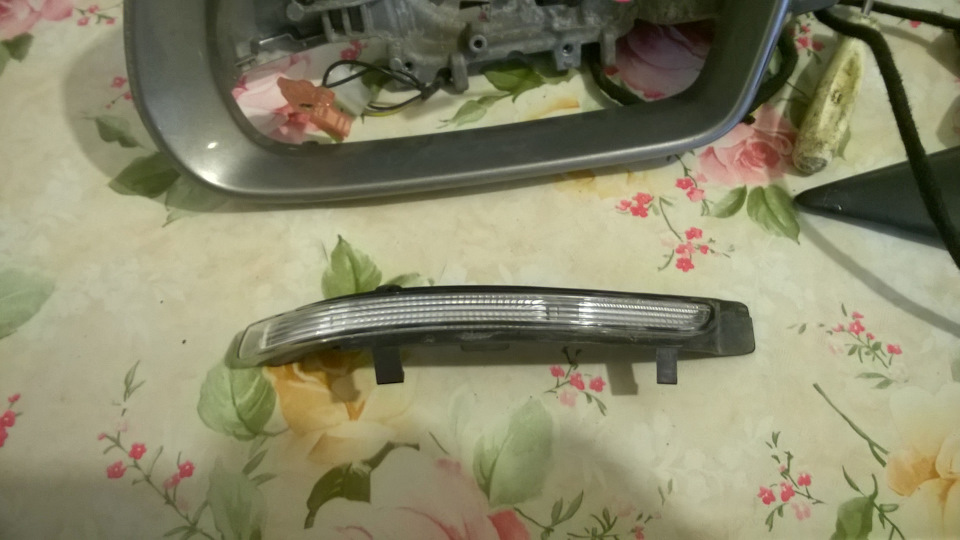

Дальше, отщелкнув пару защелок снимаем повторитель поворота.

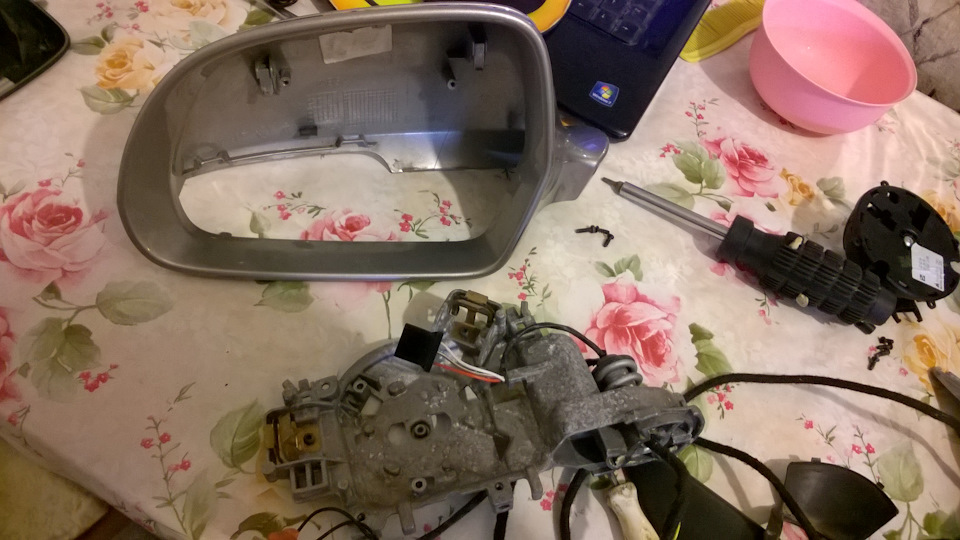

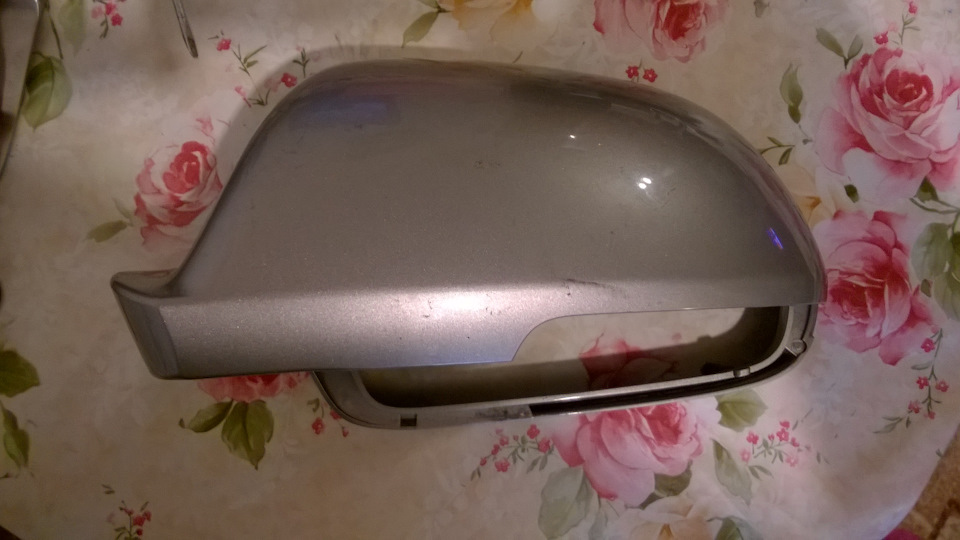

После этого, снимаем корпус самого зеркала.

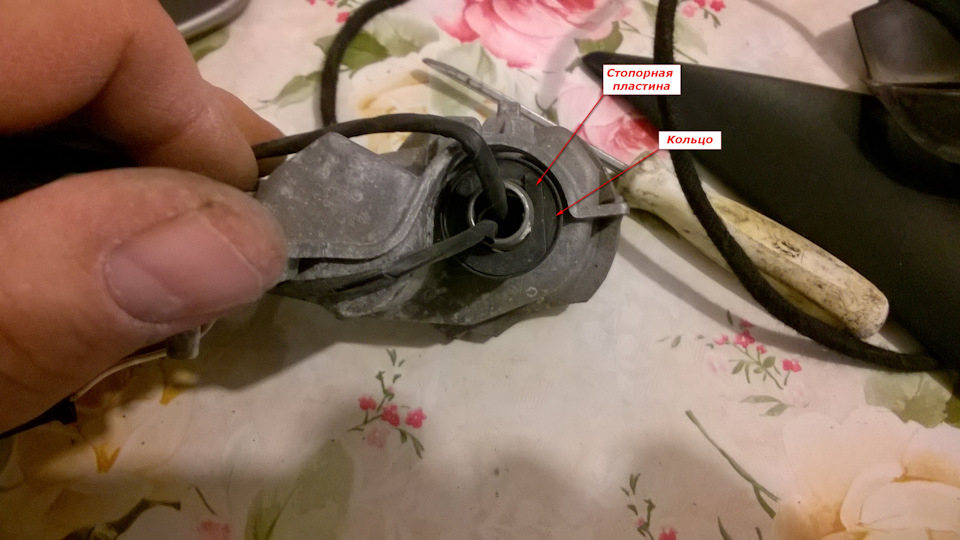

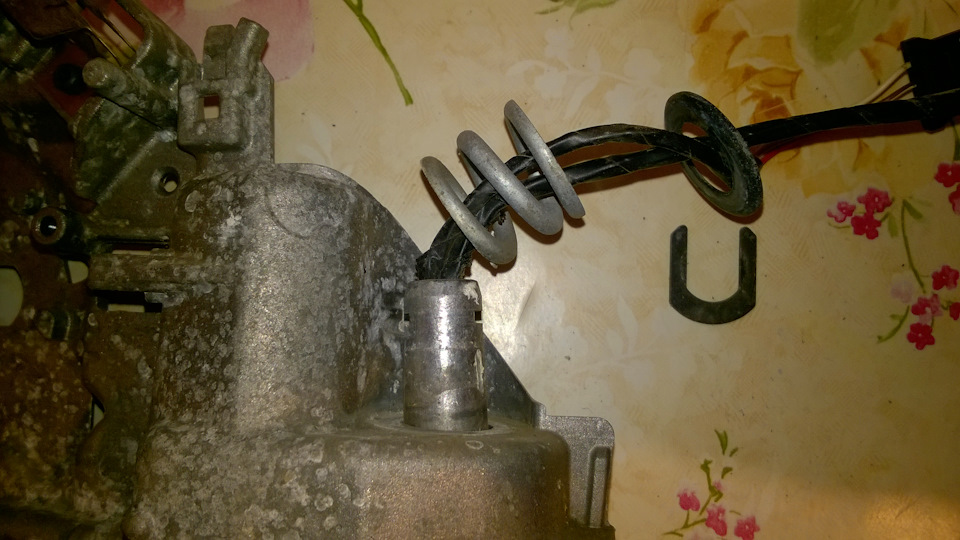

Открывается вид на пружинное крепление корпуса зеркала с кронштейном, здесь только его обломок, и поэтому никаких сложностей не возникло, пружина не натянута, вынул стопорную скобу и снял кольцо с пружиной.

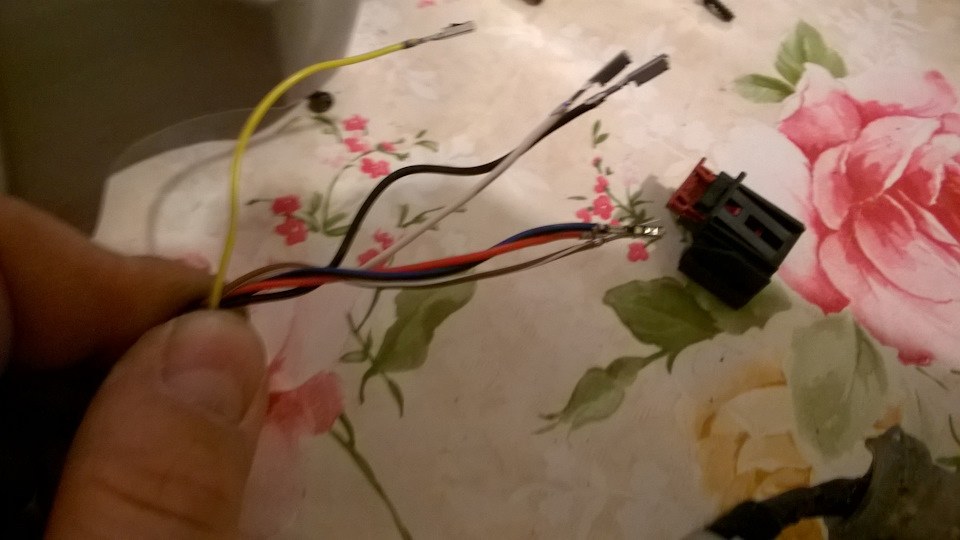

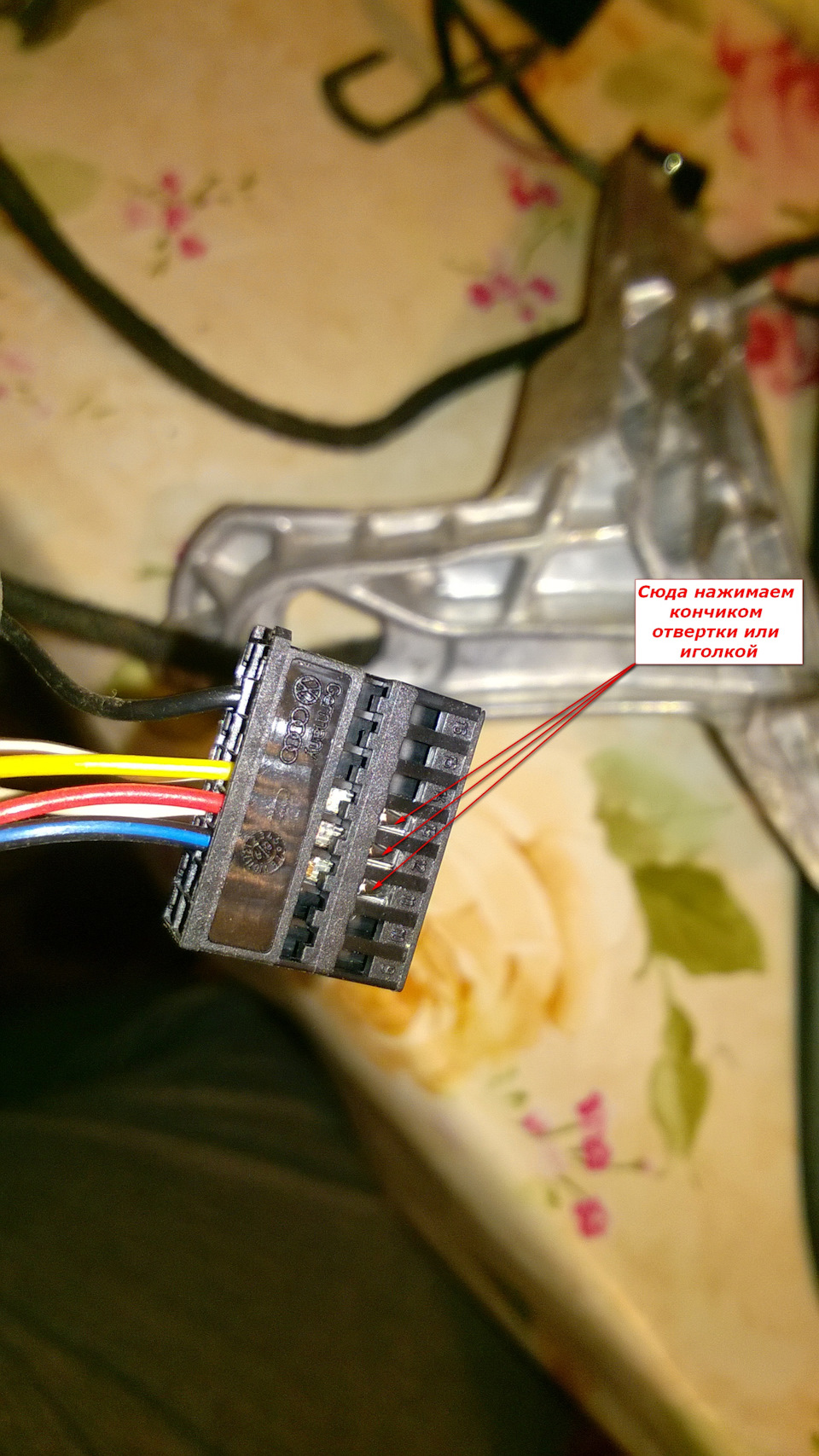

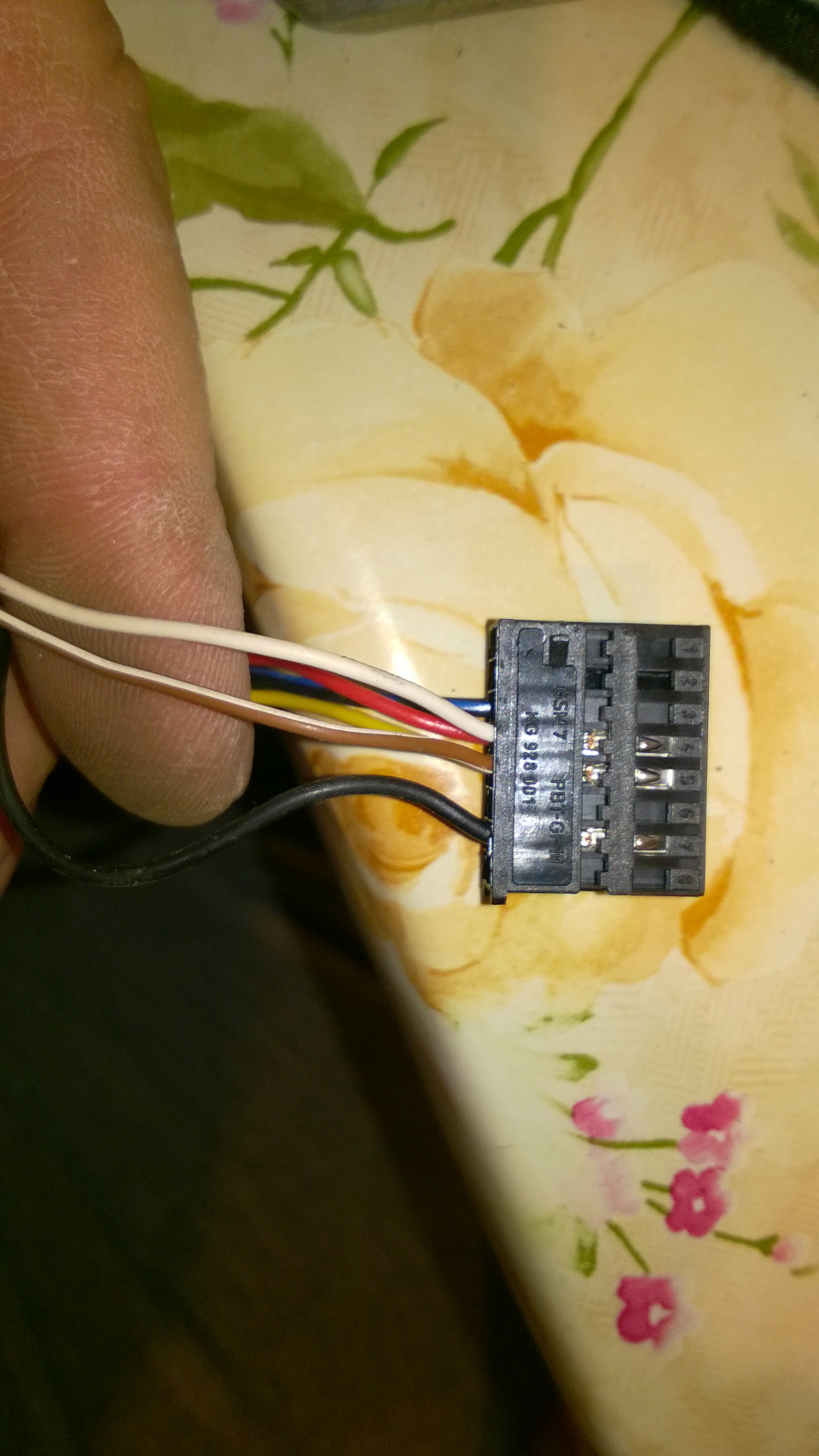

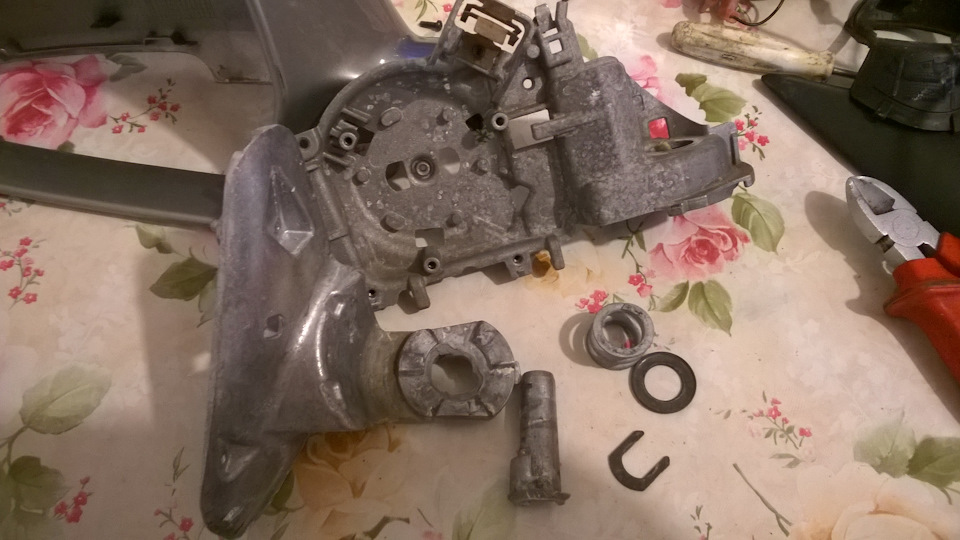

Все это разобрать по частям мешает проводка, поэтому разбираем разъём, предварительно запомнив куда какой провод подходит, распиновываем штекер и снимаем все детали.

Вот пока и все, убираем детали, теперь нужно снимать родное зеркало и таким же образом разбирать, сам процесс не буду описывать, он аналогичен, но отчёт по сборке будет с следующей записи.
