Снятие приборки на ауди 100 С4
Друзья всех с весной! у меня возникла такая проблема. Сперва перестал показывать стрелочный указатель давления а позже и компьютер перестал включатся. Зажигание поворачиваешь а писка характерного не было. Я решил снять приборку и посмотреть что да как. Ну во первых сразу скажу кучу сайтов облазил не нашел как ее снять, поэтому полез на свой страх и риск) Решив что я ж не в двигатель лезу. Скажу сразу причину неисправности стрелочного указателя я нашел. Там штепсель который вставляется в приборку сломан и болтается.
не держится в приборке крепко от этого то работает то не работает. С компьютером оказалось сложнее. Он зажегся но я так и не понял от чего, так как я проверил все что только можно. Все провода шевелил и на приборке и глубже, до куда только мог залесть. Итог комп работает( пока без нареканий) . Указатель стрелочный то работает то нет но и там я неисправность знаю. Остался вопрос. Может кто и знает. Как там освещаются приборы. Я лампочку не нашел а у меня почему то температура и половина тохометра не освещается. Хотелось бы исправить. В заключение темы хотелось бы все же написать порядок съема приборки ауди 100 С4, вдруг еще будут такие как и я) те кто не знает что и как):
1. Снимаем кожух рулевой колонки, так как она будет мешать. Да я слышал что на некоторых ауди 100 руль регулируется по высоте но у меня нет.
2. Дальше после кожуха снимаем длинную пластмассовую палку( как она там правильно зовется не знаю)) идущую вдоль приборки. Снимаем осторожно чтобы не сломать!

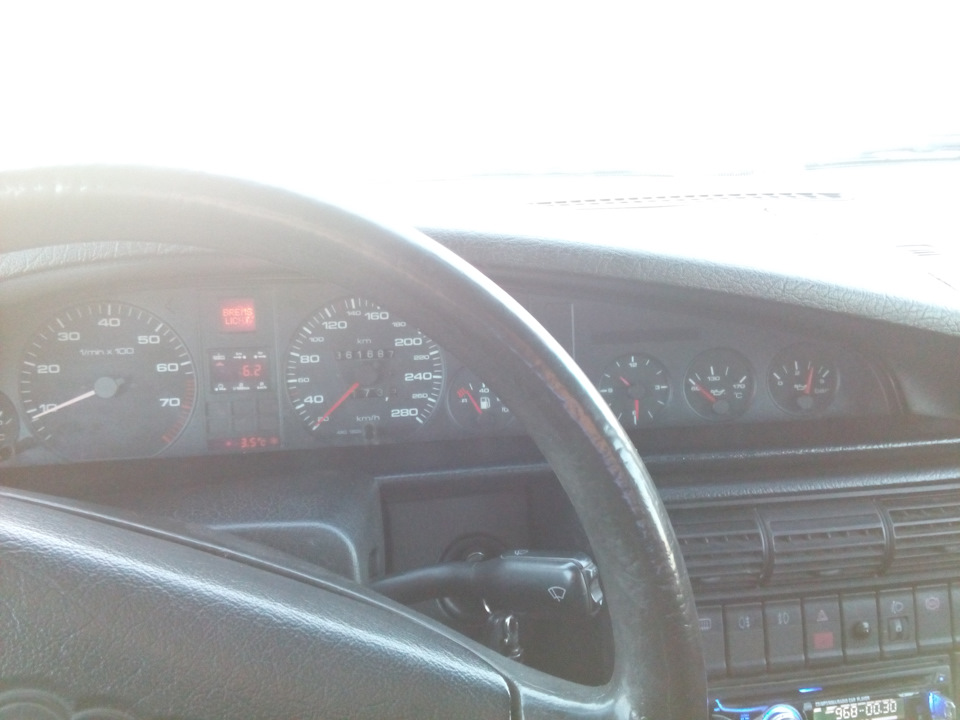

3. И вот приборка на виду. Там шурупы которые откручиваются простой крестовой отверткой. Откручиваем и осторожно ее вытаскиваем. Осторожно потом что там провода короткие.Сбор в обратном порядке!
В заключение хочу сказать про копье. Пытался завести но с карбюратора ручьем побежал бензин. Сейчас купил ремкомплект и полезу в него что ж теперь делать) запись потом сделаю)
Как разобрать салон Audi 100/A6 C4. Подробный отчет, как снять торпеду, бороду, тоннель, ковер на Ауди А6 С4.
1) Как снять сидения (рекаро или обычное сидение, разницы нет).
— снимаем две заглушки на рельсах со стороны задних пассажиров.
— отодвигаем сидение максимально назад.
— отсоединяем (вынимаем) стопор, который не позволяет полностью выдвинуть сидения (вынимаем стопор и сдвигаем сидение назад)
2) Как снять центральный тоннель салона.
— поднимаем вверх чехол ручки кпп (поддеть можно тонкой отверткой или ножом, крепится на защелках)
— откручиваем два болта
— отодвигаем сидения вперед
— откручиваем два болта по бокам тоннеля
Чтобы снять ручку ручника нужно:
— вытянуть вниз защелку под ручкой
— вытянуть ручку вперед.
3) Как снять бороду

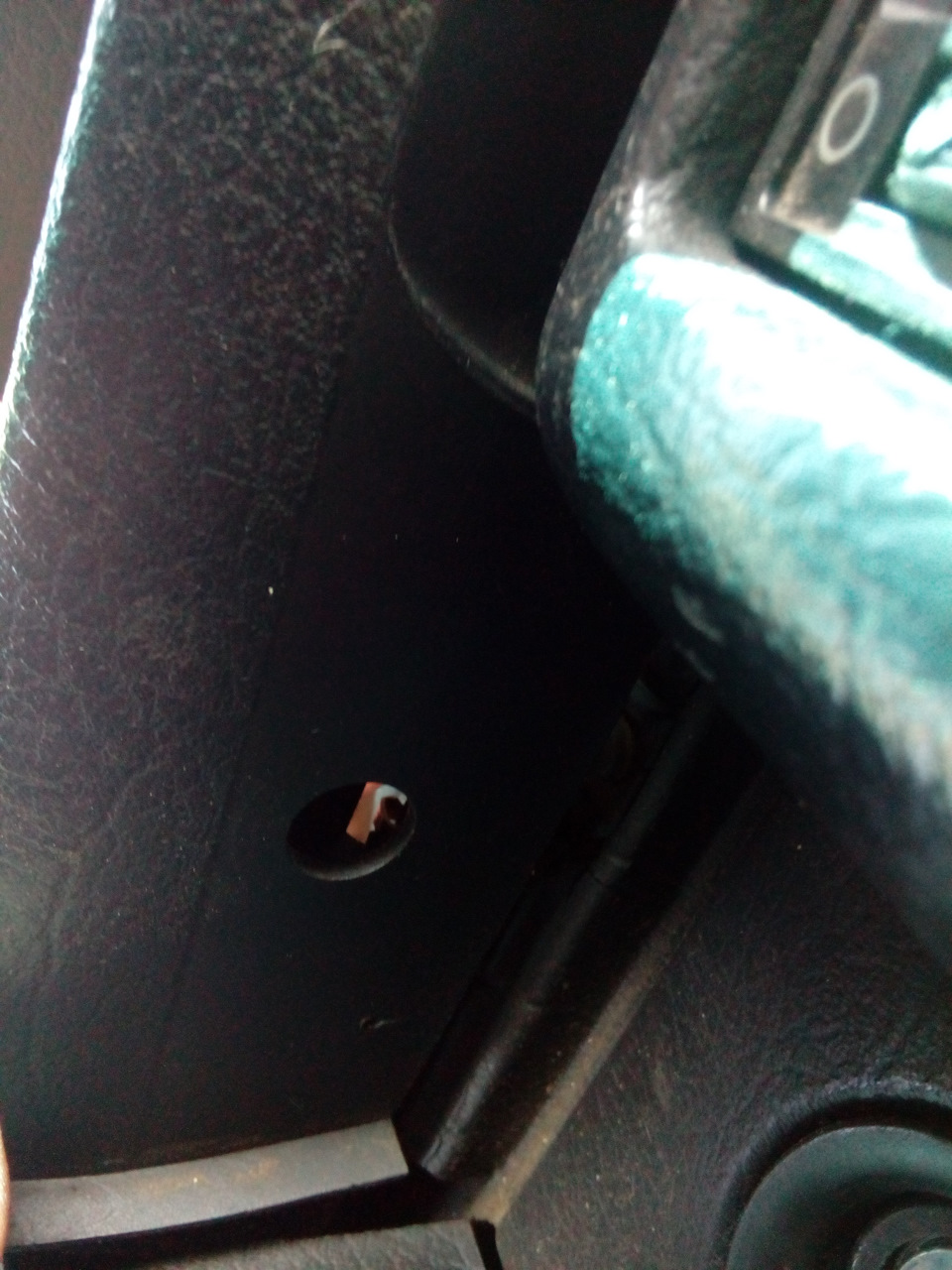

— со стороны водителя вынимаем заглушку и откручиваем маленькую гайку на 8.
— снимаем пластиковую или деревянную накладку на климат (держится на двух защелках) и вынимаем две заглушки по бокам панели с кнопками (тоже на защелках)
— откручиваем 4 болта (они держат: регулировку зеркал, прикуриватель (на ауди 100), прикуриватель, а так же рамку, на которой зафиксирован климат контроль)
— вынимаем центральные воздуховоды, потянув их на себя
— откручиваем два болта, крепящие бороду к рамке, и несколько болтов, крепящих бороду к торпеде.
— с правой стороны борода не прикручивается, а вставляется (заезжает) в крепление, показанное на фото.
Для удобство можно открутить ручку кпп и снять ее вместе с рамкой.
— тянем бороду на себя и вынимаем.
Остается снять центральную рамку (держится на двух болтах. прикручивается к торпеде). Панель с кнопками можно не откручивать и кнопки не вынимать. Отсоединяем все провода (от кнопок, от прикуривателя, от регулировки зеркал, от климата или печки)
5) Снимаем руль (регулируемый по высоте и вылету) с подушкой безопасности, стрекозу и панель приборов.
— откручиваем (звездочкой) подушку безопасности и отсоединяем ее
— снимаем руль, крепится большой гайкой (на сколько не помню, кто знает пишите в комментариях — исправлю)
— откручиваем два шурупчика (у меня они были под крестовую отвертку) внизу под рулем (они соединяют нижнюю и верхнюю накладку) и снимаем верхнюю накладку.
— чтобы снять нижнюю накладку нужно отсоединить две ручки регулировки руля. Левая откручивается шестигранником очень маленьким. У правой поддеваем стопор, указанный на фото и вынимаем ручку.
— снимаем стрекозу (держится на хомуте)
— панель приборов держится на четырех винтах под крестовую отвертку. (чтобы до них добраться нужно снять пластиковую длинную накладку перед приборкой)
6) Снимаем торпеду. (ну тут попроще будет)
— по бокам торпеды откручиваем болты, показанные на фото (с левой стороны 4 болта (два держат торпеду и два держат блок предохранителей) и с правой стороны два болта)
— снимаем перчаточник (вроде 5 болтов должно быть, не помню, у меня был прикручен только на 4)
— снимаем бардачок (открываем бардачок, откручиваем под ним 5 болтов и выдвигаем вперед).
— откручиваем крепление торпеды с левой и правой стороны внизу торпеды по бокам тоннеля.
— крепление торпеды под капотом. (эх, как долго я искал его. кто бы мне подсказал, что оно там есть и кто его придумал! вроде все открутил, а про это крепление и не знал!). Как оказалось, торпеда, оснащенная подушкой безопасности, прикреплена сквозь кузов под капотом! Что бы добраться до гайки, держащую торпеду, нужно снять дворники и снять три пластиковые защиты накладки под стеклом. Все на фото, думаю разберетесь, ничего сложного нет.
— снимаем подушку безопасности пассажира (если есть). после того, как сняли бардачок ныряем под торпеду, отгибает воздуховод и видим за ним металлическую пластину (защиту) подушки. откручиваем 4 гайки и пластина у вас в руках. дальше откручиваем еще один болт, который крепит подушку к кузову.
Торпеда снята! Просто тянем ее на себя, больше ее ничего не держит!
Как снять пол?
Для этого нужно снять сидения, бороду и тоннель, пластиковые накладки пола по периметру (8шт), бардачок и перчаточник для удобства. Открутить под педалью газа вот это:
Так же ковер проходит под печкой. Многие не заморачиваются и просто его разрезают, если это не сделали предыдущие владельцы. Если вы так же решите не заморачиваться и разрезать его, то вам останется только с водительской стороны приподнять ковер с кронштейна и вынуть его.
Все мои инструменты, пригодившиеся для разбора салона (отвертка крестовая и плоская, самый простой набор головок, набор шестигранников и звездочек, несколько ключей)
Практически все болты креплений бороды и торпеды откручиваются головкой на 8.
Если что — то упустил, пишите в комментариях — исправлю запись. Если есть какие — то вопросы — задавайте, отвечу. На самом деле, ничего сложного в разборе нет, все достаточно просто и элементарно. Всем удачи и ровных дорог!
