Замена штатного звукового сигнала на Hella 3FH007424811
Всех приветствую! После дождей совсем перестал работать звуковой сигнал.Решил заменить на неоригинал-Hella 3FH007424811.
Процесс замены отчасти сфоткал. Снимаем правую треугольную заглушку пластиковой картой, маленькой трещеткой с головкой на 10 откручиваем сверху болт, отсоединяем разъем сигнала, вытаскиваем его. Снимаем с пластины штатные гуделки. Я оставил штатный разъем, к нему припаял новые клаксоны, прикрутил на оригинальную пластину.
На свое место все встало без проблем, сигнал гудит хорошо.
Цена вопроса: 738 ₽ Пробег: 133 000 км
Запчасти
Комплект звуковых сигналов (без реле в комплекте)
Пропал звуковой сигнал.
Всех приветствую! Новый авто и сразу небольшой ремонтик. Пару дней назад ехал в городе, была какая то дорожная ситуация, нажал на клаксон тишина. Гудок вещь нужная, да и не то авто что бы ездить с косяками как на жиге. Перво наперво проверил 20-й предохранитель на 15А, рабочий. Почитал на форуме оказывается на фокусах присутствует такая проблема с сигналом из за неудачного расположения с низу справа возле птф. Попадает влага, грязь и контакты в фишке окисляются. Снял декоративную решетку, поддев плоской отверткой и отсоединил фишки, ключиком на 10 открутил гайку крепления к кузову. Внешне клаксон без дефектов и сухой, а вот контакты были окислившиеся.
Проверил его подключив к аккумчмку, работает, это не могло не радовать. Почистил надфилями контакты, пшикнул жидким ключом в фишки.
Подключил штекера к клаксону, проверил, работает. Собрал в обратной последовательности.
Звуковой сигнал Форд Фокус 3: снятие и замена
Необходимый инструмент: ключ «на 10».
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Снимите передний бампер (см. «Снятие установка переднего бампера», с. 253).
3. Нажмите на фиксатор и разъедините колодку жгута проводов от звукового сигнала.
4. Достаньте держатель жгута проводов из кронштейна крепления звуковых сигналов.
5. Открутите крепежный болт кронштейна звуковых сигналов.
6. . и снимите звуковые сигналы в сборе с кронштейном.
7. Подденьте отверткой 2 фиксатора.
8. . и отцепите колодку от звукового сигнала.
9. Открутите гайку крепления звукового сигнала к кронштейну.
10. . и снимите звуковой сигнал.
11. Также снимите второй сигнал.
12. Установку деталей произведите в обратном снятию порядке.
Видео инструкция
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы
Клаксон, звуковой сигнал, гудок
6 лет
Озадачиваюсь тут темой замены штатного звукового сигнала на более тяжеловесный гудок.
Штатный слабоват. Эти евроужимки на уровень шума в городе не для нас, где в городском потоке идут и гопники на жигах с трубами пердушками под шансон, и мажоры в иномарах напичканных сабвуферами под клубняк.
Для меня это еще и традиция: я везде менял, ставил как правило волговскую пару )
В принципе в ближайшей торговой точке показался интересен модельный ряд от Hella и Mitsuba. Видимо самая ходовуха.
У кого есть опыт замены? Тонкости, хитрости?
Справочник темы:
 |
гудок, звуковой сигнал, клаксон, звуки, предупреждение |
knifeman
7 сент ября 2012
Клаксон, звуковой сигнал, гудок
138K
просмотров
87
участников
268
сообщений
Adept1
13 мая 2018
Кто подскажет как подлезть к сигналам фокуса 3 рест?
Adept1
16 июня 2018
Мой вопрос выше актуален.
морфей
6 авг уста 2018
Ruwalwik
скажи пожалуйста код детали(сигнала) ?
Клаксон, звуковой сигнал, гудок (сообщение #18084192)
Marangos
4 сент ября 2018
Добрый день всем!!
подвожу итог по неработающему сигналу.
если у вас перестал гудеть автомобиль, то проверяем следующее:
1. снять крышку предохранителей под капотом у воздушного фильтра.
2. нажимая на руль, положить руку на первое реле с белой полосой, ближе к лобовому. если щелкает — см п.3
3. проверить предохранитель 15А в левом столбике, верхний. если целый — см п.4
4. снять треугольник с пассажирской стороны, найти два сигнала, снять разъем с одного, почистить контакты.
снять ключом на 10 оба сигнала с пластины, почистить место контакта на сигналах и пластине.
снять ключом на 10 саму пластину, зачистить контакт. Собрать.
В 99% проблема контакта будет на креплении болтом самой пластины и кузова авто, тк частенько попадает влага, а возможно и омывайка.
Макс136136
4 сент ября 2018
Marangos
Нужно немного подправить п.4: у нас масса на клаксон не идет по кузову, минус и плюс идут с колодки. А так норм
garikee
3 окт ября 2018 mobile
Озадачелся нахождением гудков. Просто не нашёл. Снял пассажирскую фару, нету хоть тресни. Ford Grand C-Max 2013. Может в другом месте, кто сталкивался, есть какие идеи.
Marangos
3 окт ября 2018
garikee
у фокуса3 дорест за пассажирским треугольником, под лонжероном. про С-мах не подскажу, может там же?
garikee
6 окт ября 2018 mobile
Да, там оказался, спасибо.
Adept1
17 нояб ря 2018
На экобусте по ходу только один гудок, с правой стороны. .
Helluin
20 дек абря 2018
Всем привет. Как я понял, реле клаксона находится под капотом. Подскажите такой момент, где идут провода от руля до этого реле? хочу установить 2 сигнала разных, что бы через переключатель можно было выбирать тон сигнала, если кто подобное делал или просто в курсе, где эти провода идут, буду безмерно благодарен за инфу
Макс136136
22 дек абря 2018
Helluin
Управляющий провод на реле R2 (в подкапотке) идет от BCM разъем С1 пин 31, провод фиолетово-зеленый сечением 0,5
Helluin
25 дек абря 2018
Макс136136, спасибо) управляющий это который как фаза на колонку идет? то есть его тупо поменять с тем, который на кнопке к усилку второго сигнала, а землю не трогать?
Макс136136
26 дек абря 2018
Helluin
По управляющему проводу на реле R2 подается минус от BCM (плюс идет с преда F23 (5А) в подкапотном, это если на дорестайл). А так схемы скачай и посмотри, там все есть
Helluin
30 дек абря 2018
Макс136136, да вот че-то по схеме мне как раз ничего и не ясно) нужны именно два провода которые при замыкании дают сигнал ну гудок, собственно который и должны идти от руля)
Boris56
30 дек абря 2018
Пропал гудок. Прочитал все темы . Тут как раз пришло время масло, фильтры менять. Приехал на станцию. Расказал, что би-би пропало. (у нас морозы вторую неделю 32-35) У приёмщика оказался тоже фокус. ОН мне говорит: — «Скорей всего конденсат замёрз на контактах, у меня так было» Пока масло меняли всё видать растаяло звук вернулся. Не попадите, а то вам раскажут как треугольники снимали и ещё чего.
Макс136136
3 янв аря 2019
Helluin
еще раз по схеме. При нажатии клаксона на руле подается сигнал (не управляющий плюс) на BCM, после чего с BCM управляющий сигнал (минус) подается уже на разгрузочное реле R2 в подкапотке, а уже с R2 идет силовой плюс на сами клаксоны. Будь внимателен на участке схемы от кнопки на руле до реле R2 (в подкапотном блоке) через BCM идет сигнальная (не силовая) часть схемы, а уже с R2 на клаксоны силовая часть
11 фев раля 2019 mobile
Подскажите пожалуйста, можно ли вот такую штуку отдельно приобрести или финис её
Фотку спер у MOORP
Макс136136
11 фев раля 2019
F1L
вроде как только в сборе клаксон новый или попробовать с разборки. А так купить от волги клаксоны (они погромче гудят и цена адекватная). Так что выбирай
11 фев раля 2019 mobile
Макс136136
Да по мне и штатный не плохо бибикает, попробую снять и почистить контакты, как выше писали, если не пойдёт, то задумаюсь о Волговских. Спасибо.
Макс136136
12 фев раля 2019
F1L
я такую процедуру уже делал. Если еще раз крякниться, то куплю от волги
12 фев раля 2019 mobile
Макс136136:
Что за реле такое ставят?
морфей
12 фев раля 2019
F1L
Если чистить нечего будет ,то осмелюсь предложить такой вариант:

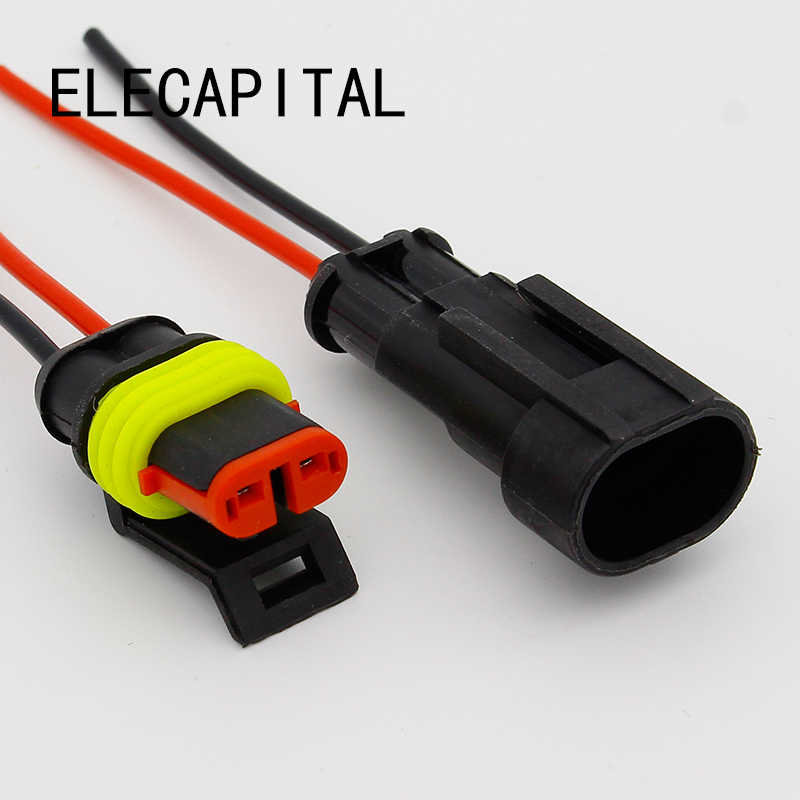

купить автомобильные разъёмы и припаять к торчащим штырькам клаксона(используя кислоту для пайки,ну или т.п.)
12 фев раля 2019 mobile
Если что, брать C302 и C303 для ГАЗ-24?
морфей
12 фев раля 2019
я недавно спрашивал про код товара/ffclub.ru/
. был тоже в сомнениях газ или Fiamm .но взял второй вариант. не жалею,цена чуть выше рубля
КОМПЛЕКТ ФАНФАР С УНИВЕР.РАЗЪЕМОМ 405+500 HZ (927695) FIAAM
Макс136136
13 фев раля 2019
F1L
для разгрузки текущей цепи, т.к. волговские сигналы немного больше потребляют по току. Но я в этом смысла не вижу, т.к. у нас уже есть разгрузочное реле в подкапотном блоке, по проводке должна выдержать
Макс136136
13 фев раля 2019
морфей
как варик неплохой, но надо будет думать: как выполнить защиту торчащих контактов от дорожной грязи и воды
морфей
13 фев раля 2019
Макс136136:
. покрыть антигравием , в составе которого нет содержания металла.
Анверка
25 фев раля 2019
Adept1
привет, разобрался как подлезть к сигналам?
Adept1
1 мар та 2019

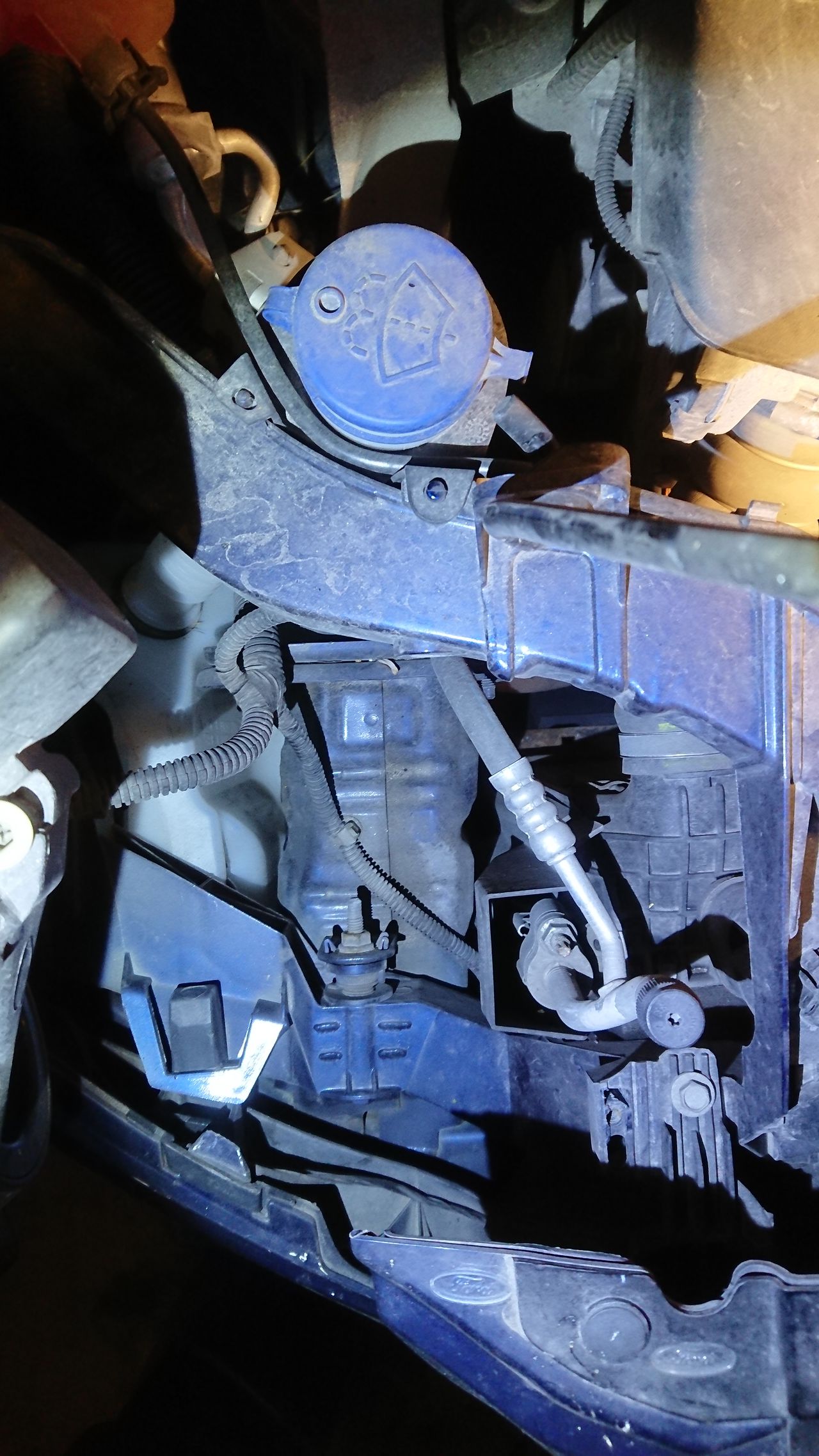

Привет. На то-1 вместе с мастером смотрели наличие динамиков сигнала, пока машина была на подъемнике, нашли только один динамик справа. Стоит он вроде там же, где и у фф3 дорейстал. Так как стоит один динамик, то заморачиваться смысла не вижу.
-Dangerous-
1 мар та 2019
Adept1
Анверка

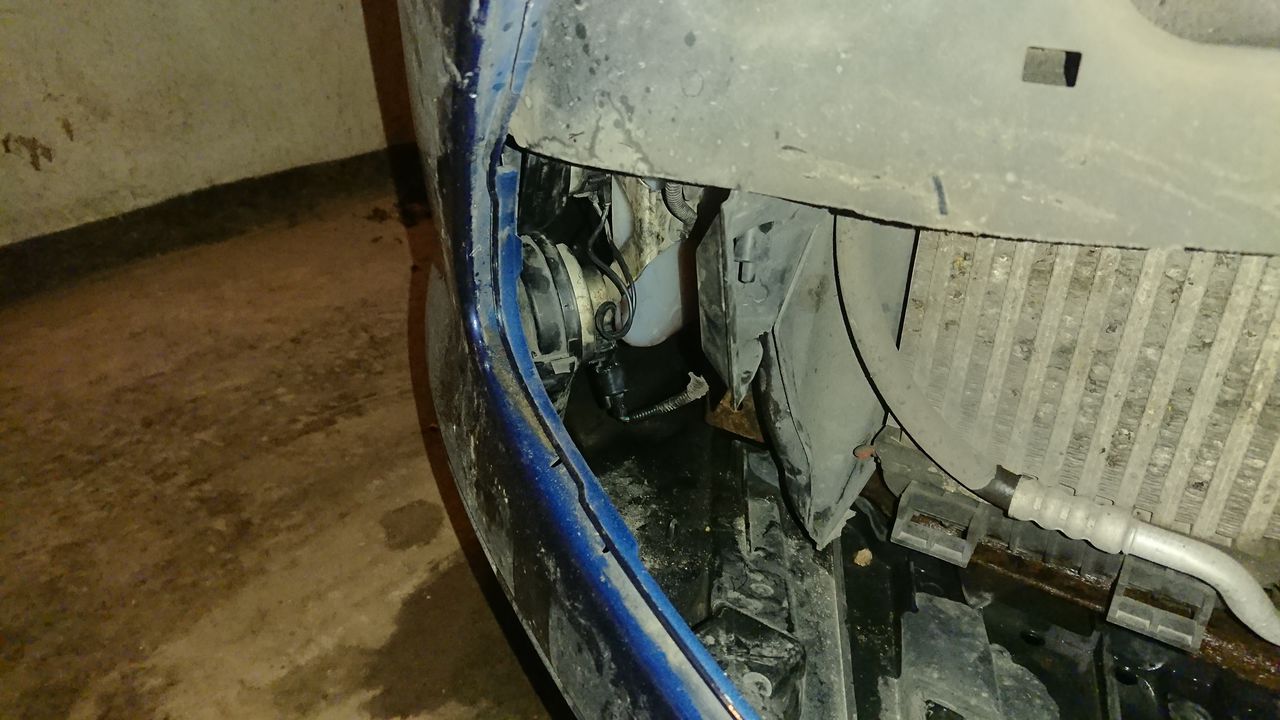

С марта 2017 г на всех рестайлах только одна низкотональная дудка справа . экономия как и на 320 мм тормозах в титанике). Крепится болтом к лонжерону на собственном кронштейне (одноместном) как и левая. Установить кронштейн от дорестаила и разместить на нем две дудки не получится — не дает бачек и немного другая форма бампера (проверено) либо нужно сильно его гнуть, но я не пробовал. Соответственно если делать по фэн-шую, то нужно: левая дудка с кронштейном, кусок проводки с двухконтактной фишкой (этот кусок тоже для экономии с завода исключен и отдельно не продается). А дальше принимаем для себя решение — лепим колхоз или делаем как должно быть. Я поступил следующим образом: левая дудка установлена туда где и должна быть, отдельно куплена фишка на дудку, взят кусок провода в гофре, протянут по подкапотному пространству до правой дудки, и припаян к проводам левой. Все через термоусадку и с хорошей изоляцией. Предохранитель в блоке не менял. Итог: почти 2 года полет нормальный, пред не горит, дудю достаточно часто и продолжительно — благо *удаков хватает, а езжу я активно, звук такой как и должен быть.
