Как вставить провод в фишку

Подключение дополнительных приборов, провода и фишки, всё подробно.

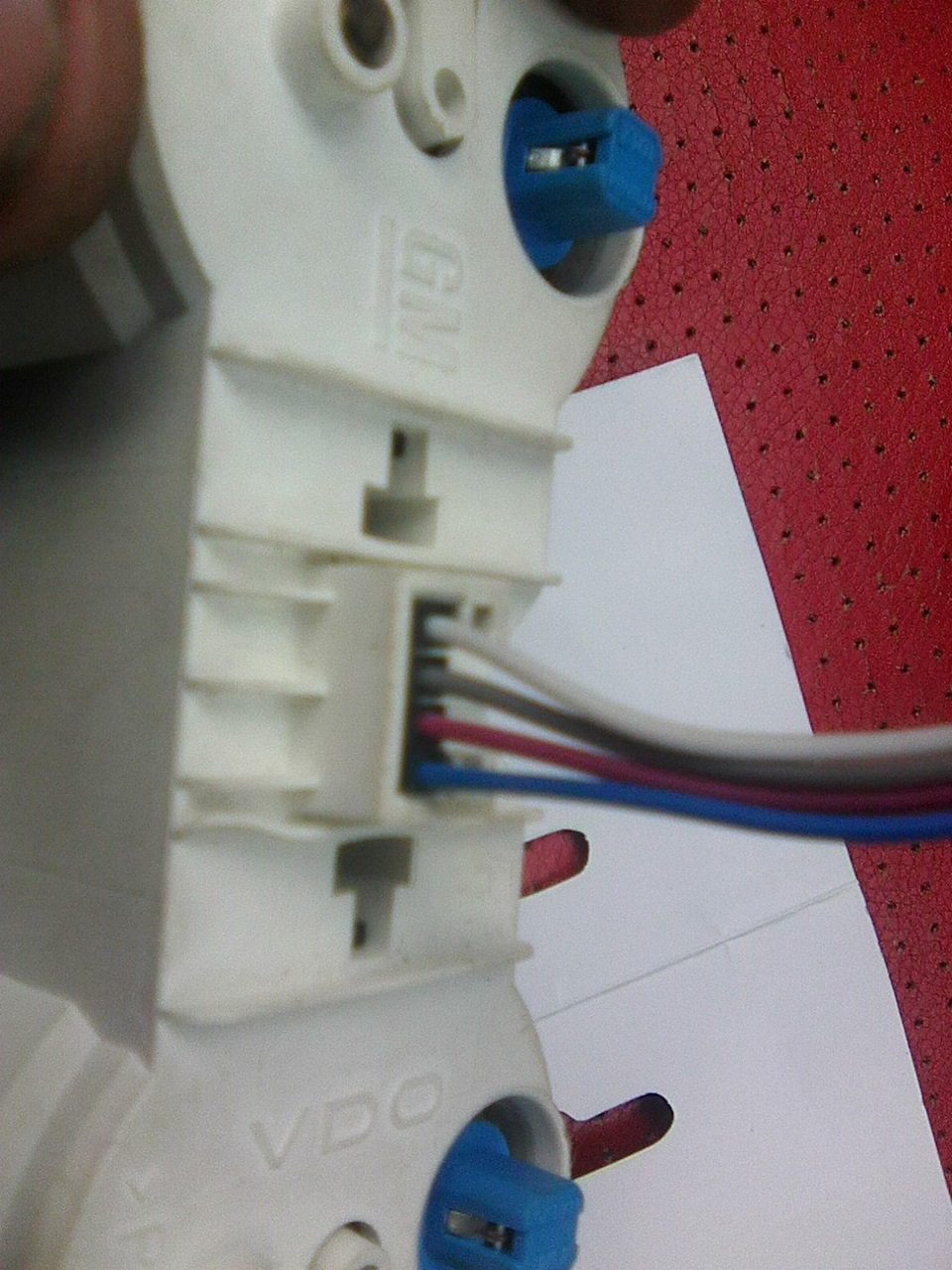

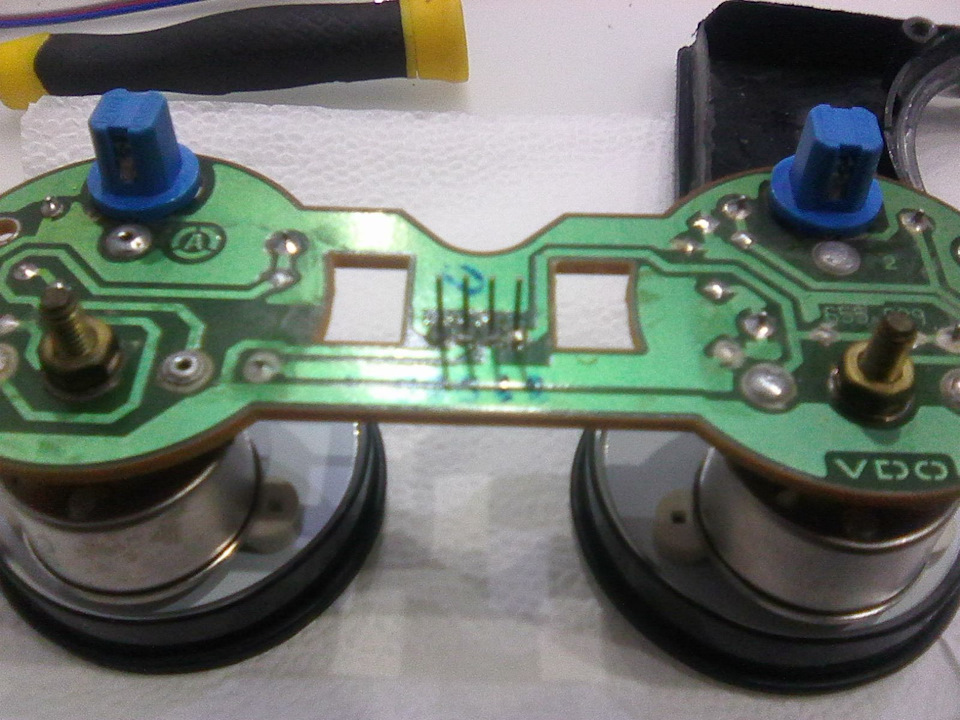

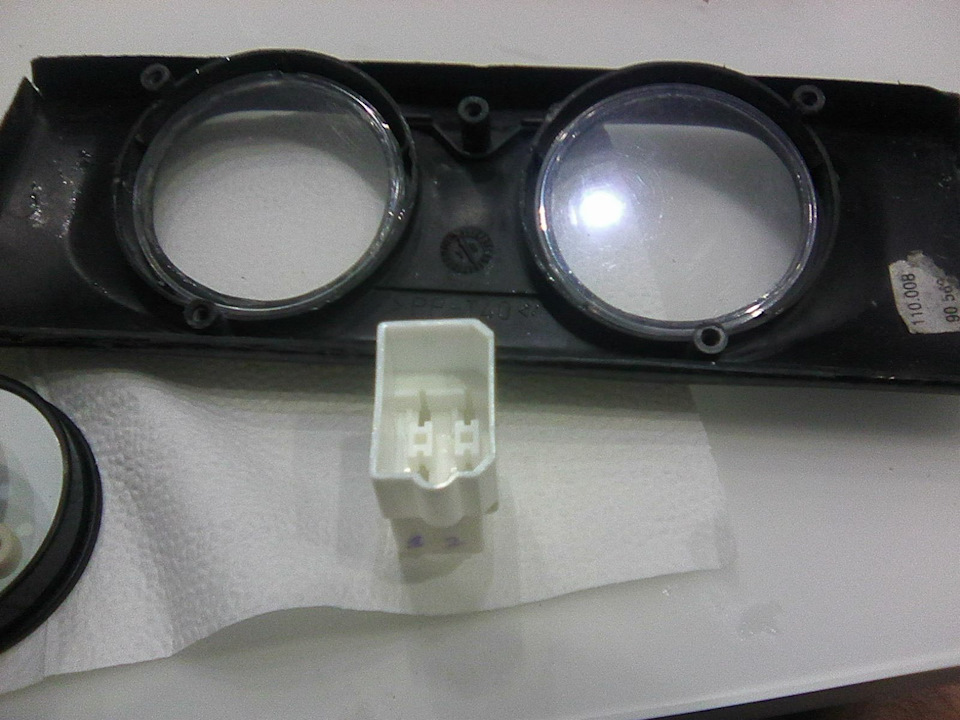

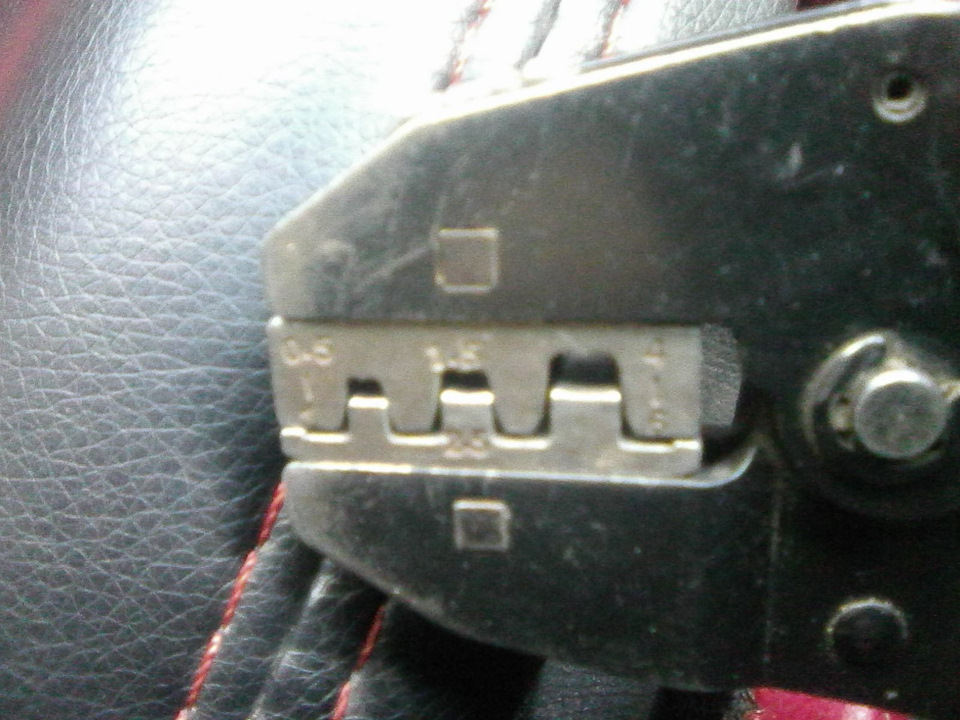

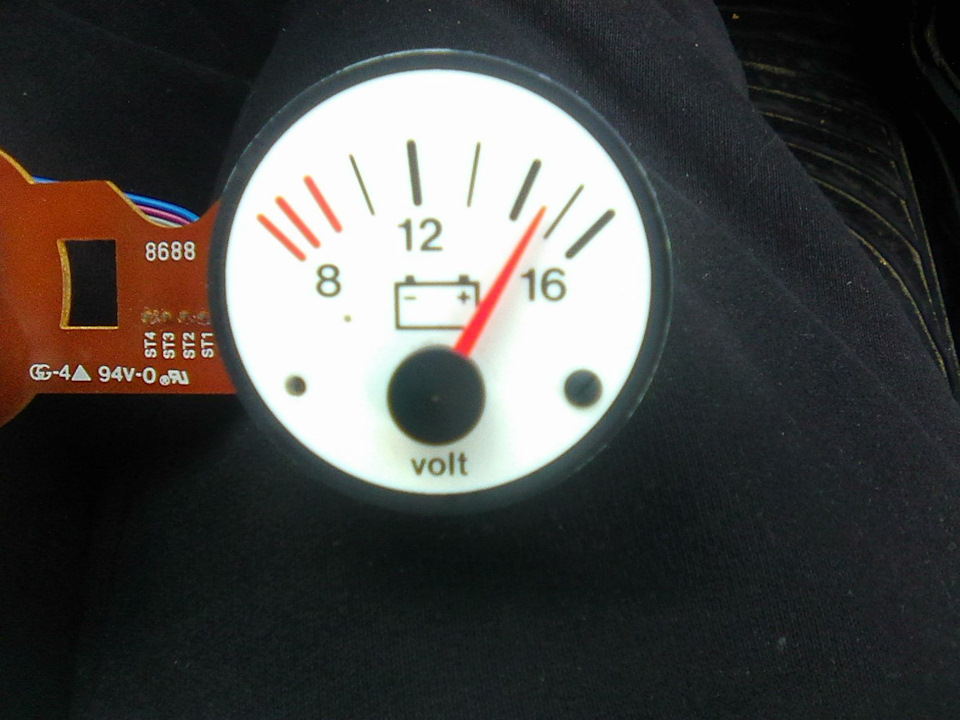

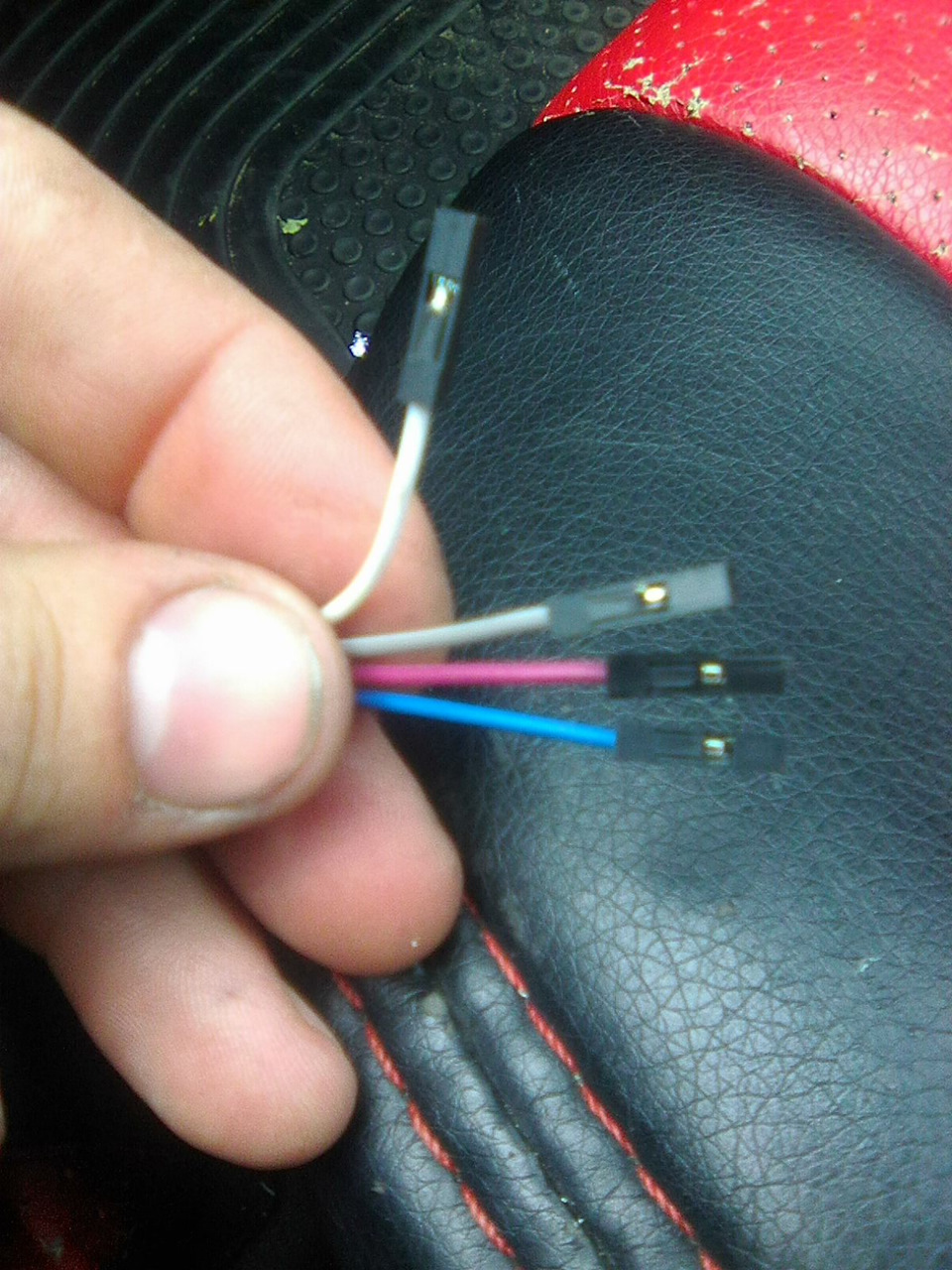

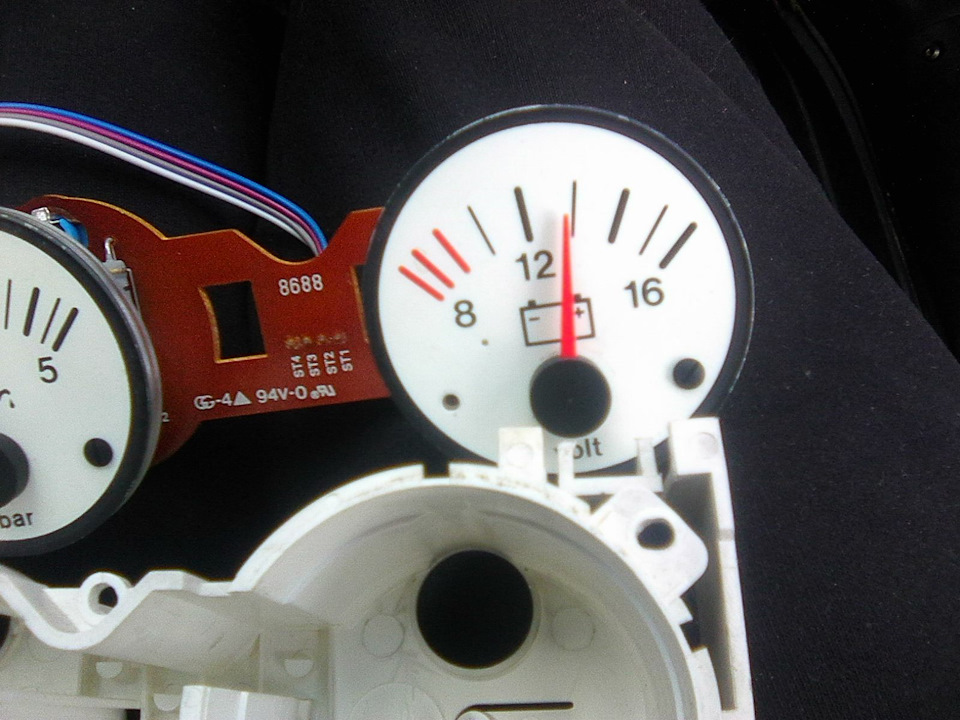

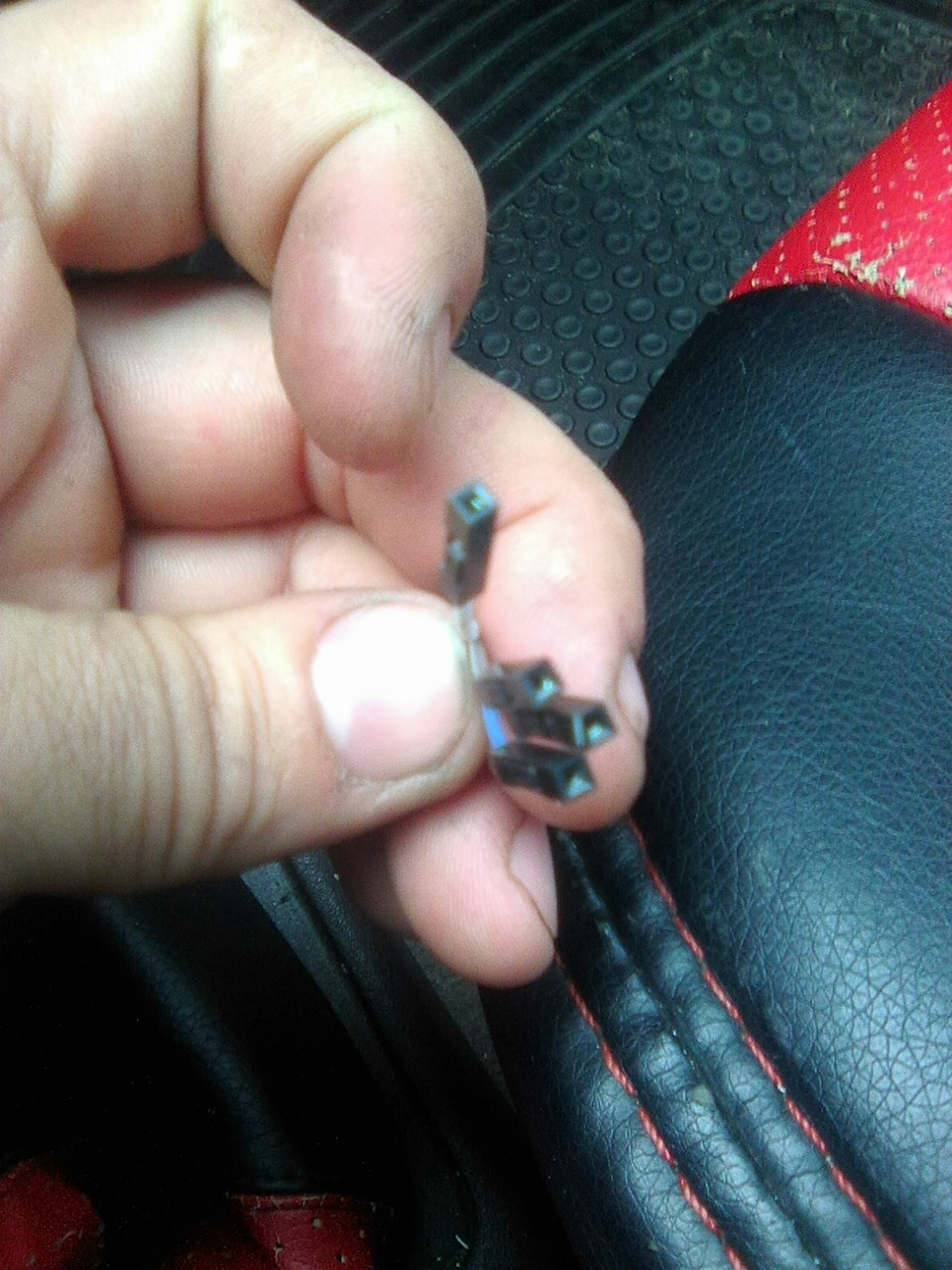

Доброго здравия читающим! В предыдущем посте выложил установку доп приборов, подключением занялся позже. Для всех постараюсь подробнее написать что и как, какие провода. И так начнём, для начала я нашёл в проводке фишку 5-ти контактную(один пустой)

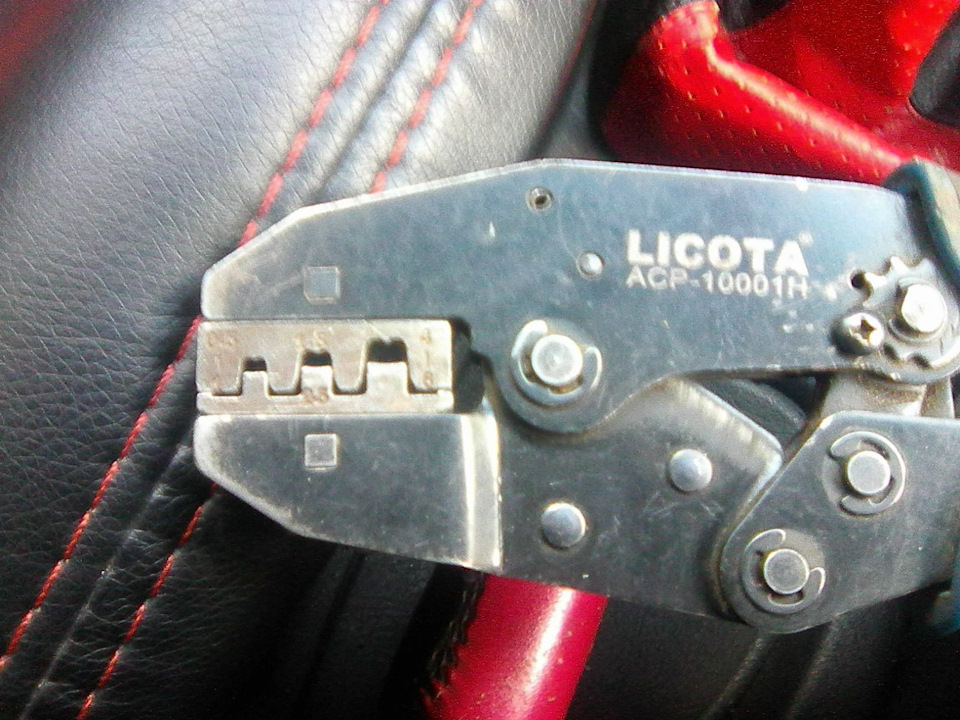

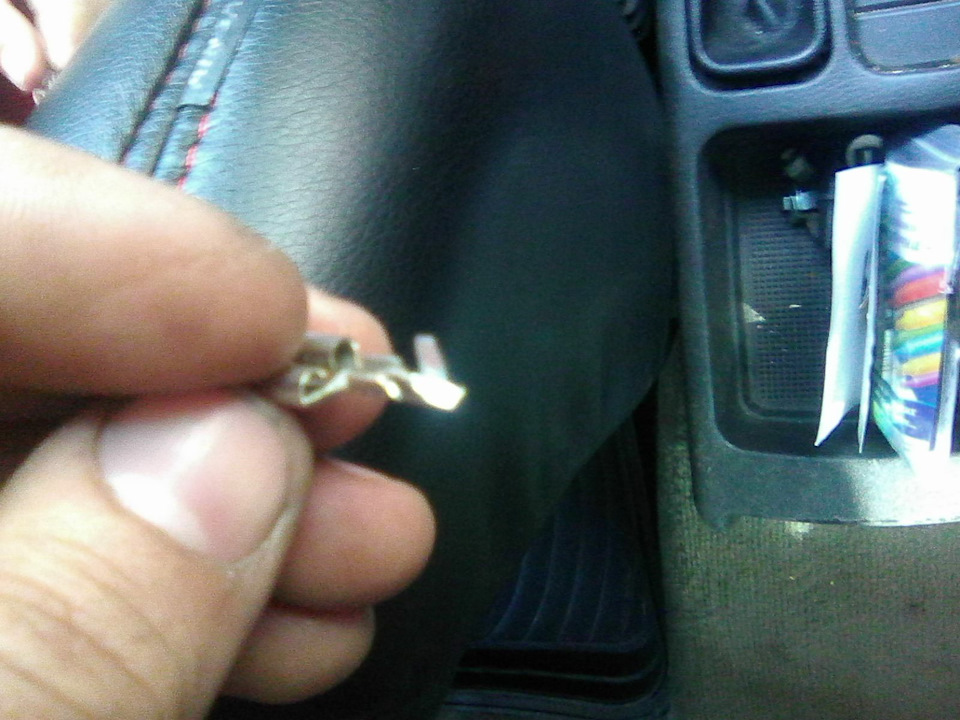

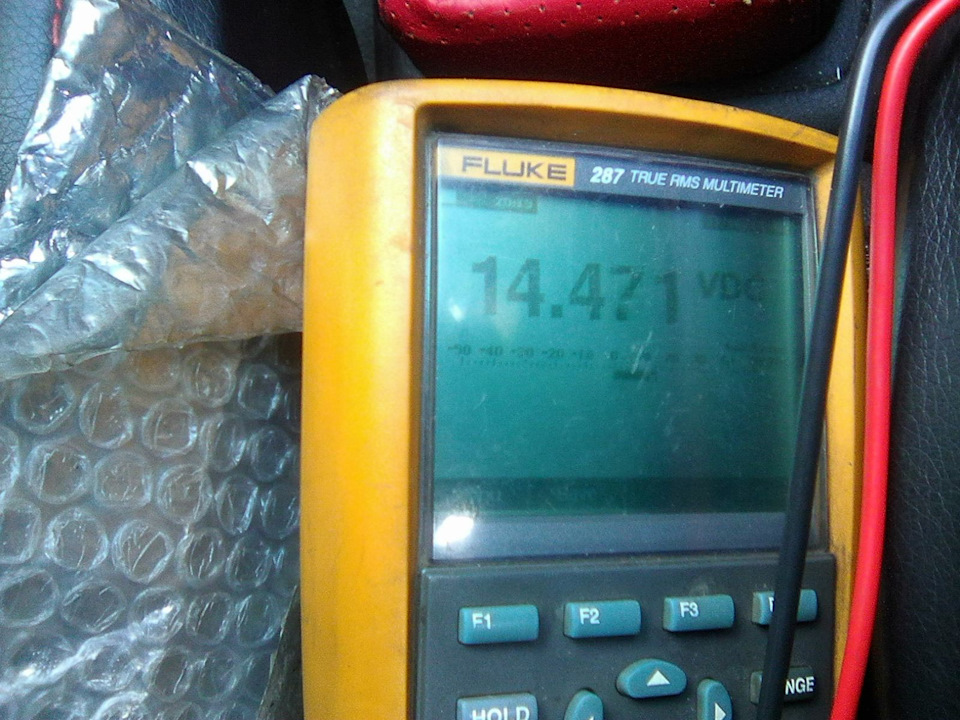

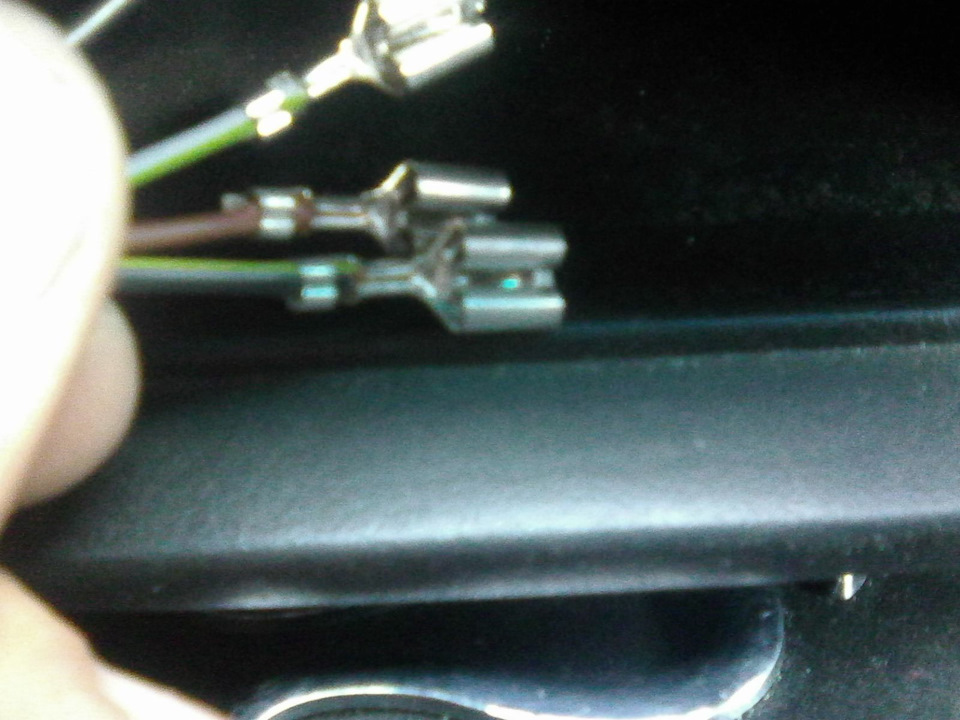

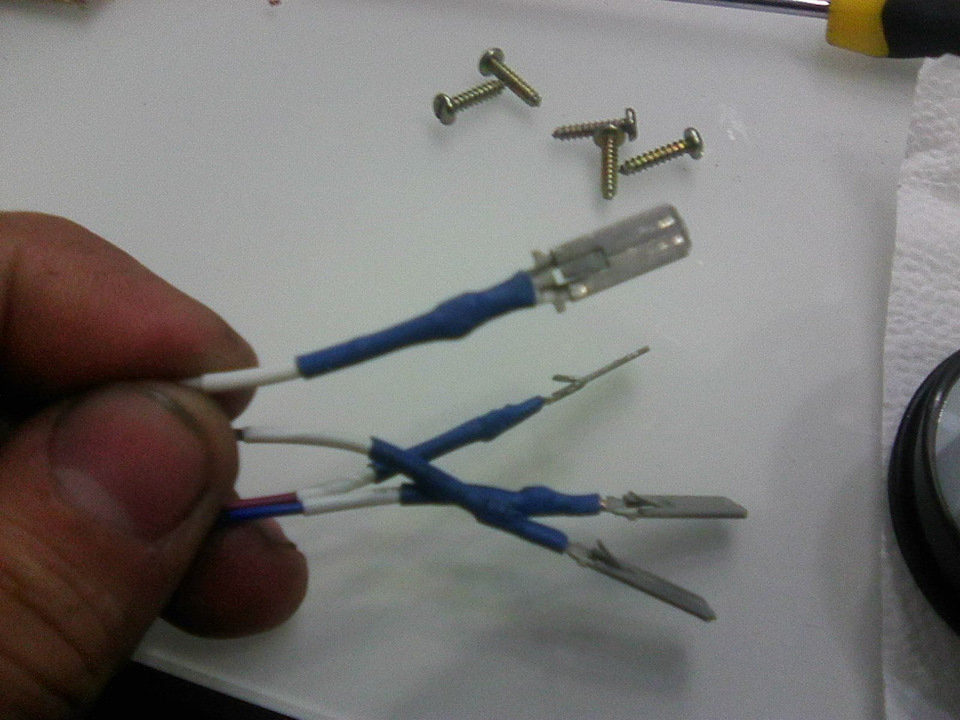

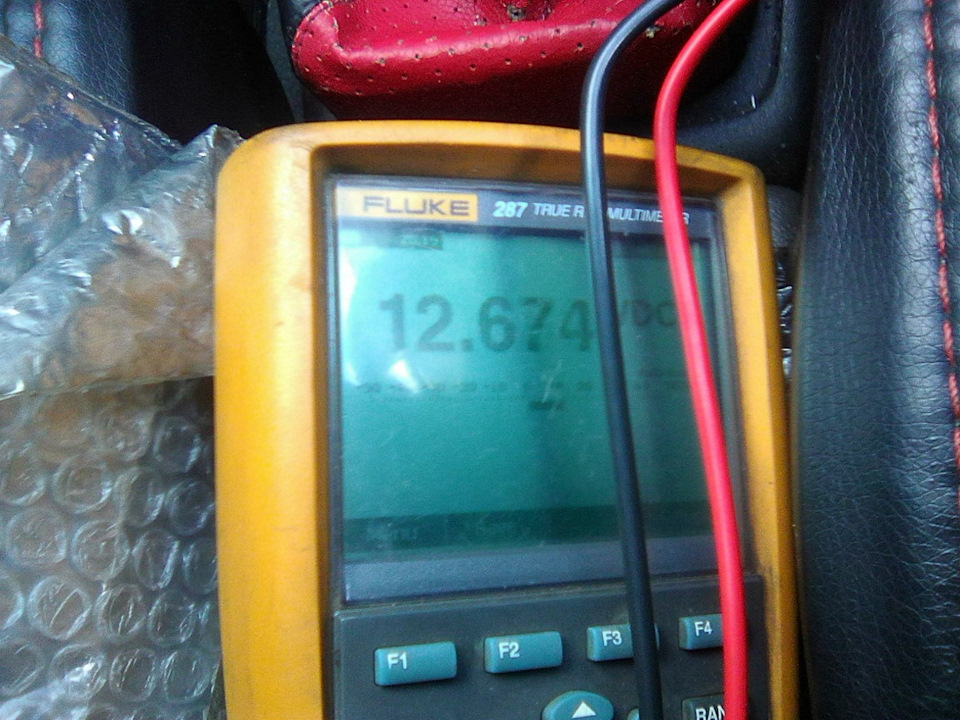

, я полагаю она есть на всех калибрах, возможно даже на верках А, ведь зачем лепить на заводе кучу проводок, когда можно сделать одну и ставить на все, так кстати на многих машинах сделано.Фишка чёрная, 1 пин(нога) коричневый-масса, 2 пин(нога) серый с зелёной полосой-габаритное питание или подсветка, 3 пин чёрный-плюс»+»(при повороте ключа в положение езда) бортовое питание, 4 пин жёлтый с чёрной полосой от датчика давления масла( нужен двухконтактный 90337695 или 14010 Эра).Вот к этой фишке и надо подключаться, так как фишку ответную я не нашёл, и не нашёл фишку на приборы, то я решил особо не заморачиваться, сосед подогнал провода с пинами, отлично подошли на приборы( осталось 6 шт может надо кому), а основную задумал сделать из наших, надо ведь поддержать отечественного производителя, купил 4-х контактную фишку с ответной частью, ещё взял пины «мама» 4 шт.Фишки идут с пинами и проводами, но я не хотел делать скрутки, или склейки, делать так по уму.Отрезав родную фишку, обнажаем провода на 5мм, берём обжиматор, вставляем пин, провод и обжимаем, понятно что не у всех есть такой девайс, можно спаять и на термоусадку, тоже будет работать, а на приборах провода тоненькие хорошо не обожмёт т.к. обжиматор работает от сечения 0,5мм, а там дай бог 0,2, вообщем припаял и на термоусадку. Магазинные фишки распиновал, не особо сложно, усик внутри отогнул чем нибудь тонким типа шила и пин достал, на машине провода стоят 0,75мм, фишку собрал, как и было первый масса, второй габарит и т.д, ответку так же.соединил проверил всё работает. Есть один нюанс про протаскивание проводки в место под приборы, там внутри места под провода нет, я просто рассверлил шуруповёртом на 8мм отверстие просунул провода и потом запиновал на месте.Пришлось ещё подкорректировать стрелку на вольтметр, я её снимал, масло не трогал, делал на месте, подключил мультиметр, приборы разобрал, стрелку поставил по показаниям.Еле осилил писанину, будут вопросы пишите, постараюсь ответить.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.

Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений. Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее.

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Никто не упомянул, что автомобильные провода подвергаются перепадам температур и вибрации — поэтому пайка автомобильных проводов не допускается, поскольку место пайки в первую очередь повергается излому и окислению.

#10 Ded 16.12.2019 19:33

Самый главный недостаток пайки — олово.
Олово ухудшает электрический сигнал по нему проходящий, и работает как сопротивление.
Т.о. пайка оловом используется в случаях, когда качество НЕ важно, а важна только работоспособность.
_
Качественно пропаять — это миф. Качественная пайка — это когда ее минимум с минимумом количества олова и правильной техникой и инструментами пайки.
Пайка не защищает от коррозии сами провода — только напаиваемые контакты, пайка не избавляет от использования внешней защиты от окисления.

#9 Юрий 23.12.2015 14:09

Скрутка может хороша,но зимой на на авто,да не в удобном месте,куда пальцы еле подлезают,не вариант,так же,как эти зажимы,порой не прорезают провод и нед цепи.Видел штырьки,которые можно вставлять в колодку,но увы не знаю где найти,вещь очень удобная!

#8 Дмитрий 19.10.2015 13:43

Такие разъемы- называют гильотинами. Самая вредная штука в проводке. никогда не ставьте, если не хотите проблем в будущем.

Диагностика и ремонт Mitsubishi

Оторвался 1 провод от разъема который подключается к катушке. Посмотрел другие разъемы — из многих провода торчат без изоляции, на фишке генератора 2 провода оторвано, на других слабо держаться вот-вот оторвутся. Как его разобрать чтобы вставить провод? Пробовал иголкой нажимать снизу и вынимать провод — не получилось.

Виктор и SSV Сообщения: 91 Зарегистрирован: 22 янв 2013, 20:03 Автомобиль: легнум 1,8 «97 Откуда: Лукоянов Откуда: Лукоянов Контактная информация:

Re: Как отремонтировать разъем(фишку) ?

#2 Сообщение Виктор и SSV » 18 июн 2013, 23:06

У меня была такая же проблема. Но ремонтировать на месте я не мог, т.к на улице было
— 28, пришлось откусить разъем вместе с проводами и ОЧЕНЬ ВАЖНО запомнить (пометить) провода, либо проверить мультиметром при вкл-ном зажигании. (я с этими процедурами спалил блок управ-ния). по поводу разъёма: взял шпильку (черную, женскую для волос,) заточил оба конца, и с помощью нее разобрал разъем. Если интересуют подробности пиши. постараюсь помочь.

2 сообщения • Страница 1 из 1

Диагностика и ремонт mitsubishi
↳ Диагностика и ремонт Mitsubishi
↳ электрика
↳ программирование MMC
↳ случаи из практики
↳ FAQ MMC
↳ запчасти
↳ навигация
↳ сервисы
↳ Рейтинг сервисов
↳ форум по диагностике
↳ FAQ остальные авто
↳ достоверность информации
Прочее
↳ разное
↳ неформальное общение
↳ юмор 🙂
↳ барахолка
↳ фотогалерея
↳ всё о сайте и форуме
↳ rvr.ksn.ru — «запасной аэродром»

Список форумов
Часовой пояс: UTC+03:00
Удалить cookies
Связаться с администрацией

Создано на основе phpBB® Forum Software © phpBB Limited

ISO-разъемы: как подключить любую магнитолу

Современный автомобиль сложно представить без автомагнитолы. Музыка, радио и даже фильмы — далеко не весь перечень возможностей, на которые она способна. Достаточно правильно подобрать устройство, и вы легко скрасите время в пробке. Но как подключить магнитолу, если вы решили заменить старую? А если ее вовсе не было? Ответы — в материале.

Как подключить магнитолу

Подключение магнитолы в теории выглядит довольно просто. Достаточно выбрать устройство с нужными характеристиками и габаритами. Затем подсоединить его к бортовой системе автомобиля. Но на практике могут возникнуть проблемы.

Подключение головного устройства требует соединения множества проводов. Каждый отвечает за отдельную функцию. Силовые провода — за питание, звуковые — за динамики, антенные — за антенну и т.д. Чтобы не запутаться, необходимо изучить схему электропроводки конкретного автомобиля. Схемы различаются от модели к модели. Вдобавок провода необходимо обрезать, паять и изолировать, а с этим справится далеко не каждый автолюбитель. Во всяком случае, эта картина была типичной до 1995 года, когда международная организация по стандартизации представила многофункциональный разъем ISO 10487.

Что такое ISO-разъем

ISO-разъем — универсальное решение для подключения автомагнитол, которое состоит из двух разъемов-фишек. Такой подход позволил унифицировать множество разнообразных типов подключения головного устройства. Ведь гораздо проще подключить две фишки к автомагнитоле, чем возиться с кучей проводов.

Разобраться в коннекторах очень легко. Одна из фишек отвечает за подключение динамиков, а вторая — за подключение дополнительных функций. Это может быть питание подсветки, навигация и прочие полезные варианты.

Впрочем, ISO-коннектор так и не стал стандартом для всех производителей, а его функционал обрел немного другие очертания. ISO-разъем стал промежуточным звеном между автомагнитолой и проводкой автомобиля.

Подключение магнитолы через ISO-разъем

Самый легкий и доступный вариант — это наличие универсального разъема у каждого из подключаемых устройств. Проводка автомобиля заканчивается ISO-фишкой, а у головного устройства имеется ISO-разъем.

Пользователю достаточно подсоединить коннектор и все: магнитола готова к работе. Так могут подключаться не только простые автомагнитолы, но и более продвинутые модели. Например, модели, имеющие на борту AUX и USB-порты, слот для карты памяти или Bluetooth.

Подключение через фирменный разъем

Встречаются и более сложные варианты. Например, когда автомагнитола имеет стандартный ISO-разъем, а у проводки автомобиля установлена фирменная фишка-коннектор. В такой ситуации потребуется специальный ISO-переходник конкретно под вашу модель автомобиля.

Подходящий переходник можно найти в каталоге. Достаточно лишь задать соответствующий фильтр в строке совместимых моделей. У искомого адаптера на одном конце расположен мама-коннектор для фирменного разъема автомобиля, а на другом конце — папа-коннектор ISO-разъема. Остается лишь подсоединить адаптер к соответствующим разъемам.

Особые разъемы

Еще один возможный сценарий — наличие специфических разъемов и у проводки автомобиля, и у головного устройства .

Рассмотрим два распространенных случая. Вместе с магнитолой в комплекте идет переходник фирменная фишка->ISO-разъем с мама-коннектором. Для подключения к проводке автомобиля потребуется еще один переходник. С мама-разъемом на одном конце и ISO-разъемом типа папа. Такое подключение более громоздкое. Из плюсов — легкий демонтаж конструкции. Например, если вы в будущем решите сменить магнитолу на другую (или вернуть на место заводскую).

Второй случай более сложен. Фишка имеет на конце просто провода. Каждый из них придется вручную подсоединять к соответствующему проводу автомобиля. А это влечет множество сопутствующих работ: пайку, обрезку, изоляцию и т.д. Альтернативой может стать переходник, сделанный вручную. Для этого потребуется папа-фишка магнитолы и мама-коннектор на фишку автомобиля. Необходимый мама-коннектор можно получить из любого адаптера, который есть под рукой. Достаточно отрезать и срастить его с проводами фишки магнитолы.

Что, если нет фишек?

Бывают ситуации еще сложнее. Например, когда покупаются подержанный автомобиль и магнитола. Предыдущие хозяева потеряли родную фишку от магнитолы, а коннектор у проводки автомобиля попросту отрезан.

Ситуация неприятная, но выход все-таки есть. Фишку под головное устройство можно купить. Но здесь стоит быть внимательным. Даже у одного бренда головного устройства может быть несколько вариаций коннектора. Необходимо сверить по фотографиям расположение пинов у коннектора и разъема магнитолы.

Распиновка ISO-разъема

Путаница в проводах может привести к неправильному подключению и некорректной работе магнитолы. Благо каждый провод имеет свою цветовую гамму, по которой можно определить его назначение. Но и тут стоит быть внимательным. Цвета и назначение проводов могут отличаться у разных моделей. Поэтому стоит досконально изучить схему электропроводки. Если ее нет под рукой, воспользуйтесь тематическими форумам.

В типичном коннекторе динамиков имеется четыре пары проводов разного цвета. Минус на каждом проводе обознается черной полоской. Белая пара проводов отвечает за левый передний динамик, серая пара — за правый. Подключение заднего левого осуществляется при помощи зеленой пары, а правого — фиолетовой парой.

Коннектор питания, как правило, состоит из трех основных проводов. Желтый плюсовой провод отвечает за питание от аккумулятора автомобиля. Черный является силовым проводом массы. Его необходимо прикрутить к любому болту, который имеет контакт с кузовом автомобиля. Красный провод отвечает за включение магнитолы. Для корректной работы нужно подключить его к плюсу любого другого устройства, которое включается при зажигании. Обычно это розетка прикуривателя.

Коннекторы у разных производителей могут различаться. В связи с этим могут встретиться дополнительные провода (например, синий). Он дублирует включение и отключение магнитолы на присоединенные устройства. Это может быть усилитель сабвуфера или выдвижная антенна. Если дополнительных устройств у вас нет, то можно и вовсе не подсоединять данный провод.

Оранжевый провод отвечает за подсветку магнитолы. Его необходимо подсоединить к проводу, который идет на фары. При включении фар подсветка головного устройства будет автоматически приглушаться. При наличии камеры сзади розовый провод подключается к фонарю заднего хода. Коричневый провод наименее востребован. Он отвечает за запрет просмотра фильмов на магнитоле во время движения. В общем, вариантов масса. Если вы не уверены в итоговом результате, стоит обратиться к опытному автоэлектрику.

Как поменять пины ISO-разъема местами

Иногда возникают ситуации, когда требуется извлечь пины внутри коннектора. Например, если необходимо поменять их местами или вовсе убрать. Для этого нужны подручный инструмент и немного сноровки. Подойдет плоская стальная отмычка. Ее можно изготовить собственноручно: достаточно немного сплющить и обточить простой гвоздь.

Извлечь пин из коннектора довольно просто. Вставив отмычку сверху клеммы, проталкиваем ее вперед, при этом с небольшим усилием вытаскиваем провод. Суть в том, чтобы открепить фиксирующий флажок внутри коннектора, который держит провод.

Иногда можно встретить у провода два фиксирующих флажка. В этом случае необходимо повторить озвученные ранее шаги, но вставив отмычку не сверху, а снизу.

Прежде чем вставлять клемму в другое отверстие, надо восстановить ее фиксирующий механизм. В этот раз мы отгибаем флажки, а не прижимаем. Правильную фиксацию в разъеме можно определить по соответствующему щелчку.

Выводы

Подключение автомагнитолы может вызвать ряд трудностей у неопытного человека. Их можно решить при помощи ISO-разъемов и переходников на его базе. Достаточно выяснить, какой именно переходник вам нужен (и нужен ли вообще). Для этого необходимо разобрать панель автомобиля и сверить коннекторы встроенной проводки с разъемами магнитолы. Если вы сомневаетесь в собственных силах или попросту не хотите тратить на это время, стоит обратиться к опытному автоэлектрику.
